REAR BUMPER & BUMPER STAY

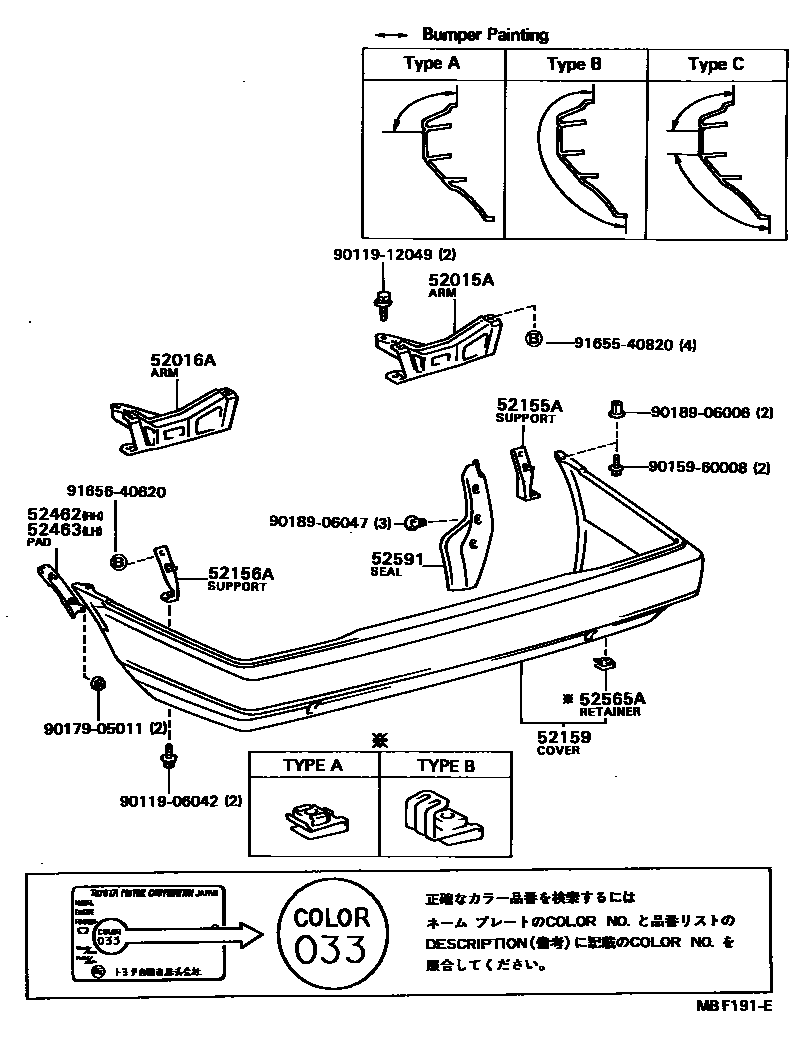

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-12140i198305-198504
main52015-12141i198504-198505
main52015-12180i198505-198704
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-12140i198305-198504
main52016-12141i198504-198505
main52016-12170i198505-198704
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-12120i198305-198505
main52155-12130i198410-198704
main52155-12140i198505-198704
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-12100×2i198305-198505
main52156-12110i198410-198704
main52156-12120i198505-198704
52159COVER, REAR BUMPER
main52159-12120-02i198505-198704
RED,RED/BLACK,3E6
main52159-12120-03i198505-198605
SILVER-M,SILVER/BLACK,147
main52159-12120-05i198505-198605
LIGHT BEIGE-M,BEIGE/BLACK,4D2
main52159-12120-08i198505-198704
WHITE,WHITE/BLACK,041
main52159-12120-15i198605-198704
LIGHT BEIGE-M,BEIGE/BLACK,4G8
main52159-12120-23i198605-198704
SILVER-M,SILVER/BLACK,164
main52159-12130i198305-198401
DEEP GRAY(038,141,147,3C2,3D6);DEEP GRAY(3D7,4E1,557,6G5);DEEP GRAY(8A8,8A9)
main52159-12131i198401-198505
BLACK(4E7,6G5,8A8,8A9)
main52159-12140i198305-198401
DEEP GRAY(038,147,3D6,3D7,4E1);DEEP GRAY(558,8A9,8B1)
main52159-12141i198401-198408
BLACK(038,147,3D7,4E1,558);BLACK(8A9,8B1)
main52159-12150-02i198310-198401
RED,RED/MAROON,3D7
main52159-12150-03i198305-198310
SALOON,SILVER-M,GRAY,147
main52159-12150-06i198305-198310
SALOON,RED MAHOGANY-M,BROWN,3C2
main52159-12150-08i198305-198310
SALOON,WHITE,IVORY,038
main52159-12151-02i198401-198408
TYPE A,RED,RED,3D7
main52159-12151-03i198401-198505
TYPE A,SILVER-M,SILVER METALLIC,147 ,2S3
main52159-12151-08i198401-198408
TYPE A,WHITE,IVORY,038
main52159-12151-12i198408-198505
TYPE A,RED,RED,3E6
main52159-12151-18i198408-198505
TYPE A,WHITE,WHITE,041
main52159-12160-02i198310-198401
RED,RED/MAROON,3D7
main52159-12160-03i198310-198401
SILVER-M,GRAY,147 ,2S3
main52159-12160-08i198305-198310
WHITE,IVORY,038
main52159-12161-02i198401-198408
TYPE A,RED,RED,3D7
main52159-12161-03i198401-198505
TYPE A,SILVER-M,SILVER METALLIC,147 ,2S3
main52159-12161-08i198401-198408
TYPE A,WHITE,IVORY,038
main52159-12161-12i198408-198505
TYPE A,RED,RED,3E6
main52159-12161-18i198408-198505
TYPE A,WHITE,WHITE,041
main52159-12200i198305-198505
GRAY-M(2B8),TYPE B
main52159-12250-03i198505-198704
GRAY,MEDIUM GRAY,2W8 ,21D
main52159-12260-02i198401-198408
TYPE C,RED,RED/MAROON,3D7
main52159-12260-08i198401-198408
TYPE C,WHITE,IVORY,038
main52159-12260-12i198408-198505
TYPE C,RED,RED,3E6
main52159-12260-18i198408-198505
TYPE C,WHITE,WHITE,041
main52159-12280i198410-198505
BLACK(041,147,3E6,4D2,8B7)
main52159-12320-03i198505-198704
GRAY,MEDIUM GRAY,2W8 ,21D
main52159-12500i198605-198704
BLACK(8D7);BLACK(041,164,3E6,4G8)
main52159-12510-02i198505-198704
RED,RED,3E6
main52159-12510-03i198505-198605
SILVER-M,SILVER METALLIC,147
main52159-12510-04i198505-198605
BLUE-M,BLUE METALLIC,8D4
main52159-12510-05i198505-198605
LIGHT BEIGE-M,LIGHT BEIGE METALLIC,4D2
main52159-12510-08i198505-198704
WHITE,WHITE,041
main52159-12510-13i198505-198704
GRAY-M,MEDIUM GRAY METALLIC,2W8 ,21D
main52159-12510-14i198605-198704
BLUE-M,BLUE METALLIC,8D7
main52159-12510-15i198605-198704
LIGHT BEIGE-M,LIGHT BEIGE METALLIC,4G8
main52159-12510-23i198605-198704
SILVER-M,SILVER METALLIC,164
main52159-12520i198605-198704
BLACK(8D7);BLACK(041,164,3E6,4G8)
main52159-12530-02i198505-198704
RED,RED,3E6
main52159-12530-03i198505-198605
SILVER-M,SILVER METALLIC,147
main52159-12530-05i198505-198605
LIGHT BEIGE-M,LIGHT BEIGE METALLIC,4D2
main52159-12530-08i198505-198704
WHITE,WHITE,041
main52159-12530-15i198605-198704
LIGHT BEIGE-M,LIGHT BEIGE METALLIC,4G8
main52159-12530-23i198605-198704
SILVER-M,SILVER METALLIC,164
main52159-12902-02i198410-198704
RED,RED,3E6
main52159-12902-03i198410-198605
SILVER-M,SILVER METALLIC,147
main52159-12902-08i198410-198704
WHITE,WHITE,041
main52159-12902-13i198605-198608
SILVER-M,SILVER METALLIC,164
main52159-12902-23i198606-198704
LIMITED,GRAY-M,DARK GRAY METALLIC,155
main52159-1A030-08i198609-198704
SALOON LIMITED,SUPERWHITE,SUPER WHITE,040
52462PAD, REAR BUMPER, RH
main52462-12020i198410-198505
52463PAD, REAR BUMPER, LH
main52463-12020i198410-198505
52565ARETAINER, REAR BUMPER, LOWER
main52565-12040×8i198305-198504
main52565-12050×2i198504-198704
TYPE B
52591SEAL, REAR BUMPER SIDE, RH
main52591-12020i198305-198505
main52591-12030i198410-198704
main52591-12040i198505-198704
9011906042
9011912049
9015960008
9017905011
9018906006
9018906047
9165540820
9165640620

17 parts on this diagram · 3 diagrams in section
