FRONT STEERING GEAR & LINK

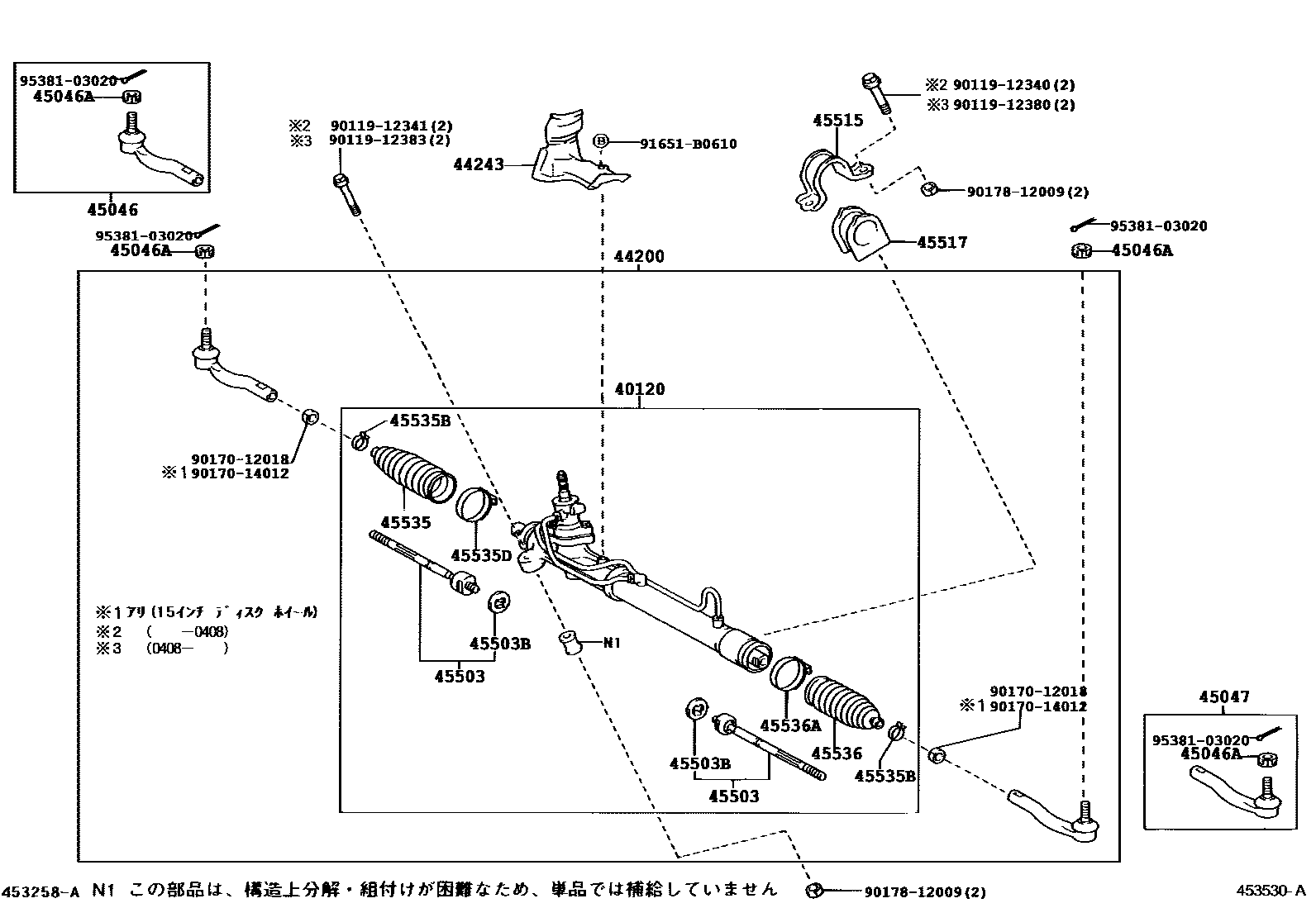

Parts diagram
40120GEAR ASSY,POWER STEERING,REBUILT
main40120-46070i200304-201104
main40120-46080i200304-201104
44200LINK ASSY, POWER STEERING
main44200-46100i200304-201104
main44200-46110i200304-201104
44243INSULATOR, POWER STEERING RACK HOUSING HEAT
main44243-52032i200304
45046END SUB-ASSY, TIE ROD, RH
main45046-59026i200304-201104
main45047-59026i200304-201104
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028i200304
45047END SUB-ASSY, TIE ROD, LH
main45046-59026i200304-201104
main45047-59026i200304-201104
45503END SUB-ASSY, STEERING RACK
main45503-52010i200304
main45503-59045i200304
45503BWASHER, CLAW(FOR STEERING RACK END)
main90214-14010i200304
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-52010i200304
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-52010i200304
45535BOOT, STEERING RACK, NO.1
main45535-52010i200304
main45535-52040i200304
45535BCLIP(FOR STEERING RACK BOOT)
main90466-17002i200304
main90467-17021i200304
45535DCLAMP(FOR STEERING RACK BOOT NO.1)
main90460-55016i200304
main90460-58008i200304
45536BOOT, STEERING RACK, NO.2
main45535-52010i200304
main45535-52040i200304
45536ACLAMP(FOR STEERING RACK BOOT NO.2)
main90460-55016i200304
main90460-58008i200304
9011912380
9011912383
9017012018
9017014012
9017812009
91651B0610
9538103020

22 parts on this diagram · 3 diagrams in section
