ENGINE OIL PUMP

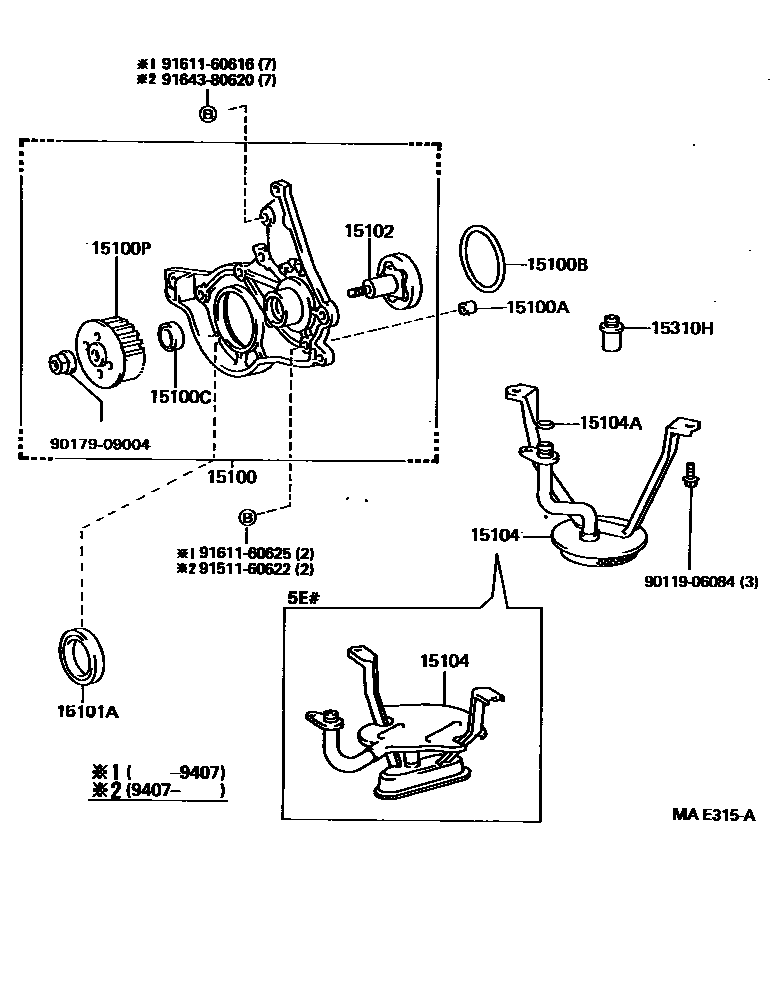

Parts diagram
15100PUMP ASSY, OIL
main15100-11070i199009-199407
main15100-11071i199407-199409
main15100-55010i199009-199409
15100APIN, RING(FOR OIL PUMP SET)
main90253-09001i199009-199409
main90253-11021i199009-199409
15100BRING, O(FOR OIL PUMP)
main90301-62006i199009-199409
15100CSEAL(FOR OIL PUMP)
main90029-21007i199009-199305
main90029-21020i199305-199409
15100PPULLEY, OIL PUMP DRIVE SHAFT
main13524-11020i199009-199409
15101ASEAL(FOR CRANKSHAFT)
main90311-35013i199009-199409
main90311-35017i199009-199208
main90311-35031i199208-199409
15102ROTOR SET, OIL PUMP
main15102-11080i199009-199409
15104STRAINER SUB-ASSY, OIL
main15104-11080i199009-199409
main15104-11090i199009-199409
main15104-11100i199009-199211
main15104-11140i199211-199409
main15104-55010i199009-199409
15104ARING, O(FOR OIL STRAINER)
main96721-24015i199009-199409
15310HREGULATOR ASSY, OIL
main15310-10010i199009-199409
main15310-55010i199009-199409
9011906084
9017909004
9151160622
9161160616
9161160625
9164380620

16 parts on this diagram · 2 diagrams in section
