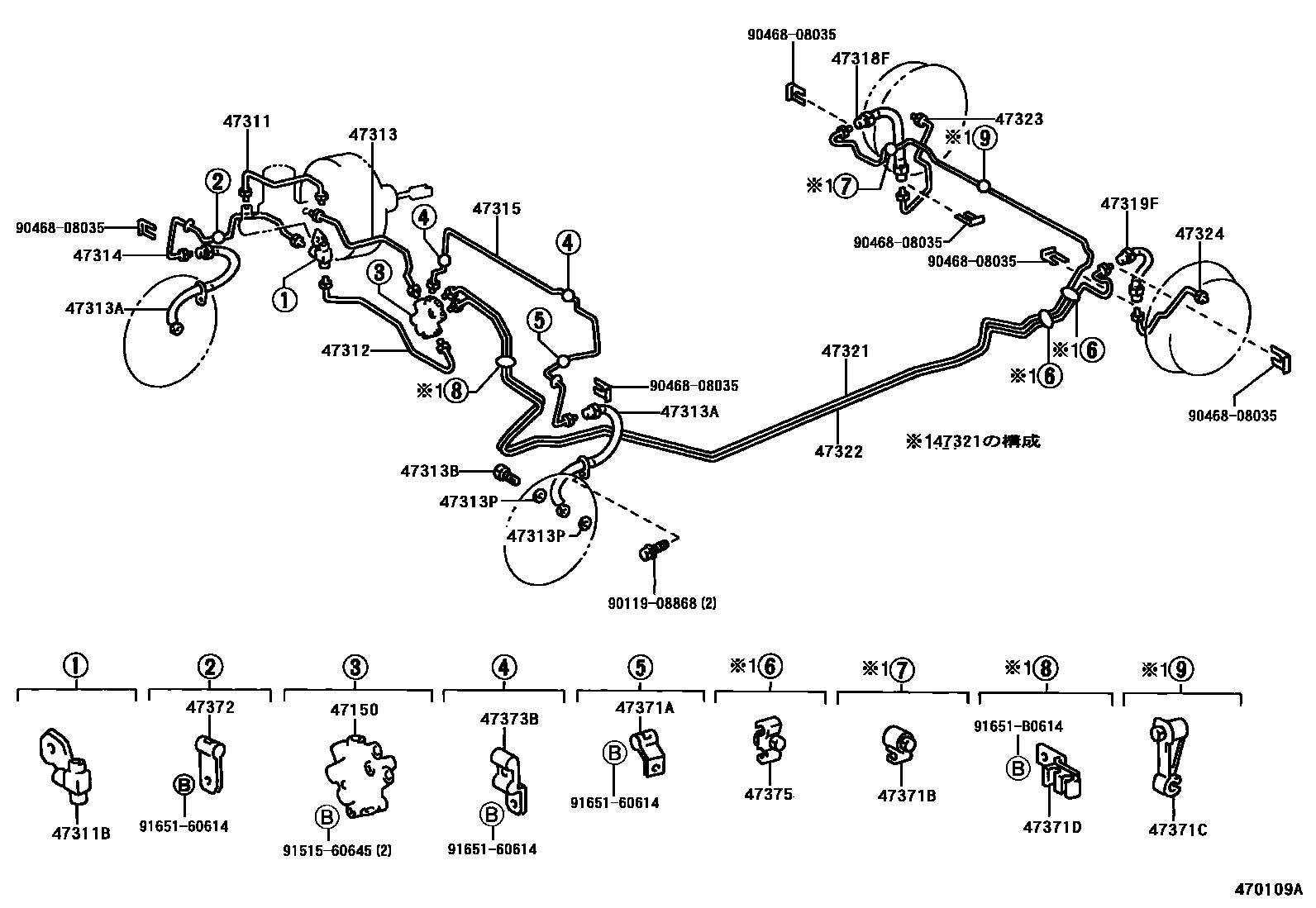

BRAKE TUBE & CLAMP

0001 1 0003 1 0004 1��(ABS) 0005 1��(ABS) 0006 1��(ABS)

47150VALVE ASSY, PROPORTIONING

main47150-12050iEL55199409-199608

sub47150-12230

main47150-12060iEL51,53,NL50199409-199608

sub47150-12270

main47150-12270iEL51..AX,JOI,MOA199608

main47150-20240iEL51,53,NL50199409

main47150-20250iEL55199409

47311TUBE, FRONT BRAKE, NO.1

main47311-10180iEL51..AX,JOI,MOA199409-199608

main47311-16140iNL50199409-199608

main47311-16170iEL5#,NL50199409-199712

main47311-16230iEL5#,NL50199712

47311BWAY, NO.1(FOR FRONT BRAKE TUBE)

main90412-10168iEL5#,NL50199409-199612

main90413-10259iEL51..AX,JOI,MOA199409-199608

main90904-12060iEL5#,NL50..ATM199612

47312TUBE, FRONT BRAKE, NO.2

main47312-16140iEL51..AX,JOI,MOA199409-199608

main47312-16150iEL5#,NL50199409-199712

main47312-16200iEL5#,NL50199712

47313TUBE, FRONT BRAKE, NO.3

main47313-16140iEL51..AX,JOI,MOA199409-199608

main47313-16170iEL5#,NL50199409-199712

main47313-16220iEL5#,NL50199712

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02813iEL5#,NL50199409

main90947-02814iEL5#,NL50199409

47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)

main90401-10015iEL5#,NL50199409

47313PGASKET(FOR FRONT FLEXIBLE HOSE)

main90430-10074iEL5#,NL50199409

47314TUBE, FRONT BRAKE, NO.4

main47314-10230iEL5#,NL50199409

main47314-16090iEL5#,NL50199409-199608

47315TUBE, FRONT BRAKE, NO.5

main47315-16120iEL5#,NL50199409-199608

main47315-16140iEL5#,NL50199409-199712

main47315-16190iEL5#,NL50199712

47318TUBE, FRONT BRAKE, NO.8

main47318-16030iEL5#,NL50199409

47318FHOSE, FLEXIBLE(FOR REAR RH)

main90947-02637iEL51,53,NL50199409

main90947-02796iEL55199409

47319FHOSE, FLEXIBLE(FOR REAR LH)

main90947-02637iEL51,53,NL50199409

main90947-02797iEL55199409

47321TUBE, REAR BRAKE, NO.1

main47321-16130iEL55199409

main47321-16140iEL51,53,NL50199409

47322TUBE, REAR BRAKE, NO.2

main47322-16120iEL55199409

main47322-16130iEL51,53,NL50199409

47323TUBE, REAR BRAKE, NO.3

main47323-16160iEL51,NL50..AVE,AX,AXX,JOI,MOA,SOP199409

main47323-16170iEL53;NL50..VITX,VX199409

main47323-16190iEL55199409

47324TUBE, REAR BRAKE, NO.4

main47324-16150iEL51,NL50..AVE,AX,AXX,JOI,MOA,SOP199409

main47324-16160iEL53;NL50..VITX,VX199409

main47324-16180iEL55199409

47371ACLAMP, BRAKE TUBE, NO.1

main47371-16060iEL5#,NL50199409

main90461-06221iEL51..AX,JOI,MOA199409-199608

47371BCLAMP, BRAKE TUBE, NO.6

main47371-10100iEL5#,NL50199409

47371CCLAMP, BRAKE TUBE, NO.7

main47371-10110iEL51,53,NL50199409

main90461-10763iEL55199409

47371DCLAMP, BRAKE TUBE, NO.8

main47371-30010iEL5#,NL50199409

47372CLAMP, BRAKE TUBE, NO.2

main47371-10150iEL5#,NL50199409

main90461-10738iEL51..AX,JOI,MOA199409-199608

47373BCLAMP, BRAKE TUBE, NO.3

main90949-01207iEL51..AX,JOI,MOA199409-199608

main90949-01969iEL5#,NL50199409

47375CLAMP, BRAKE TUBE, NO.5

main47371-10080iEL51,53,NL50199409

9011908868

main90119-08868

9046808035

main90468-08035

9151560645

main91515-60645

9165160614

main91651-60614

91651B0614

main91651-B0614

29 parts on this diagram · 5 diagrams in section
