FUEL TANK & TUBE

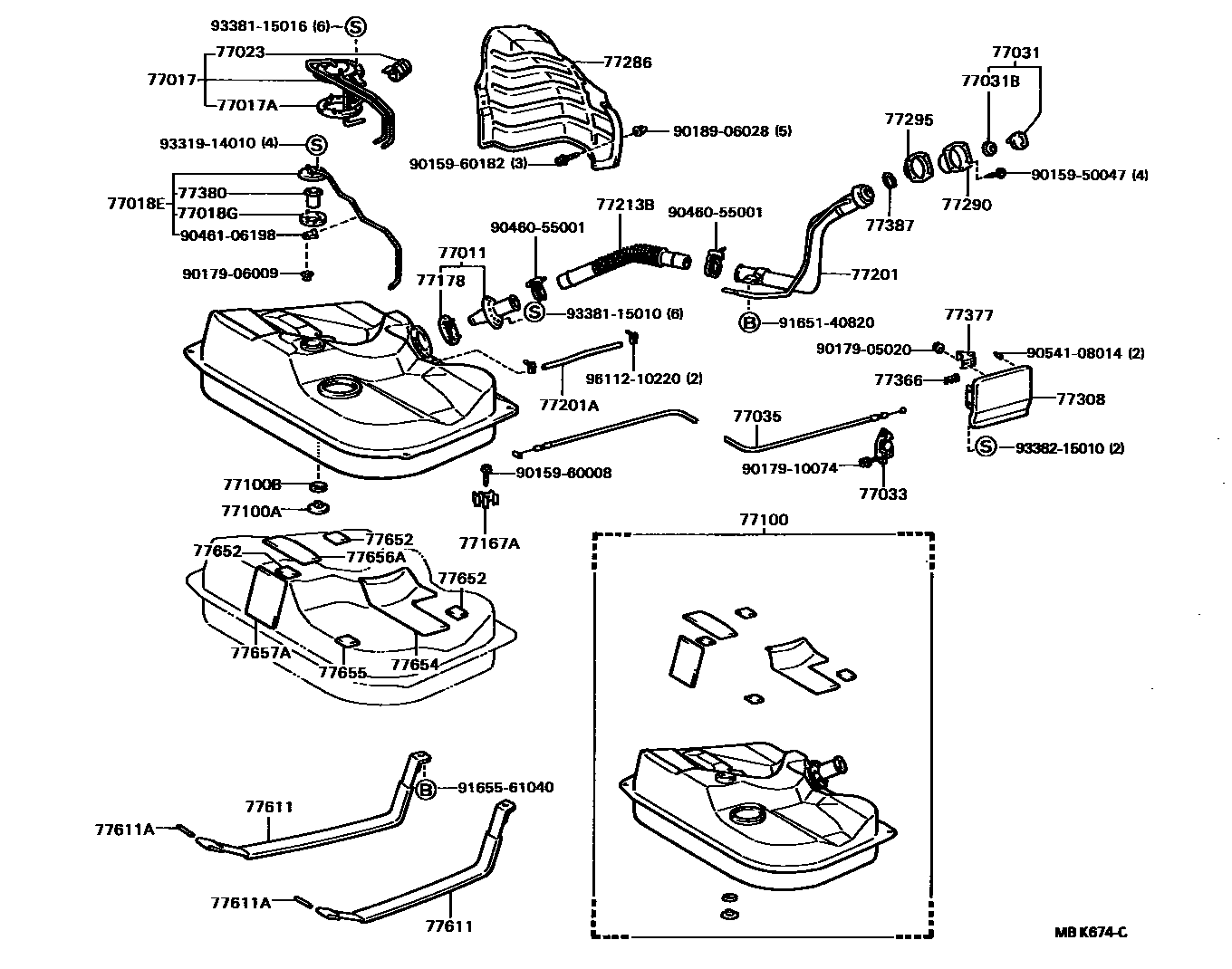

Parts diagram
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-12020i198605-198805
77017TUBE SUB-ASSY, FUEL AND EVAPORATION VENT
main77017-16060i198605-198607
main77017-16061i198607-198805
main77017-16070i198605-198607
main77017-16071i198607-198805
77017AGASKET, FUEL TANK VENT
main77178-10010i198605-198805
77018ETUBE SUB-ASSY, FUEL TANK EVAPORATION VENT
main77018-16020i198605-198706
main77018-16030i198605-198706
main77018-16031i198706-198805
main77018-16041i198706-198805
77018GGASKET, FUEL TANK EVAP/VENT TUBE
main77179-16010i198605-198805
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-12050i198605-198805
main77023-32010i198605-198805
77031CAP ASSY, FUEL TANK
main77310-12100i198605-198805
main77310-35061i198605-198805
77031BGASKET (FOR FUEL TANK CAP)
main77316-12050i198605-198805
77033LOCK SUB-ASSY, FUEL TANK CAP
main77037-12040i198605-198805
W/FUEL LID OPENER
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-16060i198605-198805
77100TANK ASSY, FUEL
main77001-19435i198605-198805
main77001-19445i198609-198805
main77001-19485i198605-198805
COLD SPEC
main77001-19495i198605-198805
main77001-19495i198609-198805
COLD SPEC
77100APLUG(FOR FUEL TANK)
main90341-20004i198605-198805
77100BGASKET(FOR FUEL TANK)
main90430-20007i198605-198805
77167ASUPPORT, FUEL TANK VENT TUBE, NO.2
main77167-16010i198605-198805
main77167-16020i198605-198805
main77167-16030i198609-198805
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-13020i198605-198805
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-16080i198605-198805
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main90445-22009i198605-198805
77213BHOSE, FUEL TANK TO FILLER PIPE
main77213-16040i198605-198805
77286PROTECTOR, FUEL TANK INLET PIPE
main77277-16080i198605-198805
77290SHIELD ASSY, FUEL TANK FILLER PIPE
main77290-16050i198605-198805
77295SHIELD, FUEL FILLER PIPE
main77293-16040i198605-198805
77308COVER SUB-ASSY, FUEL INLET BOX
main77350-16060i198605-198805
main77350-16080i198605-198805
W/FUEL LID OPENER
main77350-16110i198605-198805
main77350-16120i198605-198805
W/FUEL LID OPENER
77366SPRING, FUEL FILLER OPENING LID HINGE
main77360-24010i198605-198805
77377RETAINER, FUEL FILLER OPENING LID LOCK
main77377-20030i198605-198805
W/FUEL LID OPENER
77380VALVE ASSY, FUEL CUT OFF
main77380-14010i198605-198608
main77380-14020i198608-198805
77387RING, FUEL INLET BOX
main77391-16010i198605-198805
77611BAND, FUEL TANK
main77601-16060i198605-198608
RH
main77601-16070i198608-198805
RH
main77602-16050i198605-198805
LH
77611APIN (FOR FUEL TANK BAND)
main90250-08019i198605-198805
77652CUSHION, FUEL TANK, NO.1
main77651-16060i198605-198805
77654CUSHION, FUEL TANK, NO.2
main77651-16070i198605-198805
77655CUSHION, FUEL TANK, NO.3
main77652-16070i198605-198805
77656ACUSHION, FUEL TANK, NO.4
main77652-16080i198605-198805
77657ACUSHION, FUEL TANK, NO.5
main77653-16060i198605-198805
9015950047
9015960008
9015960182
9017905020
9017906009
9017910074
9018906028
9046055001
9046106198
9054108014
9165140820
9165561040
9331914010
9338115010
9338115016
9338215010
9611210220

50 parts on this diagram · 4 diagrams in section
