E
EPC Data

BRAKE TUBE & CLAMP

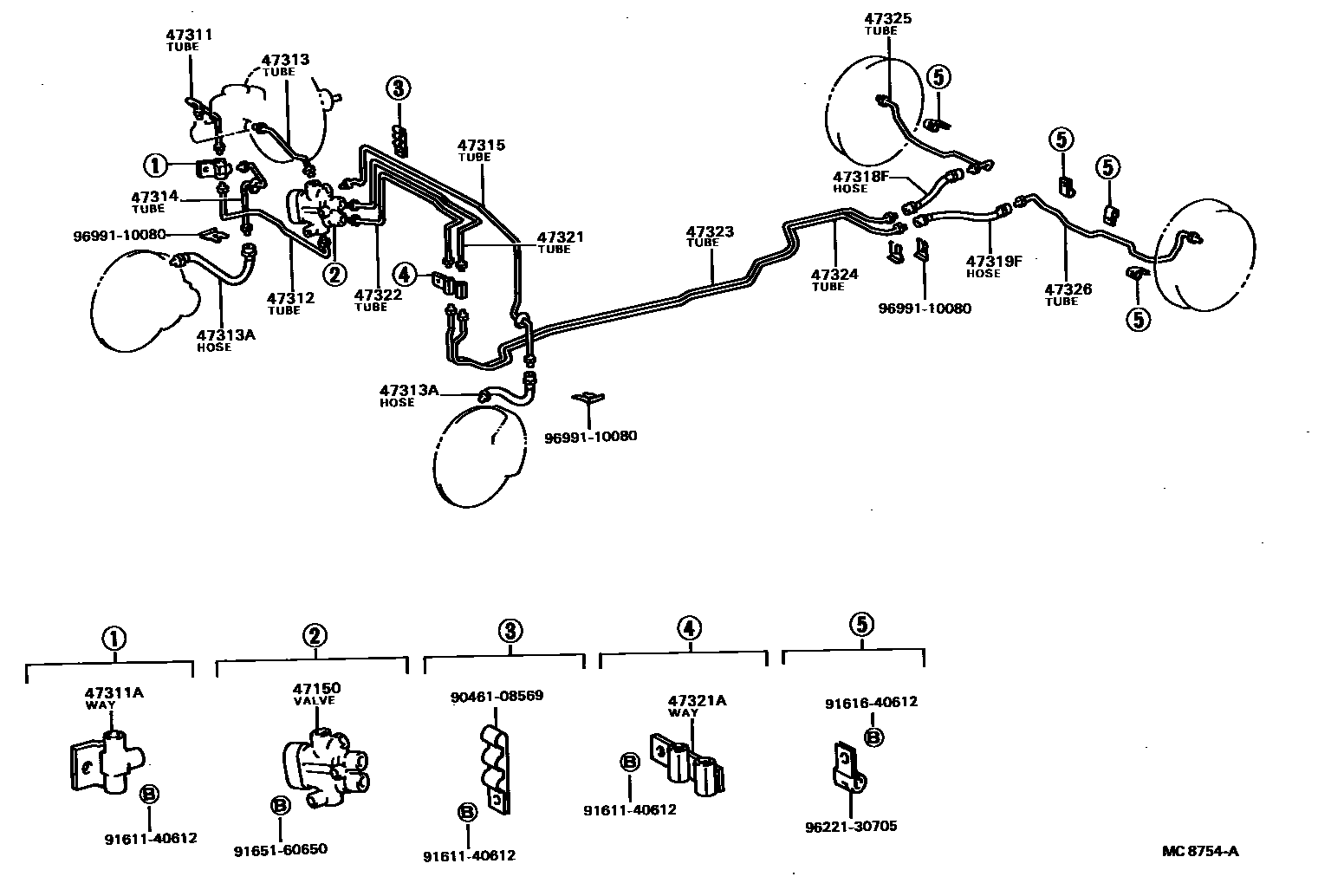

Parts diagram
47150VALVE ASSY, PROPORTIONING
main47150-16020i198208-198408
main47150-16050i198408-198801
47311TUBE, FRONT BRAKE, NO.1
main47311-16040i198208-198408
main47311-16041i198408-198801
47311AWAY(FOR FRONT BRAKE TUBE)
main90413-10004i198208-198801
47312TUBE, FRONT BRAKE, NO.2
main47312-16040i198208-198408
main47312-16041i198408-198801
47313TUBE, FRONT BRAKE, NO.3
main47313-16050i198208-198408
main47313-16051i198408-198801
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02437×2i198208-198801
47314TUBE, FRONT BRAKE, NO.4
main47314-16040i198208-198408
main47314-16041i198408-198801
47315TUBE, FRONT BRAKE, NO.5
main47315-16020i198208-198408
main47315-16021i198408-198801
47318FHOSE, FLEXIBLE(FOR REAR RH)
main96950-33005i198208-198801
47319FHOSE, FLEXIBLE(FOR REAR LH)
main96950-32605i198208-198801
47321TUBE, REAR BRAKE, NO.1
main47321-16030i198208-198408
main47321-16031i198408-198801
47321AWAY(FOR REAR BRAKE TUBE)
main90412-10096i198208-198801
47322TUBE, REAR BRAKE, NO.2
main47322-16020i198208-198408
main47322-16021i198408-198801
47323TUBE, REAR BRAKE, NO.3
main47323-16050i198208-198408
main47323-16051i198408-198801
47324TUBE, REAR BRAKE, NO.4
main47324-16040i198208-198408
main47324-16041i198408-198801
47325TUBE, REAR BRAKE, NO.5
main47325-16040i198208-198408
main47325-16041i198408-198801
47326TUBE, REAR BRAKE, NO.6
main47326-16020i198208-198408
main47326-16021i198408-198801
9046108569
9161140612
9161640612
9165160650
9622130705
9699110080

23 parts on this diagram · 1 diagram in section

BRAKE TUBE & CLAMP — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
