REAR AXLE SHAFT & HUB

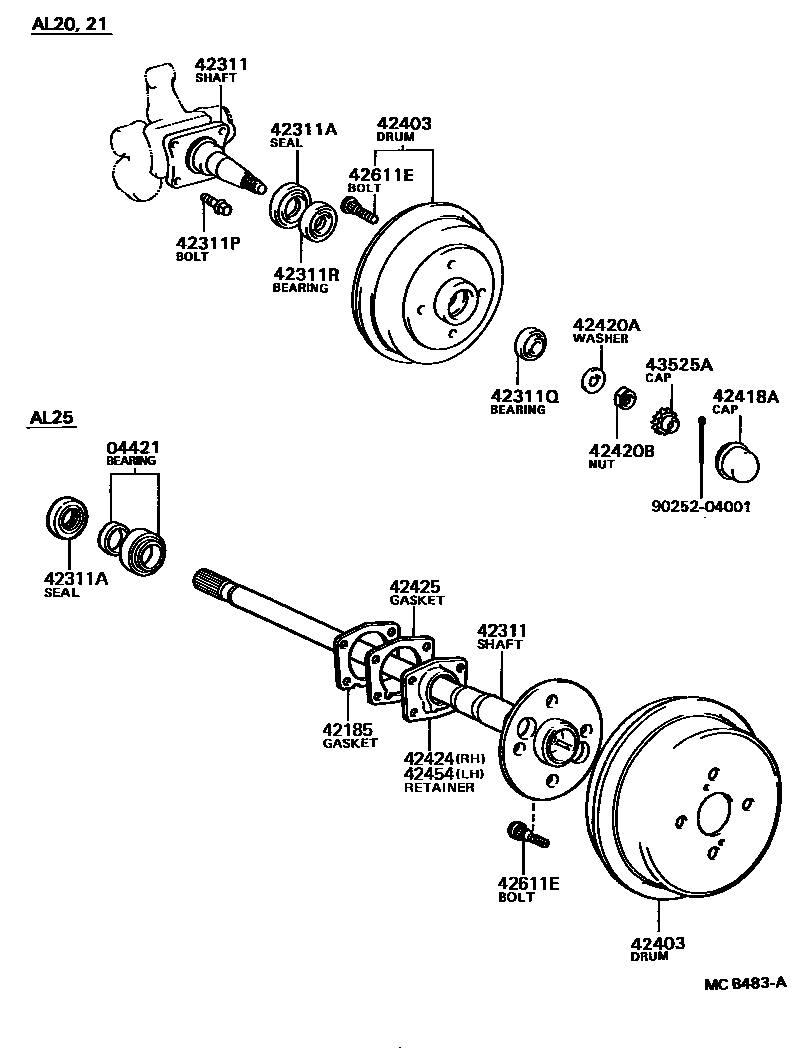

Parts diagram
04421BEARING KIT, REAR AXLE SHAFT
main04421-12010×2i198408-198910
42185GASKET, REAR AXLE HOUSING END
main42185-12010×2i198408-198910
42311SHAFT, REAR AXLE
main42311-16020×2i198205-198910
main42311-16030×2i198408-198910
42311ASEAL, OIL(FOR REAR AXLE SHAFT)
main90311-36001×2i198205-198910
main90311-42055×2i198408-198910
42311PBOLT(FOR REAR AXLE SHAFT)
main90105-10006×8i198205-198910
42311QBEARING(FOR REAR AXLE SHAFT OUTER)
main90368-17017×2i198205-198910
42311RBEARING(FOR REAR AXLE SHAFT INNER)
main90366-25003×2i198205-198910
42403DRUM SUB-ASSY, REAR BRAKE
main42403-16020×2i198205-198910
main42431-16031×2i198408-198910
42418ACAP, REAR HUB GREASE
main43514-12010×2i198205-198910
42420AWASHER, CLAW (FOR REAR AXLE SHAFT)
main90214-16010×2i198205-198910
42420BNUT (FOR REAR AXLE SHAFT)
main90170-16137×2i198205-198910
42424RETAINER, REAR AXLE BEARING, OUTER, RH
main42424-20010i198408-198910
42425GASKET, REAR AXLE BEARING RETAINER
main42425-20010×2i198408-198910
42454RETAINER, REAR AXLE BEARING, OUTER, LH
main42454-20010i198408-198910
42611EBOLT, HUB (FOR REAR AXLE)
main90942-02047×8i198205-198910
43525ACAP, REAR WHEEL ADJUSTING LOCK
main43525-20011×2i198205-198910
9025204001

17 parts on this diagram · 1 diagram in section
