CARBURETOR

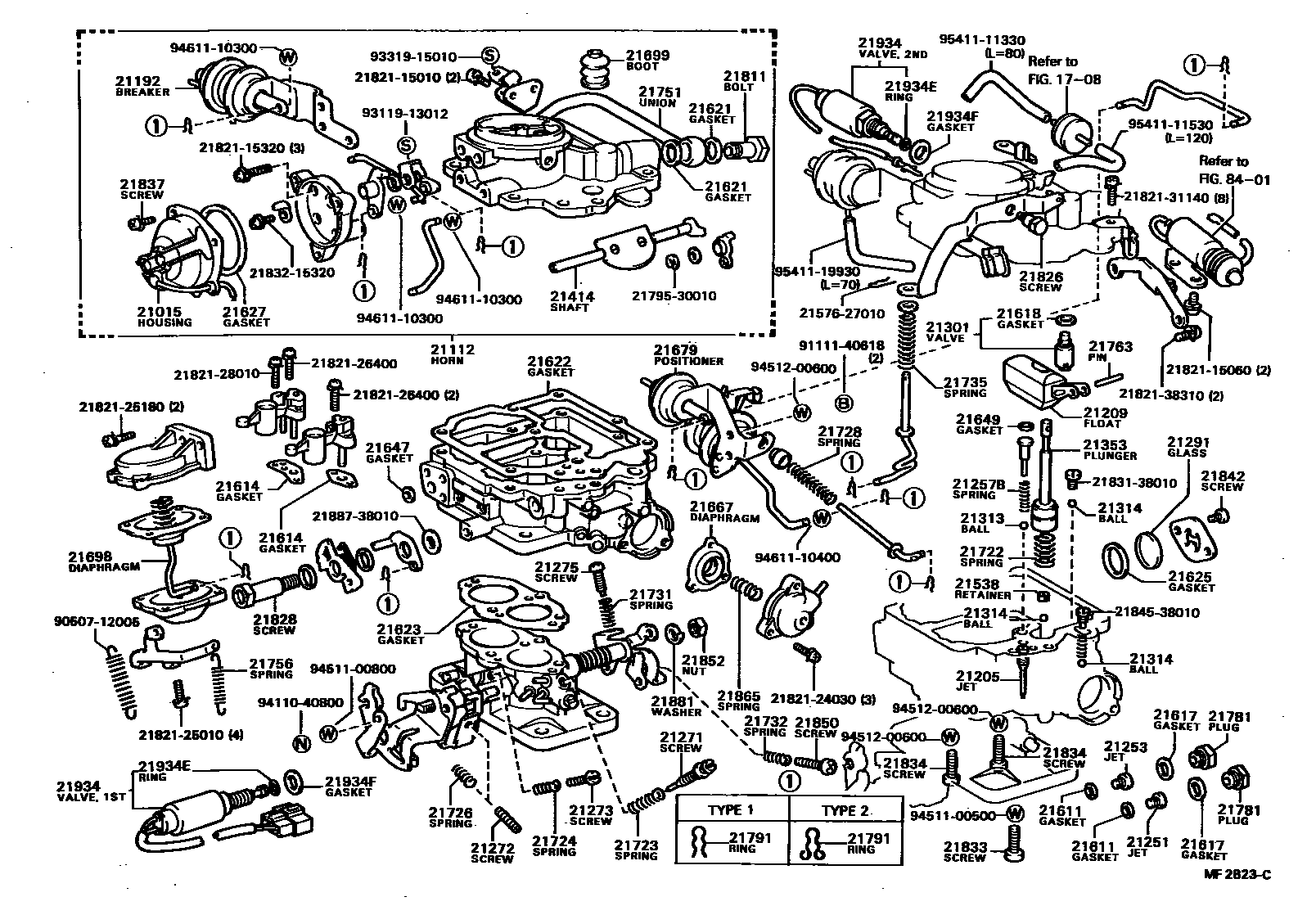

Parts diagram
1708
21015HOUSING SUB-ASSY, COIL
main21015-15230i198205-198408
21112HORN, AIR
main21112-15270i198205-198402
main21112-15271i198402-198408
21192BREAKER
main21192-15020i198205-198408
21205JET SUB-ASSY, SLOW
main21205-15010i198205-198408
21209FLOAT SUB-ASSY
main21209-11090i198408-198910
main21209-15020i198205-198408
main21209-15250i198205-198408
21251JET, 1ST MAIN
main21251-11090i198408-198504
main21251-15251i198205-198408
main21251-15460i198504-198511
main21251-15461i198511-198910
main90999-41103i198205-198408
ID=1.03
21253JET, 2ND MAIN
main90999-42156i198205-198408
ID=1.56
21257BSPRING(FOR PUMP JET)
main21864-38010i198205-198408
21271SCREW, IDLE ADJUSTING
main21271-15230i198211-198408
main21271-15250i198205-198402
main21271-15251i198402-198408
main21271-15370i198408-198910
main21271-15390i198408-198910
main21271-25201i198205-198211
21272SCREW, 1ST IDLE ADJUSTING
main21273-40122i198205-198910
main21828-25180i198205-198408
21273SCREW, THROTTLE ADJUSTING
main21273-11090i198408-198910
RR CARBURETOR
main21273-15250i198205-198408
main21273-50010i198408-198910
FR CARBURETOR
main21844-33010i198205-198408
21275SCREW, ADJUSTING
main21275-11090i198408-198511
main21275-15250i198205-198408
main21275-15460i198511-198910
main21844-26030i198205-198408
21291GLASS, LEVEL GAGE
main21291-34320i198205-198408
21301VALVE SUB-ASSY, NEEDLE
main21301-15020i198205-198408
main21301-15250i198205-198910
21313BALL, STEEL, NO.1(FOR DISCHARGE WEIGHT)
main21313-11020i198205-198408
21314BALL, STEEL, NO.2(FOR PUMP PLUNGER)
main21314-11020i198205-198408
21353PLUNGER, PUMP
main21353-15250i198205-198408
main21353-15371i198709-198910
main21353-15380i198605-198709
main21353-15400i198409-198709
main21353-15401i198709-198910
main21353-33010i198205-198408
main21353-44101i198408-198605
21414SHAFT, CHOKE
main21054-15230i198205-198402
main21054-15320i198402-198408
21538RETAINER, BALL CHECK
main21538-31010i198205-198408
21611GASKET, MAIN JET
main21611-15250i198205-198910
main21611-22010i198205-198408
21614GASKET, VENTURI
main21614-33010i198205-198408
1ST
main21614-33080i198205-198408
2ND
21617GASKET, MAIN PASSAGE PLUG
main21617-30010i198205-198408
21618GASKET, NEEDLE VALVE SEAT
main21618-14010i198205-198910
21621GASKET, UNION NIPPLE
main21633-24030i198205-198910
21622GASKET, AIR HORN
main21622-26510i198205-198408
21623GASKET, BODY FLANGE
main21623-15230i198205-198408
21625GASKET, LEVEL GAGE
main21655-60200i198205-198408
21627GASKET, COIL HOUSING
main21627-28090i198205-198408
21647GASKET, DIAPHRAGM HOUSING CAP
main21649-33080i198205-198408
21649GASKET(FOR PUMP DISCHARGE WEIGHT STOPPER)
main21641-33011i198205-198408
21667DIAPHRAGM
main21667-38310i198205-198408
21679POSITIONER
main21679-15270i198205-198206
main21679-15271i198206-198408
21698DIAPHRAGM
main21669-15230i198205-198408
21699BOOT(FOR PUMP PLUNGER)
main21699-28150i198205-198910
21722SPRING, PUMP DAMPING
main21722-22010i198205-198910
21723SPRING, IDLE ADJUSTING
main21723-15250i198205-198408
main21723-21030i198205-198408
main21724-51011i198408-198910
21724SPRING, THROTTLE ADJUSTING
main21723-11041i198205-198408
main21723-21030i198408-198910
FR CARBURETOR
main21723-38010i198408-198910
RR CARBURETOR
21726SPRING, 1ST IDLE ADJUSTING
main21723-15260i198211-198408
main21723-21030i198205-198211
main21726-15251i198205-198910
21728SPRING, THROTTLE VALVE RETURN
main21739-15400i198408-198910
main21756-25181i198205-198408
21731SPRING, DASH POT OR POSITIONER ADJUSTING
main21723-21030i198205-198408
21732SPRING, THROTTLE ADJUSTING
main21723-21030i198205-198408
main21723-60010i198205-198910
21735SPRING, PUMP ARM
main21735-11150i198605-198709
main21735-11340i198709-198910
main21735-15250i198205-198605
main21735-15270i198205-198408
21751UNION, NIPPLE
main21894-15011i198205-198303
main21894-15081i198303-198408
main21894-15251i198205-198408
main21894-15370i198408-198408
main21894-15371i198408-198910
main21894-15390i198408-198910
FR CARBURETOR
main21894-15400i198408-198910
RR CARBURETOR
21756SPRING, BACK(FOR THROTTLE SHAFT)
main21756-15010i198205-198408
main21756-15080i198205-198408
main21756-15250i198205-198910
21763PIN, FLOAT LEVER
main21763-26350i198205-198408
main21763-38010i198205-198910
21781PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
main21781-11090i198205-198511
main21781-15230i198205-198408
main21781-15460i198511-198605
main21781-15461i198605-198910
21791RING, SNAP, NO.1(FOR CARBURETOR LINK)
main21791-13010i198307-198408
TYPE 2
main21791-60010i198205-198408
TYPE 1
main21791-60010i198307-198910
21811BOLT, UNION NIPPLE
main21811-11060i198205-198910
21826SCREW, PUMP ARM SET
main21826-24470i198205-198910
main21826-31012i198205-198408
21828SCREW, 1ST IDLE SET
main21845-15230i198205-198408
21833SCREW, SET, NO.1(FOR CARBURETOR BODY SET)
main21833-31012i198408-198910
main21833-33010i198205-198408
21834SCREW, SET, NO.2(FOR CARBURETOR BODY SET)
main21821-25180i198205-198408
main21844-26400i198205-198408
21837SCREW, COIL HOUSING SET
main21821-25010i198205-198408
21842SCREW, SET(FOR CARBURETOR LEVEL GAGE CLAMP SET)
main21842-33010i198205-198408
21850SCREW, THROTTLE SWITCH ADJUSTING
main21276-11090i198408-198910
main21276-15250i198205-198408
main21844-15230i198205-198408
21852NUT, THROTTLE LEVER SET
main21852-30010i198205-198408
21865SPRING
main21865-15230i198205-198408
21881WASHER, LOCK(FOR THROTTLE SHAFT)
main21881-60010i198205-198408
21934SOLENOID, THROTTLE VALVE
main21062-15230i198205-198408
1ST
main21062-15250i198205-198408
main21062-15370i198408-198910
main21062-15390i198408-198910
FR CARBURETOR
main21062-15400i198408-198910
RR CARBURETOR
main21072-15230i198205-198408
2ND
21934ERING, O(FOR SOLENOID VALVE)
main21655-44101i198205-198408
main21656-15250i198205-198910
21934FGASKET
main21633-15250i198205-198910
main21649-38010i198205-198408
8401
2157627010CLIP, PUMP STRAINER
2179530010RING, RETAINER, NO.2(FOR HIGH SPEED SHAFT)
2182115010SCREW, 2ND THROTTLE VALVE SET
2182115060SCREW, 2ND THROTTLE VALVE SET
2182115320SCREW, 2ND THROTTLE VALVE SET
2182124030SCREW, 2ND THROTTLE VALVE SET
2182125010SCREW, 2ND THROTTLE VALVE SET
2182125180SCREW, 2ND THROTTLE VALVE SET
2182126400SCREW, 2ND THROTTLE VALVE SET
2182128010SCREW, 2ND THROTTLE VALVE SET
2182131140SCREW, 2ND THROTTLE VALVE SET
2182138310SCREW, 2ND THROTTLE VALVE SET
2183138010SCREW, POWER PISTON STOP
2183215320SCREW(FOR CHOKE LEVER ADAPTER SET)
2184538010SCREW(FOR LEVER SET)
2188738010WASHER(FOR CONNECTING LINK SETTING)
9050712005
9111140618
9311913012
9331915010
9411040800
9451100500
9451100800
9451200600
9461110300
9461110400
9541111330
9541111530
9541119930

92 parts on this diagram · 5 diagrams in section
