RADIATOR & WATER OUTLET

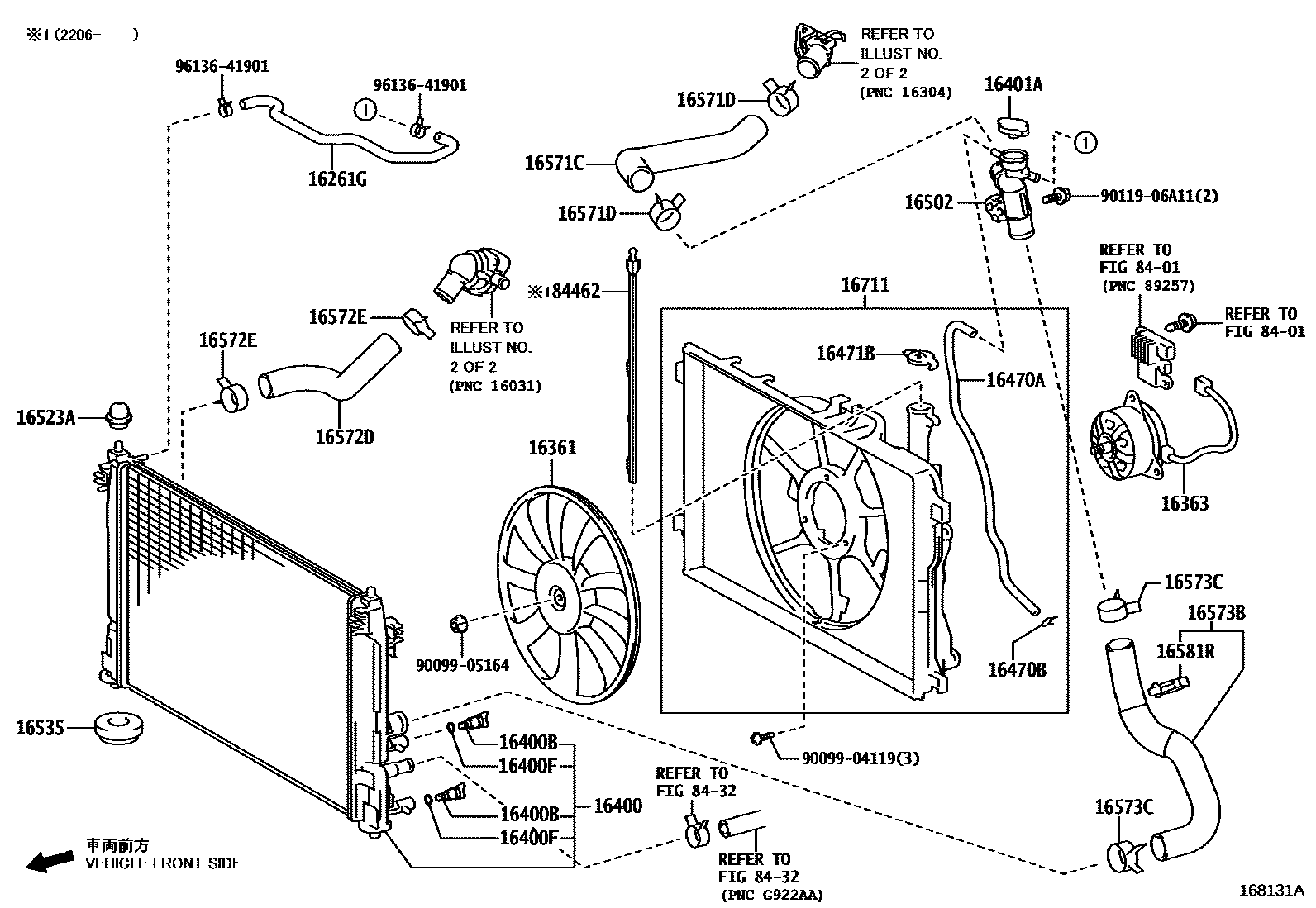

Parts diagram
16261GHOSE, WATER BY-PASS, NO.1
main16261-15030i202106-202403
16361FAN
main16361-15100i202106-202403
16363MOTOR, COOLING FAN
main16363-K0020i202106-202403
16400RADIATOR ASSY
main16400-15630i202106-202403
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i202106-202403
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i202106-202403
16401ACAP SUB-ASSY, RADIATOR RESERVE TANK
main16401-36020i202106-202403
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16377-K0020i202106-202403
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i202106-202403
16471BCAP, RESERVE TANK
main16471-15020i202106-202301
main16471-15030i202302-202403
16502FILLER SUB-ASSY, WATER
main16502-15030i202106-202403
16523ACUSHION, RADIATOR SUPPORT
main16523-37010i202106-202403
16535SUPPORT, RADIATOR, LOWER
main90480-40021i202106-202403
16571CHOSE, RADIATOR, NO.1
main16571-15200i202106-202403
16571DCLIP, RADIATOR HOSE, NO.1
main90466-40001i202106-202403
16572DHOSE, RADIATOR, NO.2
main16572-15230i202106-202403
16572ECLIP, RADIATOR HOSE, NO.2
main90466-40001i202106-202403
16573BHOSE, RADIATOR, NO.3
main16573-15020i202106-202403
16573CCLAMP OR CLIP, RADIATOR HOSE, NO.3
main90466-43002i202106-202403
16581RCLAMP, HOSE(FOR RADIATOR HOSE NO.3)
main16581-25030i202106-202403
16711SHROUD, FAN
main16711-15300i202106-202403
8401
8432
84462FLOAT, LEVEL WARNING
main84462-52010i202206-202403
9009904119
9009905164
9011906A11
9613641901

28 parts on this diagram · 2 diagrams in section
