CYLINDER HEAD

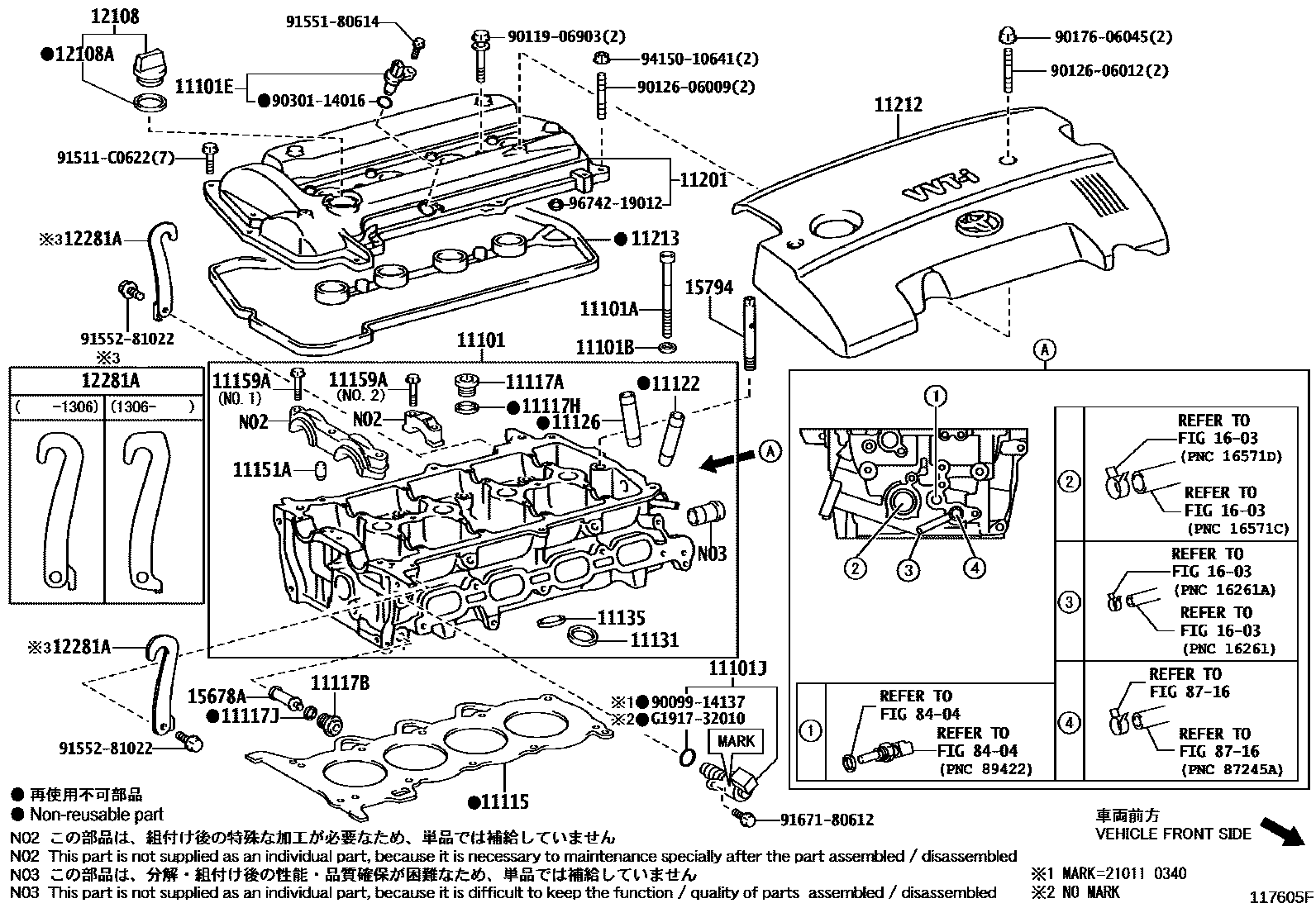

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-21051i201207-201803
main11101-21052i201804
main11101-21090i201207-201507
main11101-47063i202006
main11101-49465i201207-201507
main11101-49506i201507-201701
main11101-49507i201701-201703
main11101-49508i201703-202003
main11101-49545i202003
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02170i201207-201507
main90910-02174i201207-201507
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-09024i201207-201507
main90201-10344i201207-201507
11101ESENSOR, CAM POSITION
main90919-05024i201207-201507
main90919-05060i201207-201507
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-21011i201207-201507
main15330-47010i201207-201507
main15330-47020i201207-201507
main15330-47020i201507
11115GASKET, CYLINDER HEAD
main11115-21090i201207-201503
main11115-21091i201504-201507
main11115-47050i201207-201507
main11115-47080i201507
11117APLUG, W/HEAD TAPER SCREW, NO.1
main90341-24011i201501-201507
main90341-24013i201207-201412
11117BPLUG, W/HEAD TAPER SCREW, NO.2
main90341-14013i201207-201507
11117HGASKET(FOR WATER HOLE)
main90430-24246i201207-201507
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-14009i201207-201507
11122BUSH, INTAKE VALVE GUIDE
main11122-31041i201207-201702
main11122-47020i201703
main11122-75020i201207-201507
main11123-31041i201207-201703
main11123-47020i201703
main11123-75020i201207-201507
11126BUSH, EXHAUST VALVE GUIDE
main11122-31041i201207-201702
main11122-47020i201703
main11122-75020i201207-201507
main11123-31041i201207-201703
main11123-47020i201703
main11123-75020i201207-201507
11131SEAT, INTAKE VALVE
main11131-21020i201207-201703
main11131-21021i201704
main11131-21060i201207-201507
main11131-47010i201207-201507
main11132-21020i201207-201703
main11132-21021i201704
main11132-21060i201207-201507
main11132-47010i201207-201507
11135SEAT, EXHAUST VALVE
main11135-21020i201207-201507
main11135-47010i201207-201612
main11135-47040i201701-202003
main11136-21020i201207-201507
main11136-47010i201207-201701
main11136-47040i201701
11151APIN, RING(FOR CAMSHAFT BEARING CAP SETTING)
main90250-06001i201207-201507
main90253-13005i201207-201507
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90105-06360i201611-201705
main90105-T0347i201606-201610
main90109-06080i201207-201507
main90119-08A29i201207-201507
main91551-80635i201207-201605
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-21070i201207-201507
main11201-21090i201207-201507
main11201-47101i201207-201407
main11201-47130i201407-201507
main11201-47150i201507
11212COVER, CYLINDER HEAD, NO.2
main11212-21040i201207-201507
main11212-21070i201207-201507
11213GASKET, CYLINDER HEAD COVER
main11213-21020i201207-201507
main11213-47020i201207-201507
main11213-47040i201507
12108CAP SUB-ASSY, OIL FILLER
main12180-38010i201207-201507
12108AGASKET(FOR OIL FILLER CAP)
main90430-35001i201207-201507
12281AHANGER, ENGINE, NO.1
main12281-21010i201207-201306
main12281-21090i201306-201507
main12281-47022i201207-201404
main12281-47023i201404-201507
15678AFILTER, OIL CONTROL VALVE
main15678-21010i201207-201507
main15678-31020i201401-201507
15794NOZZLE, CYLINDER HEAD OIL
main15794-21010i201207-201507
1603
8404
8716
9009914137
9011906903
9012606009
9012606012
9017606045
9030114016
91511C0622
9155180614
9155281022
9167180612
9415010641
9674219012
G191732010

40 parts on this diagram · 6 diagrams in section
