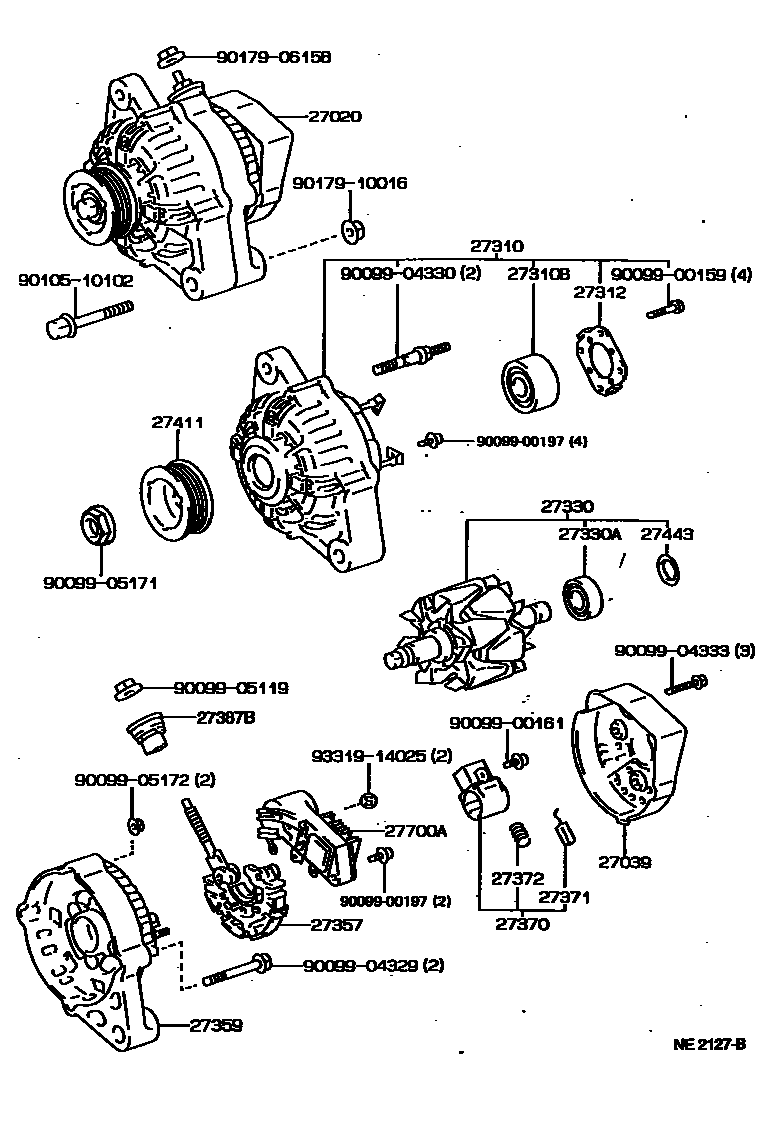

ALTERNATOR

0001 112V 60A 0002 112V 55A,70A 0004 112V 70A,80A

27020ALTERNATOR ASSY

main27060-11170i4EFE..EP91..ATM;4EFE..EP95..5F..REMIX;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199712

main27060-11250i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199601

main27060-11270i4EFTE..EP91..5F199601

main27060-11281i4EF#..EP9#..4FC..(GLZV,REMIX)199601

main27060-11340i4EFE..EP9#..ATM199601-199712

sub27060-11270

main27060-55070i1N..NP90..4FC199601-199712

sub27060-55100

main27060-55080i1N..NP90199601

main27060-55090i1N..NP90..5F199601

sub27060-55060

main27060-55100i1N..NP90..4FC199712

27039COVER, ALTERNATOR REAR END

main27039-11180i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199712

main27039-11190i4EFE..EP9#..MTM199601-199712

main27039-16380i1N..NP90;4EFTE..EP91..5F;4EFE..EP9#..ATM199701-199712

main27039-55080i1N..NP90199601

sub27039-70470

main27039-67100i4EFE..EP95..5F..REMIX;4EFE,1N..EP91,NP90..ATM;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199712

main27039-73020i1N..NP90;4EFTE..EP91..5F;4EFE..EP9#..ATM199601-199701

sub27039-16380

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-11160i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199601

main27310-11270i4EFE..EP9#..ATM199601-199712

main27310-16011i1N..NP90..5F199601

main27310-16103i4EFTE..EP91..5F199601

main27310-16270i4EF#..EP9#..4FC..(GLZV,REMIX)199601

main27310-55040i1N..NP90199601

main27310-55050i1N..NP90..4FC199601-199712

main27310-55090i4EFE..EP95..5F..REMIX;4EFE,1N..EP91,NP90..ATM;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199712

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10178i4EFE..EP9#..ATM;4EFTE..EP91..5F199601-199712

main90099-10192i1N..NP90199601

main90099-10198i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199601

sub90099-10229

main90099-10199i1N..NP90;4EFE..EP91..ATM;4EFE..EP95..5F..REMIX;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199601-199712

27312PLATE, RETAINER

main27312-42010i4EF#..EP9#..4FC..(GLZV,REMIX)199601

main27312-70200i4EFE..EP9#..ATM;4EFTE..EP91..5F199601-199712

main27312-72100i1N..NP90;4EFE..EP91..ATM;4EFE..EP95..5F..REMIX;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199601-199712

main27312-72120i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199601

27330ROTOR ASSY, ALTERNATOR

main27330-11160i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199601

main27330-11250i1N..NP90..5F199701

main27330-64570i4EFTE..EP91..5F;4EFE,1N..EP9#,NP90..ATM199601-199712

main27330-67100i4EFE..EP95..5F..REMIX;4EFE,1N..EP91,NP90..ATM;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199712

main27330-72101i1N..NP90;4EFTE..EP91..5F199601-199701

main27330-76030i4EF#..EP9#..4FC..(GLZV,REMIX)199601

sub27330-16390

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10140i4EFE..EP9#..ATM;4EFTE,1N..EP91,NP90199601-199712

main90099-10140i4EFTE..EP91;1N..NP90..5F;4EFE..EP95..4FC..REMIX199712

main90099-10154i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199601

main90099-10216i4EFE..EP95..5F..REMIX;4EFE,1N..EP91,NP90..ATM;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199712

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-11130i4EFE..EP91..ATM;4EFE..EP95..5F..REMIX;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199712

main27357-11170i4EFE..EP9#..MTM199601-199712

main27357-11180i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199712

main27357-13360i1N..NP90..5F199701

main27357-16380i4EFTE..EP91..5F;4EFE,1N..EP9#,NP90..ATM199701-199712

main27357-55080i1N..NP90199601

main27357-63020i4EFTE..EP91..5F;4EFE,1N..EP9#,NP90..ATM199601-199701

main27357-63060i1N..NP90..5F199601-199701

main27357-67100i1N..NP90..4FC199712

27359FRAME, ALTERNATOR RECTIFIER END

main27359-16012i1N..NP90199601-199701

main27359-16013i1N..NP90..5F199701-199712

main27359-16181i4EFE..EP9#..ATM;4EFTE..EP91..5F199601-199701

main27359-16182i4EFTE..EP91..5F199701-199712

main27359-16270i1N..NP90199601

main27359-72150i4EFE..EP9#..MTM199601-199712

main27359-72151i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199712

main27359-75160i4EFE..EP95..5F..REMIX;4EFE,1N..EP91,NP90..ATM;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199712

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-35060i1N..NP90199601-199611

main27370-54450i4EFE..EP9#..MTM199601-199712

sub27370-58320

main27370-58320i4EF#..EP9#..5F;4EFE,1N..EP91,NP90;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199601-199712

main27370-75060i1N..NP90199601

27371BRUSH, ALTERNATOR

main27371-70300i4EF#..EP9#..5F;4EFE,1N..EP91,NP90;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199601

27372SPRING, ALTERNATOR BRUSH

main27372-63020i4EF#..EP9#..5F;4EFE,1N..EP91,NP90;4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199601

sub27372-87501

27387BINSULATOR, ALTERNATOR TERMINAL

main27387-10080i4EFE..EP9#..MTM199601-199708

main27387-10081i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199708

main27387-42020i4EFTE..EP91..4FC199601-199708

main27387-42021i4EF#..EP9#..4FC..(GLZV,REMIX)199708

main27387-70170i1N..NP90;4EFTE..EP91..5F;4EFE..EP9#..ATM199601-199709

main27387-70171i1N..NP90;4EFE..EP91..ATM;4EF#..EP9#..5F..(GLZV,REMIX);4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199709

27411PULLEY, ALTERNATOR

main27411-11060i4EF#..EP9#..4FC..(GLZV,REMIX)199601

main27411-11160i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199601

main27411-55010i1N..NP90199601

main27411-55040i1N..NP90199601

main27411-65010i4EFE..EP91..ATM;4EF#..EP9#..5F..(GLZV,REMIX);4EFE..EP95..4FC..(CARAT,RFLF,RFLX)199601

27443COVER, ALTERNATOR BEARING

main27443-63020i4EF#,1N..EP9#,NP90199601

27700AREGULATOR ASSY, GENERATOR

main27700-11060i4EFE..EP91..MTM;4EFE..EP95..5F..(CARAT,RFLF,RFLX)199601

main27700-11070i4EFTE..EP91..5F199601

main27700-11080i4EFE..EP9#..ATM199601-199712

sub27700-11070

main27700-35040i1N..NP90..5D199608

main27700-35040i1N..NP90..5F199712

main27700-55010i1N..NP90..5D..5F199601-199608

sub27700-62020

main27700-62020i1N..NP90..5D..5F199608-199712

sub27700-35040

main27700-65010i1N..NP90..3D199601-199608

sub27700-35040

main27700-74030i4EFTE..EP91..4FC199601-199712

9009900159

main90099-00159

9009900161

main90099-00161

9009900197

main90099-00197

9009904329

main90099-04329

9009904330

main90099-04330

9009904333

main90099-04333

9009905119

main90099-05119

9009905171

main90099-05171

9009905172

main90099-05172

9010510102

main90105-10102

9017906158

main90179-06158

9017910016

main90179-10016

9331914025

main93319-14025

29 parts on this diagram · 3 diagrams in section
