FRONT DOOR LOCK & HANDLE

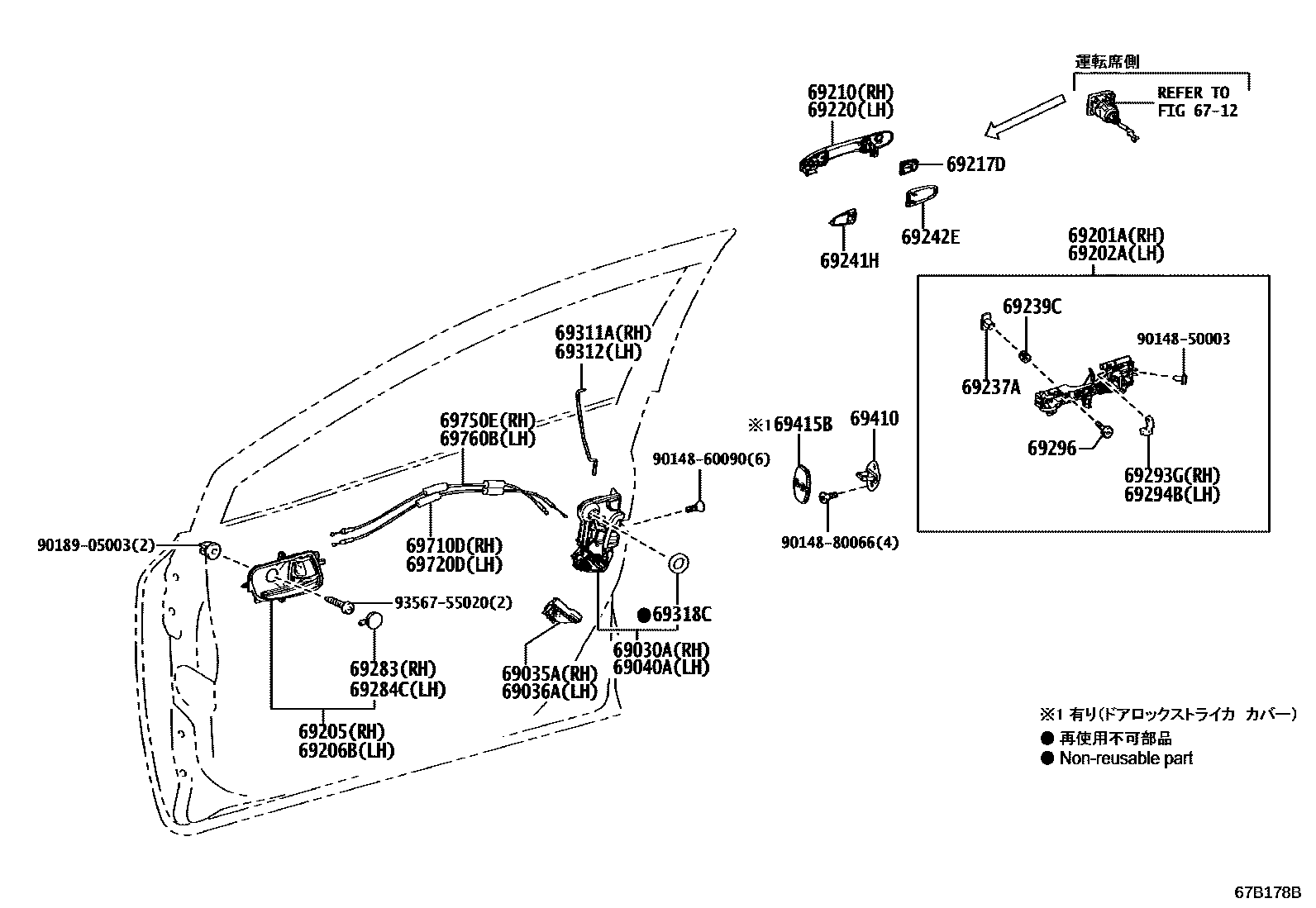

Parts diagram
6712LOCK CYLINDER SET
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-76011i202008-202404
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-30010i202008-202404
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-30010i202008-202404
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-52460supersedes 69040-52470i202008-202404
main69040-52470i202404
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-47070i202404
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-47040i202008
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-52160-C0supersedes 69205-K0040-C0i202008-202404
BLACK,TRIM2#
main69205-52220-C0i202404
BLACK,TRIM2#,3#
main69205-K0040-C0i202404
BLACK,TRIM2#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-52160-C0supersedes 69206-K0040-C0i202008
BLACK,TRIM2#
main69206-52220-C0i202404
BLACK,TRIM2#,3#
main69206-K0040-C0i202404
BLACK,TRIM2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-K0010-A0i202008-202404
SUPER WHITE 2,040
main69210-K0010-A3supersedes 69211-33120-A1i202008-202404
PLATINUM WHITE PEARL MC.,089
main69210-K0010-C2supersedes 69211-33120-C4i202008-202404
PRECIOUS BLACK,219
main69210-K0010-D5supersedes 69211-33120-D4i202008-202404
EMOTIONAL RED 2,3U5
main69211-33120-A0i202008-202404
SUPER WHITE 2,040
main69210-K0010-P2i202212-202404
main69210-V2100-A0i202404
main69210-V2100-A1supersedes 69210-K0010-A0i202404
main69210-V2100-B0supersedes 69210-K0010-P0i202404
main69210-V2100-C2supersedes 69210-K0010-C2i202404
main69210-V2100-D0supersedes 69210-K0010-D5i202404
main69210-V2100-P2i202404
69217DCOVER, FRONT DOOR OUTSIDE HANDLE
main69217-47020i202008
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-K0020-A0i202008
SUPER WHITE 2,040
main69210-K0020-A3supersedes 69211-47021-A2i202404
PLATINUM WHITE PEARL MC.,089
main69210-K0020-C2supersedes 69211-47021-C4i202008-202404
PRECIOUS BLACK,219
main69210-K0020-D5supersedes 69211-47021-D6i202008
EMOTIONAL RED 2,3U5
main69211-47021-A0i202404
SUPER WHITE 2,040
main69210-K0020-P2i202212-202404
main69210-V2110-A0i202404
main69210-V2110-A1supersedes 69210-K0020-A0i202404
main69210-V2110-B0supersedes 69210-K0020-P0i202404
main69210-V2110-C2supersedes 69210-K0020-C2i202404
main69210-V2110-D0supersedes 69210-K0020-D5i202404
main69210-V2110-P2i202404
69237ANUT, FRONT DOOR HANDLE
main69237-62010×2i202008-202404
69239CBUSH, FRONT DOOR HANDLE
main69239-47010×2i202008-202404
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-52030×2i202008-202404
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-52040×2i202008-202404
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-52010-C1i202404
BLACK,TRIM2#; BLACK,TRIM2#,3#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69283-52010-C1i202008-202404
BLACK,TRIM2#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i202008-202404
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i202008-202404
69296SCREW, DOOR INSIDE HANDLE
main69296-30010×2i202008-202212
main90148-50006×2i202212-202404
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-52270i202008-202404
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-52240i202008-202404
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i202008-202404
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-60030×2i202008-202404
main69410-30060×2i202212-202404
69415BCOVER, DOOR LOCK STRIKER, FRONT
main69415-76011×2i202212-202404
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-52250i202008-202404
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-52250i202008-202404
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-52180i202404
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-52180i202008-202404
9014850003
9014860090
9014880066
9018905003
9356755020

35 parts on this diagram · 1 diagram in section
