E
EPC Data

FRONT STEERING GEAR & LINK

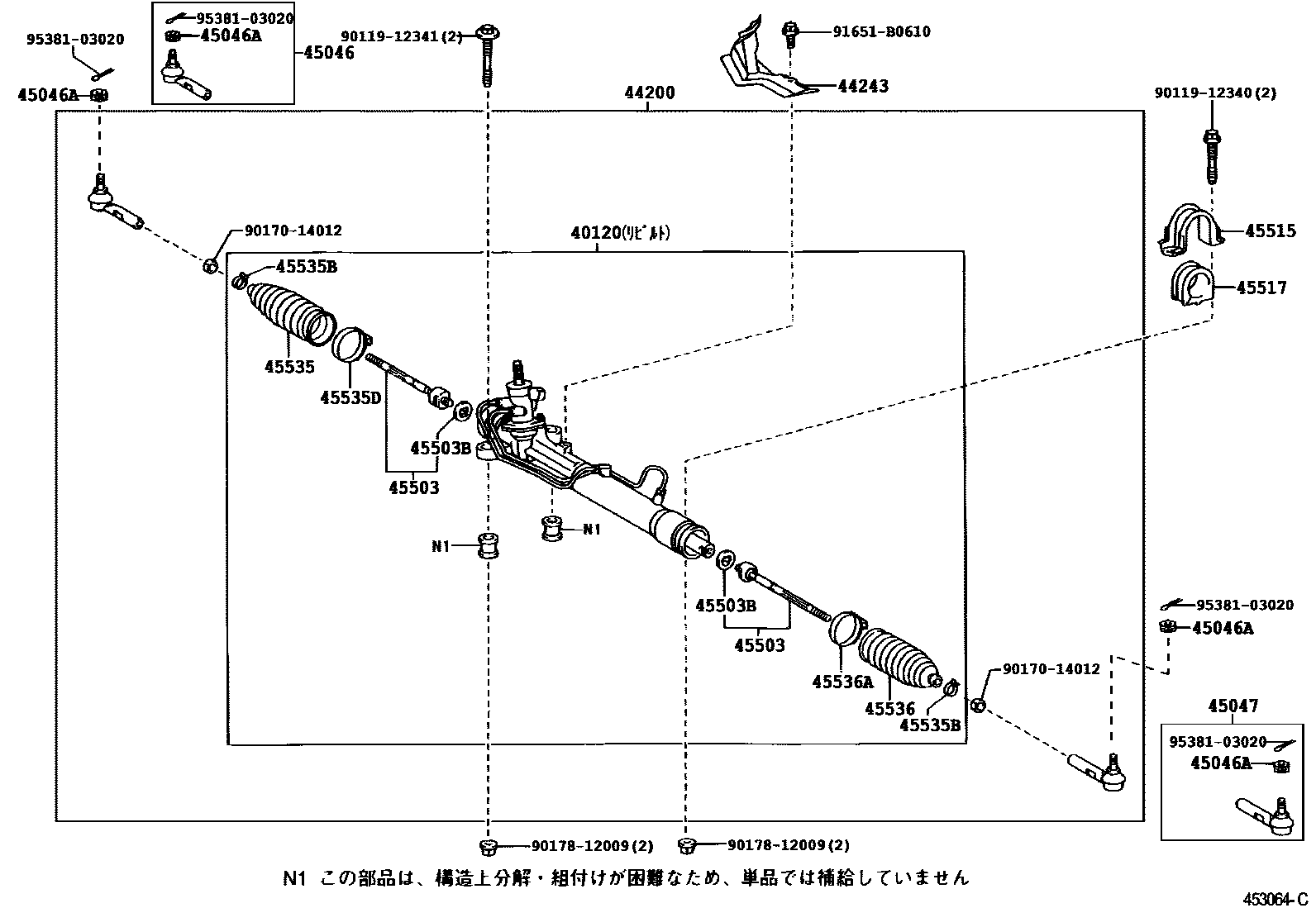

Parts diagram
40120GEAR ASSY,POWER STEERING,REBUILT
main40120-52090i200204-200505
main40120-52210i200204-200505
44200LINK ASSY, POWER STEERING
main44200-52120i200204-200505
main44200-52370i200204-200505
44243INSULATOR, POWER STEERING RACK HOUSING HEAT
main44243-52031i200204-200207
main44243-52032i200207-200505
45046END SUB-ASSY, TIE ROD, RH
main45046-19175i200204-200505
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028i200204-200505
45047END SUB-ASSY, TIE ROD, LH
main45046-19175i200204-200505
45503END SUB-ASSY, STEERING RACK
main45503-52030i200204-200505
main45503-59055i200204-200505
45503BWASHER, CLAW(FOR STEERING RACK END)
main90214-14010i200204-200505
45515BRACKET, STEERING RACK HOUSING, NO.2
main45515-52010i200204-200505
45517GROMMET, STEERING RACK HOUSING, NO.2
main45517-52010i200204-200505
45535BOOT, STEERING RACK, NO.1
main45535-13010i200204-200505
main45535-52060i200204-200505
45535BCLIP(FOR STEERING RACK BOOT)
main90467-19019i200204-200505
main90467-19021i200204-200505
45535DCLAMP(FOR STEERING RACK BOOT NO.1)
main90460-55016i200204-200505
main90460-58008i200204-200505
45536BOOT, STEERING RACK, NO.2
main45535-13010i200204-200505
main45535-52060i200204-200505
45536ACLAMP(FOR STEERING RACK BOOT NO.2)
main90460-55016i200204-200505
main90460-58008i200204-200505
9011912340
9011912341
9017014012
9017812009
91651B0610
9538103020

21 parts on this diagram · 3 diagrams in section
