E
EPC Data

FRONT DOOR LOCK & HANDLE

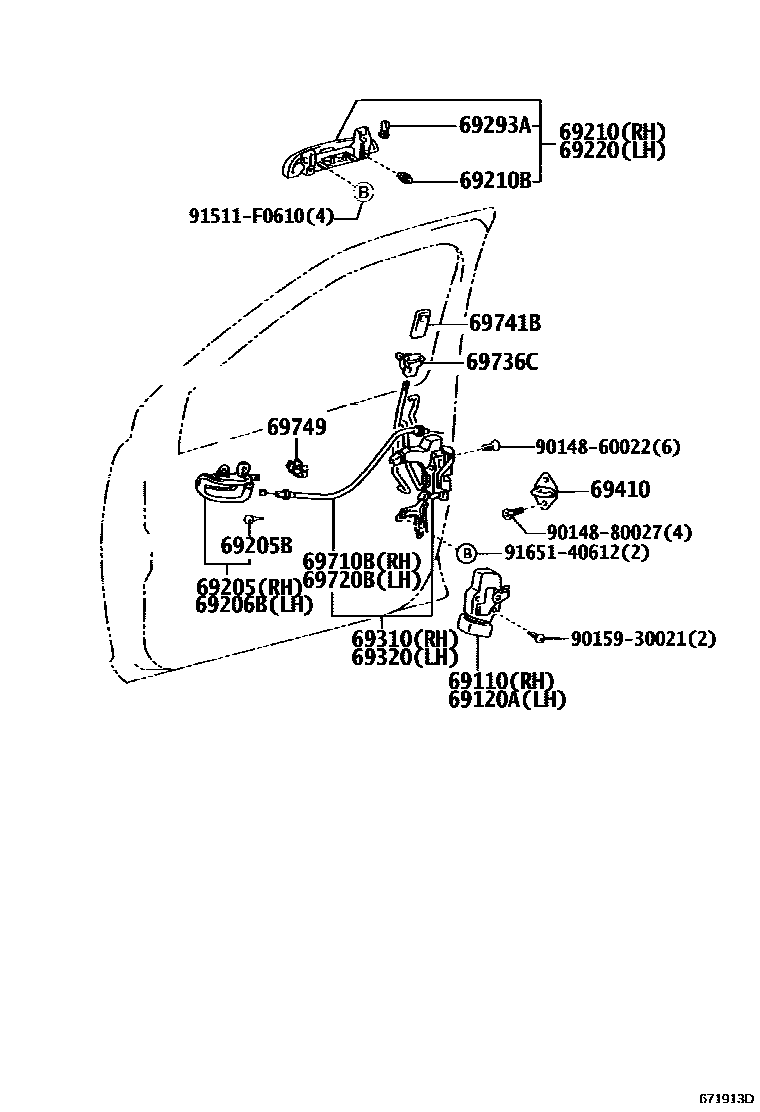

Parts diagram
69110ACTUATOR ASSY, FRONT DOOR LOCK, RH
main69110-52010i200001-200304
main69110-52020i200106-200303
main69110-52020i200001-200304
69120AACTUATOR ASSY, FRONT DOOR LOCK, LH
main69120-52020i200001-200208
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-52010-B2i200106-200208
LT.GRAY,TRIM96,97
main69205-52010-B2i200208-200303
LT.GRAY,TRIM16,17
main69205-52010-B3i200208-200512
DK.GRAY,TRIM9#
main69205-52010-C0i200001-200208
BLACK,TRIM92,93
main69205-52060i200201-200207
main69205-52060i200208-200304
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04027i200208-200512
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-52010-B2i200106-200208
LT.GRAY,TRIM96,97
main69206-52010-B2i200208-200303
LT.GRAY,TRIM16,17
main69206-52010-B3i200208-200512
DK.GRAY,TRIM9#
main69206-52010-C0i200001-200208
BLACK,TRIM92,93
main69206-52060i200208-200304
main69206-52060i200201-200207
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-52050-A0i200001-200108
SUPER WHITE 2,040
main69210-52050-A1i200106-200512
WHITE,068
main69210-52050-A2i200208-200512
WHITE PEARL,064
main69210-52050-A2i200109-200112
main69210-52050-B0i200001-200512
GRAY ME.,1D2
main69210-52050-B1i200012-200101
main69210-52050-B1i200106-200107
main69210-52050-C0i200001-200304
BLACK,202
main69210-52050-C1i200106-200512
BLACK MC.,209
main69210-52050-D0i200001-200304
BORDEAUX MC.,3P2
main69210-52050-D1i200408
main69210-52050-E0i200208-200512
ORANGE ME.,4R8
main69210-52050-F0i200001-200208
YELLOW M.M.,584
main69210-52050-F1i200106-200210
YELLOW,577
main69210-52050-G0i200208-200512
DK.GRAYISH OLIVE ME,6M7
main69210-52050-H0i200101-200103
main69210-52050-J0i200001-200304
BLUE MC.,8M6
main69210-52050-J1i200107-200109
main69210-52050-J2i200208-200512
DARK BLUE MC.,8P8
main69210-52090i200208-200304
main69210-52090i200404
main69210-52090i200201-200207
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90541-04018i200001-200512
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-52050-A0i200001-200108
SUPER WHITE 2,040
main69220-52050-A1i200106-200512
WHITE,068
main69220-52050-A2i200109-200112
main69220-52050-A2i200208-200512
WHITE PEARL,064
main69220-52050-B0i200001-200512
GRAY ME.,1D2
main69220-52050-B1i200012-200101
main69220-52050-B1i200106-200107
main69220-52050-C0i200001-200304
BLACK,202
main69220-52050-C1i200106-200512
BLACK MC.,209
main69220-52050-D0i200001-200304
BORDEAUX MC.,3P2
main69220-52050-D1i200408
main69220-52050-E0i200208-200512
ORANGE ME.,4R8
main69220-52050-F0i200001-200208
YELLOW M.M.,584
main69220-52050-F1i200106-200303
YELLOW,577
main69220-52050-G0i200208-200512
DK.GRAYISH OLIVE ME,6M7
main69220-52050-H0i200101-200103
main69220-52050-J0i200001-200304
BLUE MC.,8M6
main69220-52050-J1i200107-200109
main69220-52050-J2i200208-200512
DARK BLUE MC.,8P8
main69220-52070i200201-200207
main69220-52070i200404
main69220-52070i200208-200304
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-12030i200001-200512
main69293-12040i200001-200512
69310LOCK ASSY, FRONT DOOR, RH
main69310-52040i200001-200208
main69310-52041i200208
69320LOCK ASSY, FRONT DOOR, LH
main69320-52040i200001-200208
main69320-52041i200208
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-47010i200001-200512
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-52040i200001-200208
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-52040i200001-200208
69736CGUIDE, FRONT DOOR LOCKING LINK
main69736-12130i200001-200512
69741BKNOB, FRONT DOOR LOCK CONTROL
main69741-87003-B8i200208-200512
DK.GRAY,TRIM9#
main69741-87003-B9i200106-200208
LT.GRAY,TRIM96,97
main69741-87003-B9i200208-200303
LT.GRAY,TRIM16,17
main69741-87003-P0i200001-200208
SHADOW GRAY,TRIM92,93
69749CLAMP, FRONT DOOR LOCK LINK
main69749-52010i200001-200512
9014860022
9014880027
9015930021
91511F0610
9165140612

22 parts on this diagram · 1 diagram in section
