HEATING & AIR CONDITIONING - COOLER UNIT

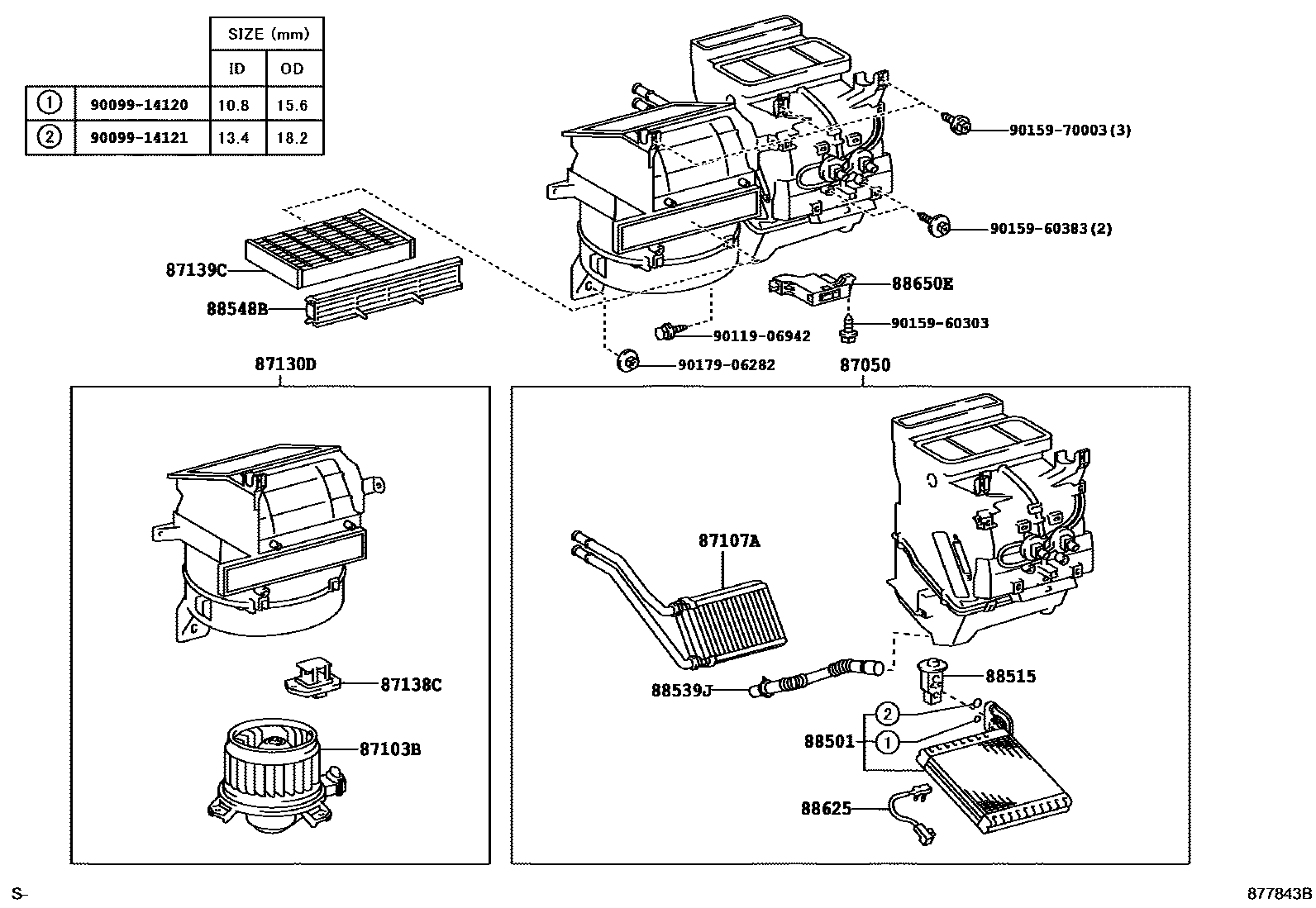

Parts diagram
87050RADIATOR ASSY, AIR CONDITIONER
main87050-52130i200509-200712
main87050-52140i200509-200712
main87050-52150supersedes 87050-52130i200509-200712
main87050-52160supersedes 87050-52130i200712-201008
87103BMOTOR SUB-ASSY, BLOWER W/FAN
main87103-52120i200712-201008
main87103-52130i200509-200712
main87103-52131supersedes 87103-52120i200808-201008
87107AUNIT SUB-ASSY, HEATER RADIATOR
main87107-52060i200509-200712
main87107-52061i200902-201008
87130DBLOWER ASSY
main87130-52040supersedes 87130-52050i200509-200711
main87130-52050i200712-200807
main87130-52060i200711-200712
main87130-52061i200808
87138CRESISTOR, BLOWER
main87138-52030i200712
87139CFILTER, CLEAN AIR
main87139-30040i200509-200712
main87139-50100i200712
88501EVAPORATOR SUB-ASSY, COOLER, NO.1
main88501-52100i200712-200805
main88501-52101i200806
88515VALVE, COOLER EXPANSION
main88515-26070i200712-201008
88539JHOSE, DRAIN COOLER
main88539-52020i200509-200712
88548BCASE, AIR FILTER
main88548-52040i200509-200712
88625THERMISTOR, COOLER, NO.1
main88625-26090i200509-200712
88650EAMPLIFIER ASSY, AIR CONDITIONER, NO.1
main88650-52291i200712-200812
main88650-52361supersedes 88650-52630i200712-200812
main88650-52470i200509-200712
main88650-52480supersedes 88650-52630i200509-200712
main88650-52510i200910
main88650-52520i200910
main88650-52590supersedes 88650-52630i200712-200812
main88650-52600i200712-200812
main88650-52610i200901-200910
main88650-52620i200901-200910
main88650-52630i200901
main88650-52640supersedes 88650-52630i200901
9009914120
9009914121
9011906942
9015960303
9015960383
9015970003
9017906282

19 parts on this diagram · 4 diagrams in section
