LOCK CYLINDER SET

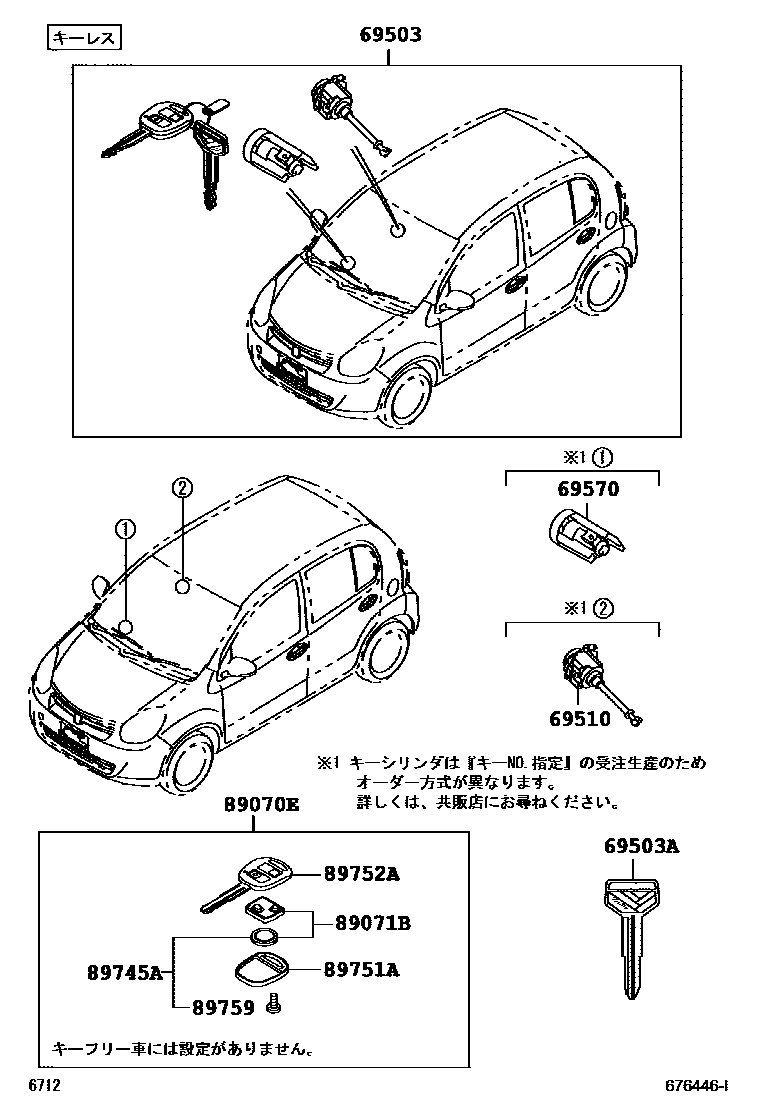

Parts diagram
69503CYLINDER SET, LOCK
main69005-B1450i201002-201107
main69005-B1451i201206-201404
main69005-B1470i201404
main69005-B1160i201002-201206
69503AKEY, BLANK
main00000-00000i201206-201404
main90999-00153×2i201002-201206
69510CYLINDER ASSY, FRONT DOOR LOCK, RH
main69510-B1040i201002-201206
69570CYLINDER ASSY, IGNITION SWITCH LOCK
main69570-B2010i201002-201206
main00000-00000i201503-201604
89070ETRANSMITTER ASSY, DOOR CONTROL
main89070-B1021i201002-201107
main89070-B1022i201108-201206
main00000-00000i201002-201206
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
main89071-B1020i201002-201106
main89071-B1021i201404
main00000-00000i201404-201604
89745ABATTERY, TRANSMITTER
main89745-B2010i201002-201206
main89745-B2040i201002-201206
89751ACOVER, TRANSMITTER HOUSING
main89751-B1010i201002-201206
main89751-B4020i201206-201404
main00000-00000i201007-201206
89752ACASE, TRANSMITTER HOUSING
main89752-B1010i201002-201206
main00000-00000i201007-201206
89759SCREW, DOOR CONTROL TRANSMITTER
main89759-B2010i201002-201206
main89759-B2020×4i201002-201206

10 parts on this diagram · 3 diagrams in section
