STARTER

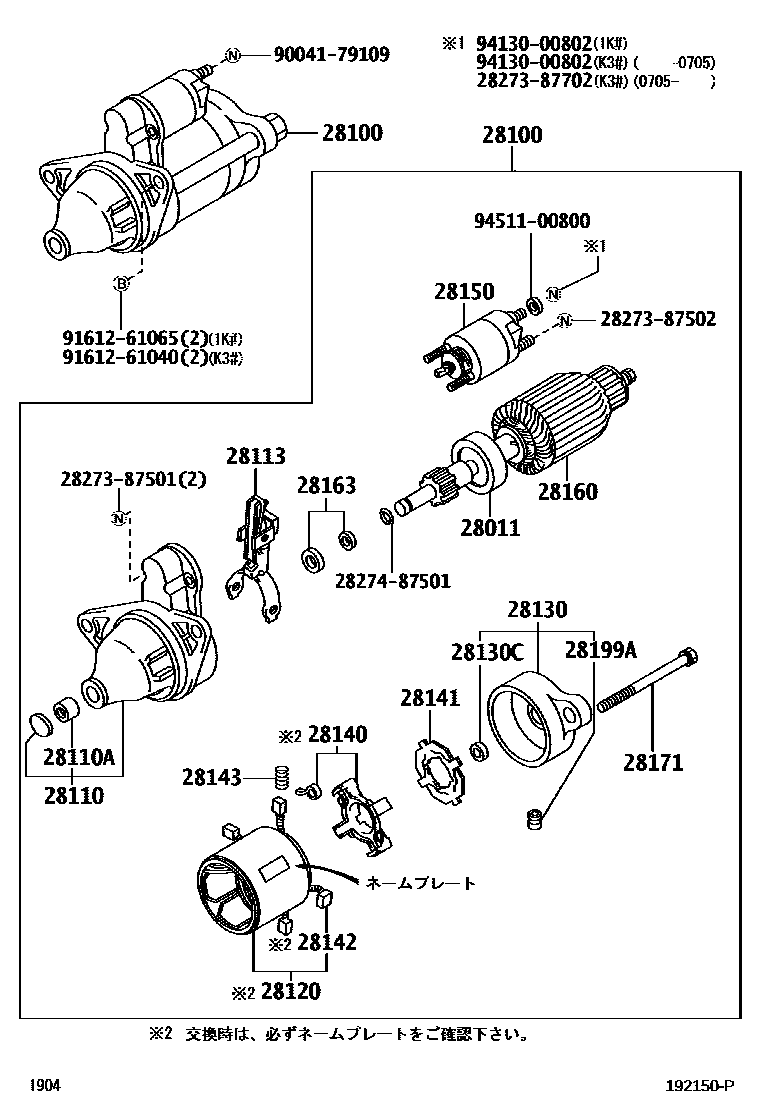

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-87101supersedes 28011-87509i200405-200612
main28011-B1020supersedes 28011-B1010i200612-201001
main28011-B2040supersedes 28011-B1010i201001-201002
28100STARTER ASSY
main28100-97214supersedes 28100-B1060i200405-200612
main28100-B1020supersedes 28100-B2110i200612-200803
main28100-B2120supersedes 28100-B2110i201001-201002
28110HOUSING ASSY, STARTER DRIVE
main28110-97209supersedes 28110-97208i200405-200612
main28110-B1020supersedes 28110-B1010i200405-200612
main28110-B2130supersedes 28110-B2110i201001-201002
28110ABEARING(FOR STARTER HOUSING)
main28277-87201i200405-200612
main9004C-03001i201001-201002
28113LEVER, STARTER PINION DRIVE
main28113-87204supersedes 28113-87503i200612-201002
28120YOKE ASSY, STARTER
main28120-87507i200405-200612
main28120-97502i200405-200612
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-87212i200405-200612
main28133-97401i200705-201002
main28133-97501i200612-200705
main28133-97205i200612-201002
28130CBEARING, STARTER FLANGE
main28253-87201supersedes 28271-87502i200405-200612
main90099-10183i200911-201002
28140HOLDER ASSY, STARTER BRUSH
main28140-87202i200612-201001
main28149-87501i200405-200612
28141INSULATOR, BRUSH HOLDER
main28141-87501i200405-200612
28142BRUSH, STARTER
main28142-87204×2i200405-200612
main28142-87504i200405-200612
28143SPRING, STARTER BRUSH
main28143-87202×4supersedes 28143-10020i200612-201002
28150SWITCH ASSY, MAGNET STARTER
main28150-87208i200612-200705
main28150-87209i200612-201001
main28150-87536i201001-201002
28160ARMATURE ASSY, STARTER
main28160-10020i200612-201002
main28160-87205i200405-200612
main28160-87208i200612-201002
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-87202supersedes 28142-87505i200405-200612
28171BOLT, STARTER
main28272-87501×2i200612-201002
main28272-87202×2i200705-200911
main90099-04448×2i200911-201002
28199APROTECTOR, DUST STARTER
main28199-87505i200405-200612
2827387501
2827387502
2827387702
2827487501SNAP RING, STARTER, NO.1
9004179109
9161261040
9161261065
9413000802
9451100800

26 parts on this diagram · 2 diagrams in section
