BRAKE PEDAL & BRACKET

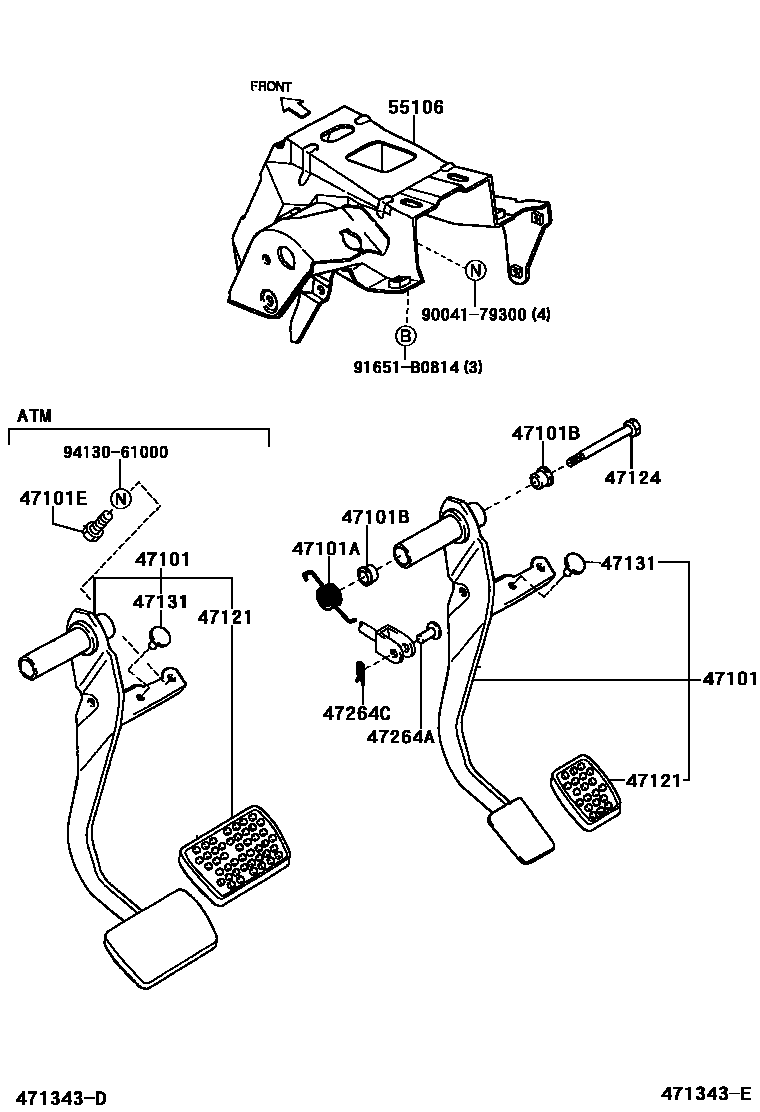

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47110-97201i199809
main47110-97202i199809
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90045-08357i199809
47101BBUSH(FOR BRAKE PEDAL)
main90043-86121×2i199809
47101ESTOPPER, SHIFT LOCK
main31322-87403i199809
47121PAD, BRAKE PEDAL
main31321-87204i199809
main47121-87202i199809
47124SHAFT, BRAKE PEDAL
main31324-97201i199809
47131CUSHION(FOR STOP LAMP SWITCH)
main90045-40158×2i199809
47264APIN(FOR PUSH ROD)
main90042-40145i199809
47264CCLIP(FOR PUSH ROD CLEVIS PIN)
main90044-68076i199809
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-97201i199809-200005
main55106-97202i199809
main55106-97403i200005
main55106-97404i200005
9004179300
91651B0814
9413061000

13 parts on this diagram · 1 diagram in section
