HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

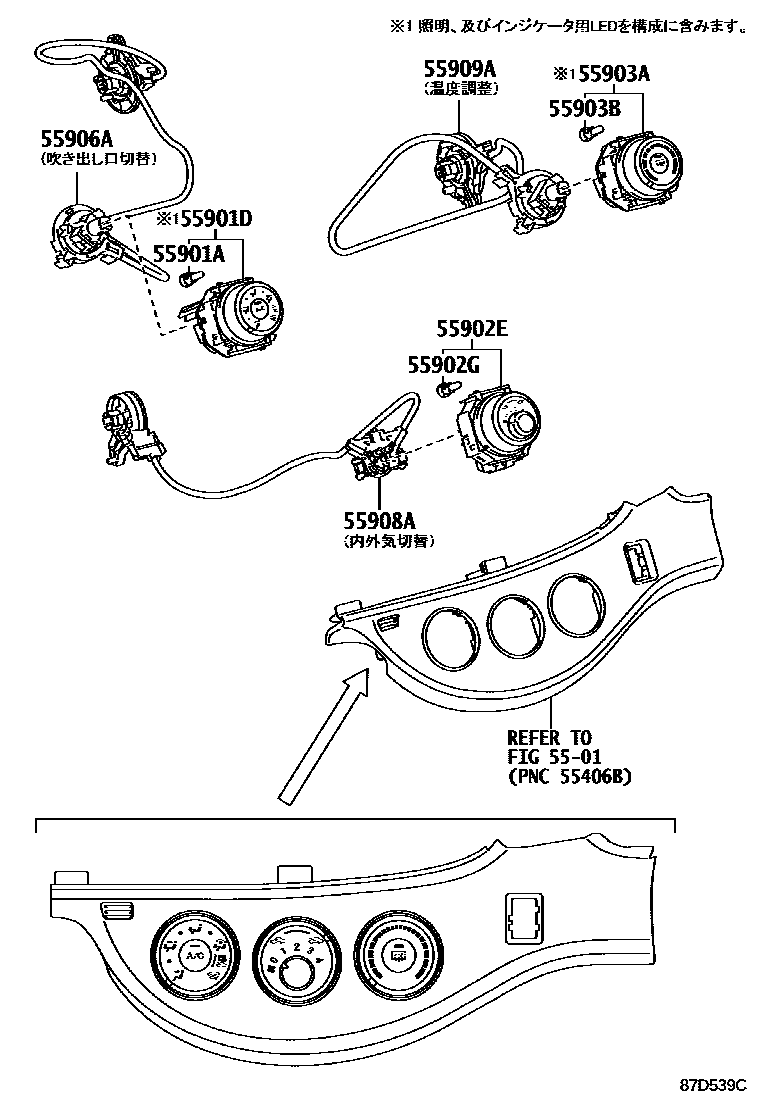

Parts diagram
5501INSTRUMENT PANEL & GLOVE COMPARTMENT
55901ABULB, HEATER CONTROL SUB-ASSY, NO.1
main90010-01142i201012-201404
55901DCONTROL SUB-ASSY, HEATER, NO.1
main55901-52230i201012-201404
main55901-52370supersedes 55901-52470i201012-201404
main55901-52480i201701-202001
main55901-52470i201701-202001
55902ECONTROL SUB-ASSY, HEATER, NO.2
main55902-52180i201012-201404
main55902-52210supersedes 55902-52180i201012-201404
55902GBULB, HEATER CONTROL SUB-ASSY, NO.2
main90010-01142i201701-202001
55903ACONTROL SUB-ASSY, HEATER, NO.3
main55903-52550i201012-201404
main55903-52620supersedes 55903-52550i201404-201701
main55903-52630i201404-201701
main55903-52640i201205-201404
55903BBULB, HEATER CONTROL SUB-ASSY, NO.3
main90010-01142i201012-201404
55906ACABLE SUB-ASSY, DEFROSTER DAMPER CONTROL
main55906-52132i201012-201404
55908ACABLE SUB-ASSY, AIR INLET DAMPER CONTROL
main55908-52130i201012-201404
55909ACABLE SUB-ASSY, AIRMIX DAMPER CONTROL
main55909-52120i201012-201404

10 parts on this diagram · 5 diagrams in section
