REAR SEAT & SEAT TRACK

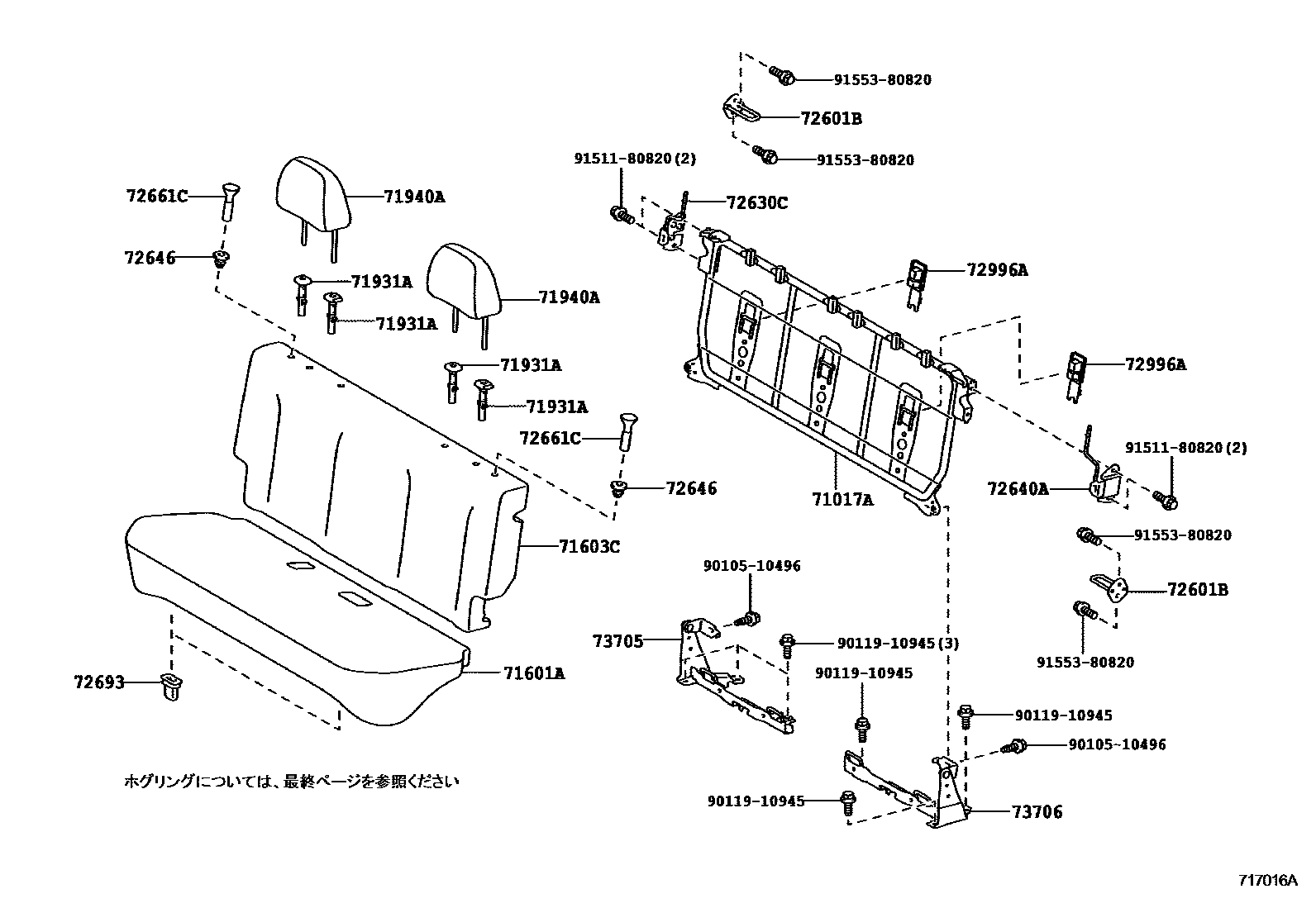

Parts diagram
71017FRAME SUB-ASSY, REAR SEATBACK, RH
main71017-52620i201012-201206
main71017-52621i201308-201404
71017AFRAME SUB-ASSY, REAR SEATBACK
main71017-52610i201012-201205
main71017-52630i201205-201207
main71017-52631i201308-201404
71601APAD SUB-ASSY, REAR SEAT CUSHION W/COVER
main71601-52N90-B2supersedes 71601-52P20-C1i201205-201404
GRAY,TRIM10
main71601-52N90-B3i201205-201404
DK.GRAY,TRIM13
main71601-52N90-F2i201012-201404
GINGER,TRIM5#
main71601-52P00-B1i201012-201404
GRAY,TRIM1#
main71601-52P10-B2i201012-201404
GRAY,TRIM1#
main71601-52P10-E1i201012-201404
TRUFFE,TRIM4#
main71601-52P20-B0i201110-201112
GRAY,TRIM10
main71601-52P20-C1i201012-201110
BLACK,TRIM1#
main71601-52P30-B2i201012-201205
GRAY,TRIM1#
main71601-52P30-B3i201205-201404
DK.GRAY,TRIM13
main71601-52P30-F2i201012-201404
GINGER,TRIM5#
main71601-52P40-B1i201012-201404
GRAY,TRIM1#
main71601-52P50-B2i201012-201404
GRAY,TRIM1#
main71601-52P50-E1i201012-201404
TRUFFE,TRIM4#
main71601-52R00-C1i201701
BLACK(FACIL U),TRIM2#
main71601-52R00-E1i201701
IVORY(FACIL U),TRIM0#
main71601-52R10-C2i201404-201701
BLACK,TRIM2#
main71601-52R20-C1i201404-201701
BLACK,TRIM2#
main71601-52R20-D1i201404-201701
BURGUNDY,TRIM3#
main71601-52R30-B2i201404-201701
DARK GRAY,TRIM2#
main71601-52R40-C1i201404-201701
BLACK(FACIL U),TRIM2#
main71601-52R40-E1i201701
IVORY(FACIL U),TRIM0#
main71601-52R50-C2i201404-201701
BLACK,TRIM2#
main71601-52R60-C1i201404-201701
BLACK,TRIM2#
main71601-52R60-D1i201404-201701
BURGUNDY,TRIM3#
main71601-52S50-B0i201701
DK.GRAY,TRIM2#
main71601-52S50-E0i201701
BARREL BROWN,TRIM4#
main71601-52S60-C0i201701
BLACK,TRIM2#
main71601-52S60-E0i201701
MARSALA,TRIM3#
main71601-52S90-B0i201701
DK.GRAY,TRIM2#
main71601-52S90-E0i201701
BARREL BROWN,TRIM4#
main71601-52T00-C0i201701
BLACK,TRIM2#
main71601-52T00-E0i201701
MARSALA,TRIM3#
main71601-52T10-C0i201701
BLACK,TRIM2#
main71601-52T10-E0i201701
IVORY,TRIM0#
main71601-52T20-B0i201701
DK.GRAY,TRIM2#
main71601-52T20-E0i201701
BARREL BROWN,TRIM4#
main71601-52T30-C0i201701
BLACK,TRIM2#
main71601-52T30-E0i201701
MARSALA,TRIM3#
main71601-52Q00-E0i201507-201701
main71601-52S30-E0i201507-201701
71603CPAD SUB-ASSY, REAR SEATBACK W/COVER
main71603-52T60-B2i201012-201205
GRAY,TRIM1#
main71603-52T61-B2i201205-201404
main71603-52T61-B4i201205-201404
DK. GRAY,TRIM13
main71603-52T61-F2i201205-201404
GINGER/STONE,TRIM50
main71603-52T61-F3i201205-201404
GINGER/MD.NEUTRAL BONE,TRIM50
main71603-52T70-B2i201012-201205
GRAY,TRIM1#
main71603-52T70-E1i201012-201205
TRUFFE,TRIM4#
main71603-52T71-B2i201205-201404
GRAY,TRIM1#
main71603-52T71-E1i201205-201404
TRUFFE,TRIM4#
main71603-52V30-C0i201701
BLACK,TRIM2#
main71603-52V30-E0i201701
MARSALA,TRIM3#
main71603-52W60-C2i201701
BLACK(FACIL U),TRIM2#
main71603-52W60-E2i201404-201701
IVORY(FACIL U),TRIM0#,4#
main71603-52W70-C2i201404-201701
BLACK,TRIM2#
main71603-52W70-D1i201404-201701
BURGUNDY,TRIM3#
main71603-52N30-E0i201507-201701
main71603-52T60-F2supersedes 71603-52T60-F3i201012-201205
71931ASUPPORT, REAR SEAT HEADREST
main71930-44020-C0×2i201012-201108
main71931-47010-C0×2i201012-201108
main71970-52030-C0×2i201108-201205
main71970-52030-C1×3i201710
main71990-52010-C0×3i201404-201701
main71990-52010-C1×3i201710
71940AHEADREST ASSY, REAR SEAT
main71940-52B00-E2×2i201404-201701
IVORY(FACIL U),TRIM0#; IVORY(FACIL U),TRIM0#,4#
main71940-52B10-C2×2i201404-201701
BLACK,TRIM2#
main71940-52B20-C2×2supersedes 71940-52B00-C2i201404-201701
BLACK,TRIM2#
main71940-52B20-D1×2i201404-201701
BURGUNDY,TRIM3#
main71940-52C10-B7×2i201205-201301
DK.GRAY,TRIM13
main71940-52C20-B2×2i201012-201303
GRAY,TRIM1#
main71940-52C30-B2×2i201301-201308
GRAY,TRIM1#
main71940-52C30-E1×2i201308-201404
TRUFFE,TRIM4#
main71940-52C40-B1×2i201110-201112
DARK GRAY,TRIM11,12
main71940-52C40-B2×2i201110-201112
GRAY,TRIM10
main71940-52J40-C0×2i201701
DK.GRAY,TRIM2#,4#
main71940-52J50-C0×2i201701
DK.GRAY,TRIM2#,3#
main71940-52K20-C0×2i201709
BLACK,TRIM2#
main71940-52A90-C0×2i201308-201404
main71940-52A90-E0×2i201212-201301
main71940-52B00-C2×2i201404-201701
main71940-52C10-B5×2supersedes 71940-52C40-B1i201112-201301
main71940-52C10-B6×2supersedes 71940-52C10-B5i201303-201308
main71940-52C10-F1×2supersedes 71940-52C10-F0i201303-201308
main71940-52F20-B0×2i201507-201512
main71940-52F30-J0×2i201507-201701
main71940-52G00-C2×2supersedes 71940-52B30-B2i201404-201701
main71940-52K50-C1×2i201806
72601BSTRIKER SUB-ASSY, REAR SEATBACK LOCK
main72601-52220×2i201012-201404
72630CLOCK ASSY, REAR SEATBACK, RH
main72630-52140i201012-201109
main72630-52141i201109-201301
main72630-52170i201404-201701
72640ALOCK ASSY, REAR SEATBACK, LH
main72640-52130i201012-201109
main72640-52131i201303-201308
main72640-52140i201012-201109
main72640-52141i201301-201308
main72640-52170i201308-201404
72646GROMMET, REAR SEATBACK STOP BUTTON
main72646-33010-C0×2i201012-201301
BLACK,TRIM1#,2#,4#,5#; BLACK,TRIM1#,4#
main72646-52050-C0×2i201308-201404
72661CBUTTON, REAR SEATBACK LOCK RELEASE
main72661-32030-C0×2i201012-201301
BLACK,TRIM1#,2#,4#,5#; BLACK,TRIM1#,4#
main72661-52050-C0×2i201404-201701
BLACK,TRIM0#,2#,4#,5#; BLACK,TRIM0#,2#,5#; BLACK,TRIM2#; BLACK,TRIM2#,3#,4#
72693HOOK, REAR SEAT CUSHION LOCK
main72693-12080×2i201404-201701
72996ACOVER, REAR SEATBACK
main72996-12320-C0×2i201709
BLACK,TRIM2#
73705BRACKET SUB-ASSY, CHILD RESTRAINT SEAT ANCHOR, RH
main73705-52180i201404-201701
73706BRACKET SUB-ASSY, CHILD RESTRAINT SEAT ANCHOR, LH
main73706-52020i201701
9010510496
9011910945
9151180820
9155380820

19 parts on this diagram · 17 diagrams in section
