STARTER

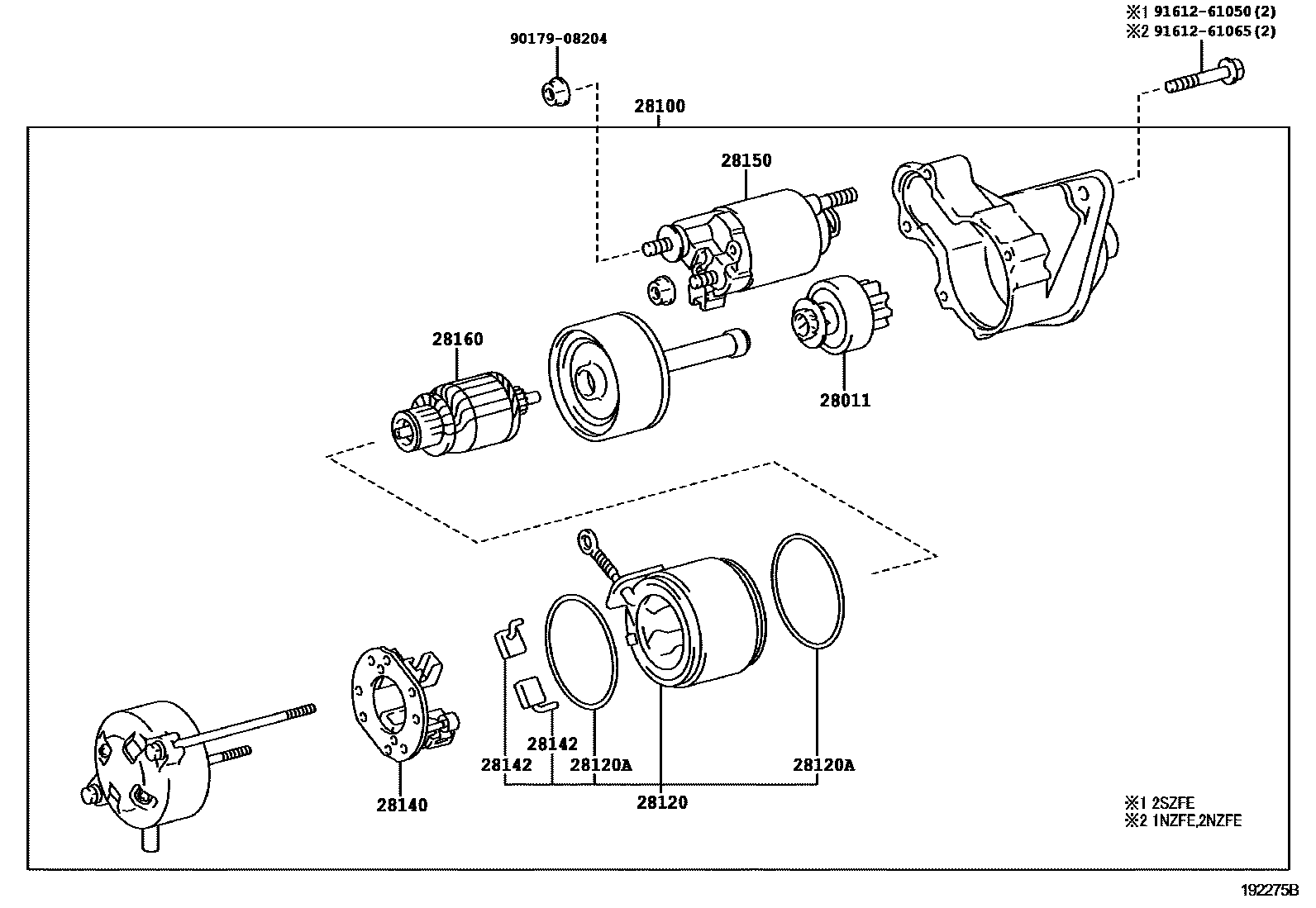

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-23030supersedes 28011-40070i200501-200708
main28011-70020i200708-200809
28100STARTER ASSY
main28100-21030supersedes 28100-21020i200708-200809
main28100-21031supersedes 28100-21021i200907-201012
main28100-23030supersedes 28100-23060i200708-200809
main28100-23031supersedes 28100-23061i200907-201012
main28100-40090supersedes 28100-40071i200708-200808
main28100-40091supersedes 28100-40071i200911-201012
main28100-40110i200708-200808
main28100-40111i200906-201008
28120YOKE ASSY, STARTER
main28120-23020i200501-200708
main28120-70020i200501-200708
main28120-40130supersedes 28120-70020i200907-201012
main28120-70050supersedes 28120-40120i200808-200911
28120ARING, O(FOR STARTER YOKE)
main90099-14092×2i200907-201012
28140HOLDER ASSY, STARTER BRUSH
main28140-70020i200501-200708
28142BRUSH, STARTER
main28142-70020×2supersedes 28142-10020i200907-201012
28150SWITCH ASSY, MAGNET STARTER
main28150-16160supersedes 28150-40070i200501-200705
main28150-21020supersedes 28150-40070i200706-200708
28160ARMATURE ASSY, STARTER
main28160-40070i200708-200808
main28160-70021i200501-200708
main28160-70050i200501-200708
9017908204
9161261050
9161261065

11 parts on this diagram · 3 diagrams in section
