RADIATOR & WATER OUTLET

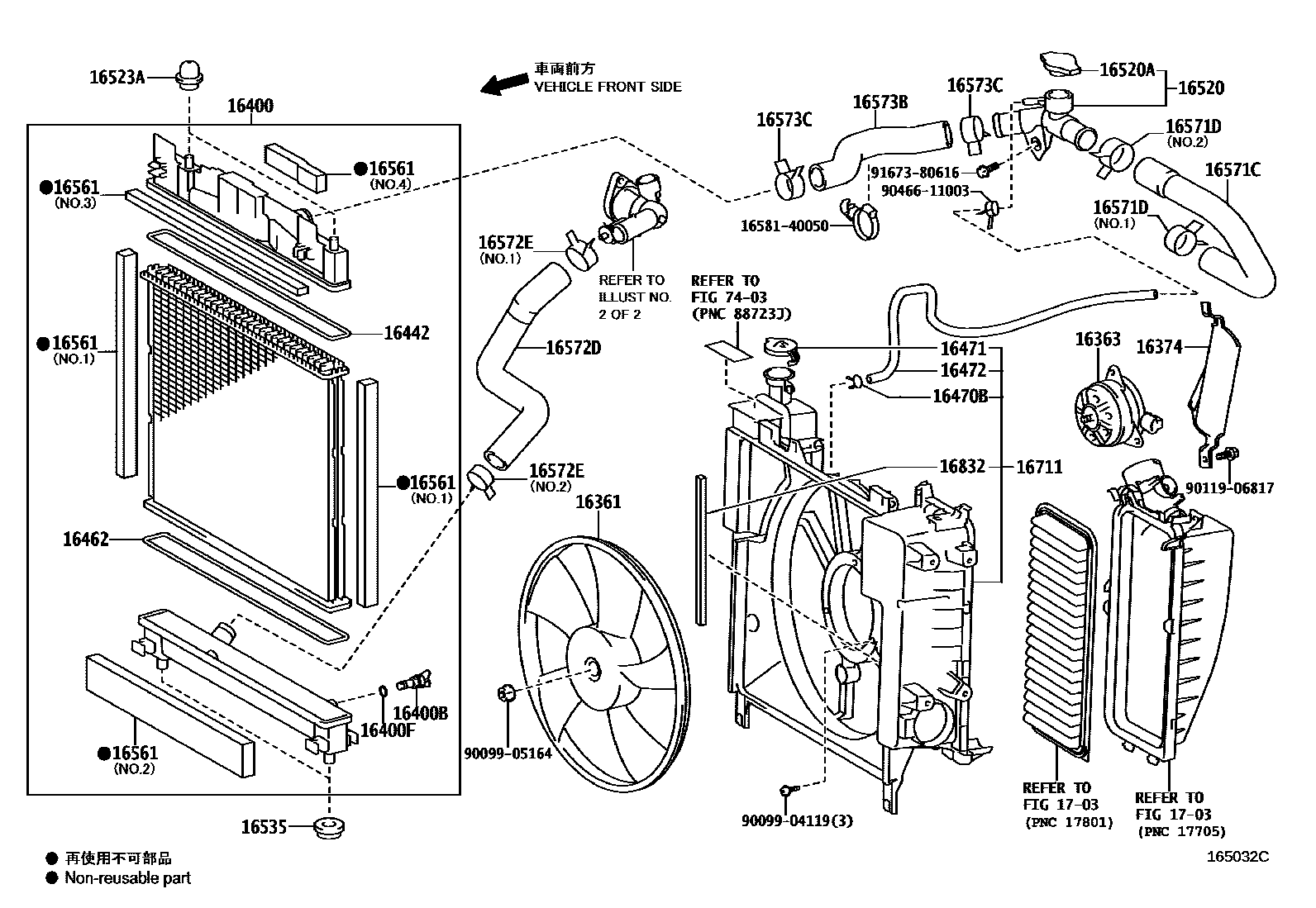

Parts diagram
16361FAN
main16361-40080i200811
16363MOTOR, COOLING FAN
main16363-40010i200811
16374INSULATOR, COOLING FAN MOTOR
main16374-40010i200811
main16374-47010i200908
main16712-47010i201208-201209
16400RADIATOR ASSY
main16400-40220i200908-201603
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i200908
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i200908
16442RING, O(FOR RADIATOR UPPER TANK)
main16442-11300i200811
16462RING, O(FOR RADIATOR LOWER TANK)
main16462-11300i200811
16470TANK ASSY, RADIATOR RESERVE
main16470-11110i201208-201209
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i200811
main90466-11002×2i201208-201209
16471CAP SUB-ASSY, RESERVE TANK
main16471-23030i200811
main16405-11110i201208-201209
16472HOSE, BREATHER
main16472-40020i200811
16520FILLER ASSY, WATER
main16520-40010i200811
16520ACAP SUB-ASSY, WATER FILLER
main16401-31480i200811
16523ACUSHION, RADIATOR SUPPORT
main16523-21030×2i200811
16535SUPPORT, RADIATOR, LOWER
main90480-22025×2i200811
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-40020×2i200811
main16561-40030i200908
main16561-40040i200811
main16561-40050i200811
16571CHOSE, RADIATOR, NO.1
main16571-40050i200811
main16571-47060i200908
main16571-47090i201208-201209
16571DCLIP, RADIATOR HOSE, NO.1
main96136-43601i200811
main96136-43901i200811
16572DHOSE, RADIATOR, NO.2
main16572-40030i200811
main16572-47050i200908
main16572-47080i201208-201209
16572ECLIP, RADIATOR HOSE, NO.2
main96136-43601i200811
main96136-43901i200811
16573BHOSE, RADIATOR, NO.3
main16573-40010i200811
main16573-47030i200908
main16573-47040i201208-201209
16573CCLAMP OR CLIP, RADIATOR HOSE, NO.3
main96136-43901×2i200811
16711SHROUD, FAN
main16711-40040i200811
main16711-47060i201208-201209
16832SEAL, FAN SHROUD
main16832-40010i200811
1703AIR CLEANER
7403CAUTION PLATE (EXTERIOR & INTERIOR)
1658140050CLAMP, HOSE(FOR WATER HOSE)
9009904119
9009905164
9011906817
9046611003
9167380616

33 parts on this diagram · 8 diagrams in section
