BRAKE TUBE & CLAMP

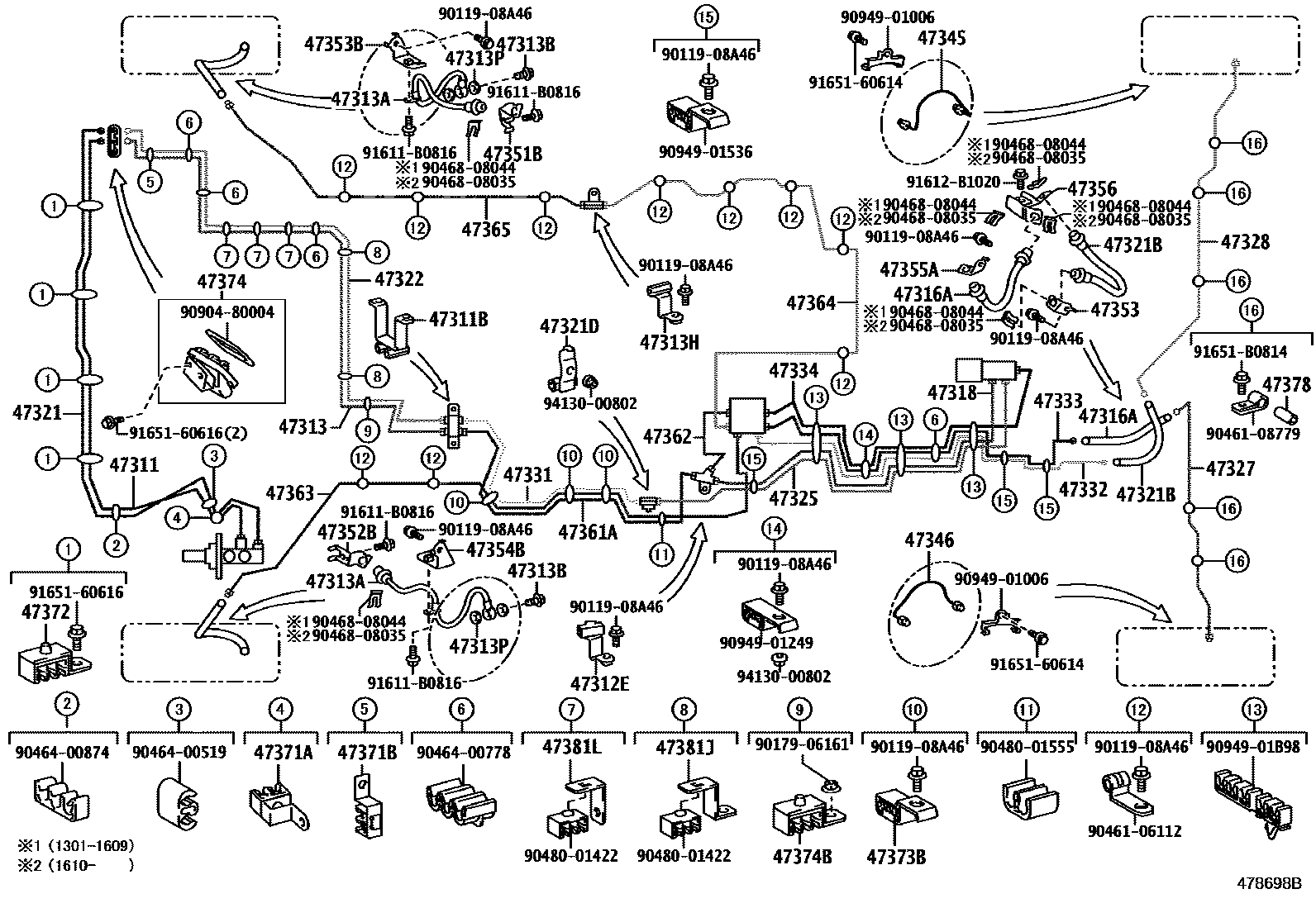

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-0S010i201911-202412
main47311-36600i201301-201911
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10291i201301-201409
main90412-12068i201911-202412
main90412-C0008i201410-201910
main90412-C0015i201410-201911
main90904-12083i201301-201410
47312TUBE, FRONT BRAKE, NO.2
main47312-0S010i201911-202412
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-C0009i201911-202412
main90904-13517i201301-201910
47313TUBE, FRONT BRAKE, NO.3
main47313-0S010i201403-201507
main47313-0S020i201301-201911
main47313-0S030i201911-202412
main47313-36350i201301-201910
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-C2041i201301-201911
main90947-C2097i201911-202412
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10023i201301-202412
47313HWAY, NO.3(FOR FRONT BRAKE TUBE)
main90904-12061i201301-201911
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main90430-10074i201301-202412
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-C2066i201301-201911
main90947-C2095i201911-202412
47318TUBE, FRONT BRAKE, NO.8
main47318-0S010i201301-201911
main47318-36400i201301-201910
47321TUBE, REAR BRAKE, NO.1
main47321-0S010i201911-202412
main47321-36400i201301-201911
47321BHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-C2042i201301-201911
main90947-C2096i201911-202412
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90412-10233i201301-201410
main90412-10311i201911-202412
main90412-C0010i201410-201911
47322TUBE, REAR BRAKE, NO.2
main47322-0S010i201403-201507
main47322-0S020i201301-201911
main47322-0S030i201911-202412
main47322-36450i201301-201910
47325TUBE, REAR BRAKE, NO.5
main47325-0S010i201301-201911
main47325-0S020i201911-202412
main47325-36640i201301-201910
47327TUBE, REAR BRAKE, NO.7
main47327-0S010i201911-202412
main47327-36320i201301-201911
47328TUBE, REAR BRAKE, NO.8
main47328-0S010i201911-202412
main47328-36360i201301-201911
47331TUBE, REAR BRAKE, NO.10
main47331-0S010i201301-201911
main47331-0S020i201911-202412
main47331-36280i201301-201910
47332TUBE, REAR BRAKE, NO.11
main47332-0S010i201301-201911
main47332-0S020i201911-202412
main47332-36190i201301-201910
47333TUBE, REAR BRAKE, NO.12
main47333-0S010i201301-201911
main47333-0S020i201911-202412
main47333-36110i201301-201910
47334TUBE, REAR BRAKE, NO.13
main47334-0S010i201301-201911
main47334-0S020i201911-202412
main47334-36120i201301-201910
47345TUBE, WHEEL CYLINDER, REAR RH
main47345-36050i201301-201911
47346TUBE, WHEEL CYLINDER, REAR LH
main47345-36050i201301-201911
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-36210i201301-201911
main47351-36211i201911-202412
47352BBRACKET, FLEXIBLE HOSE, NO.2
main47352-36200i201301-201911
main47352-36201i201911-202412
47353BRACKET, FLEXIBLE HOSE(FOR REAR)
main47353-36230i201301-202412
47353BBRACKET, FLEXIBLE HOSE, NO.3
main47353-36210i201301-201911
main47353-36260i201911-202412
47354BBRACKET, FLEXIBLE HOSE, NO.4
main47354-36090i201301-201911
main47354-36150i201911-202412
47355ABRACKET, FLEXIBLE HOSE, NO.5
main47355-36050i201301-202412
47356BRACKET, FLEXIBLE HOSE, NO.6
main47354-36120i201301-202412
47361ATUBE, FRONT BRAKE, NO.10
main47361-0S010i201301-201911
main47361-0S020i201911-202412
main47361-36090i201301-201910
47362TUBE, FRONT BRAKE, NO.11
main47362-0S010i201301-201911
main47362-36050i201301-201910
47363TUBE, FRONT BRAKE, NO.12
main47363-0S010i201301-201911
main47363-0S020i201911-202412
main47363-36080i201301-201910
47364TUBE, FRONT BRAKE, NO.13
main47364-0S010i201301-201911
main47364-36050i201301-201910
47365TUBE, FRONT BRAKE, NO.14
main47365-0S010i201403-201507
main47365-0S020i201911-202412
main47365-36040i201301-201911
47371ACLAMP, BRAKE TUBE, NO.1
main47371-36110i201301-201911
main90949-01E12i201911-202412
47371BCLAMP, BRAKE TUBE, NO.6
main47371-28020i201301-201911
main47371-28030i201301-201910
main90949-01E56i201911-202412
47372CLAMP, BRAKE TUBE, NO.2
main47371-36100i201301-201911
main90949-01E12i201911-202412
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01536i201301-201911
main90949-04066i201911-202412
47374CONNECTOR, TUBE
main47307-36100i201301-201911
main47307-36120i201911-202412
47374BCLAMP, BRAKE TUBE, NO.4
main47371-35130i201301-201910
main90949-01E53i201911-202412
47378PROTECTOR, BRAKE TUBE
main47378-36010i201301-201911
47381BRACKET, BRAKE TUBE CLAMP NO.1
main47381-20320i201301-201911
47381JBRACKET, BRAKE TUBE CLAMP, NO.2
main47381-36180i201301-201911
47381LBRACKET, BRAKE TUBE CLAMP, NO.3
main47381-36160i201301-201911
9011908A46
9017906161
9046106112
9046108779
9046400519
9046400778
9046400874
9046808035
9046808044
9048001422
9048001555
9090480004
9094901006
9094901249
9094901536
9094901B98
91611B0816
91612B1020
9165160614
9165160616
91651B0814
9413000802

68 parts on this diagram · 8 diagrams in section
