HEADLAMP CLEANER

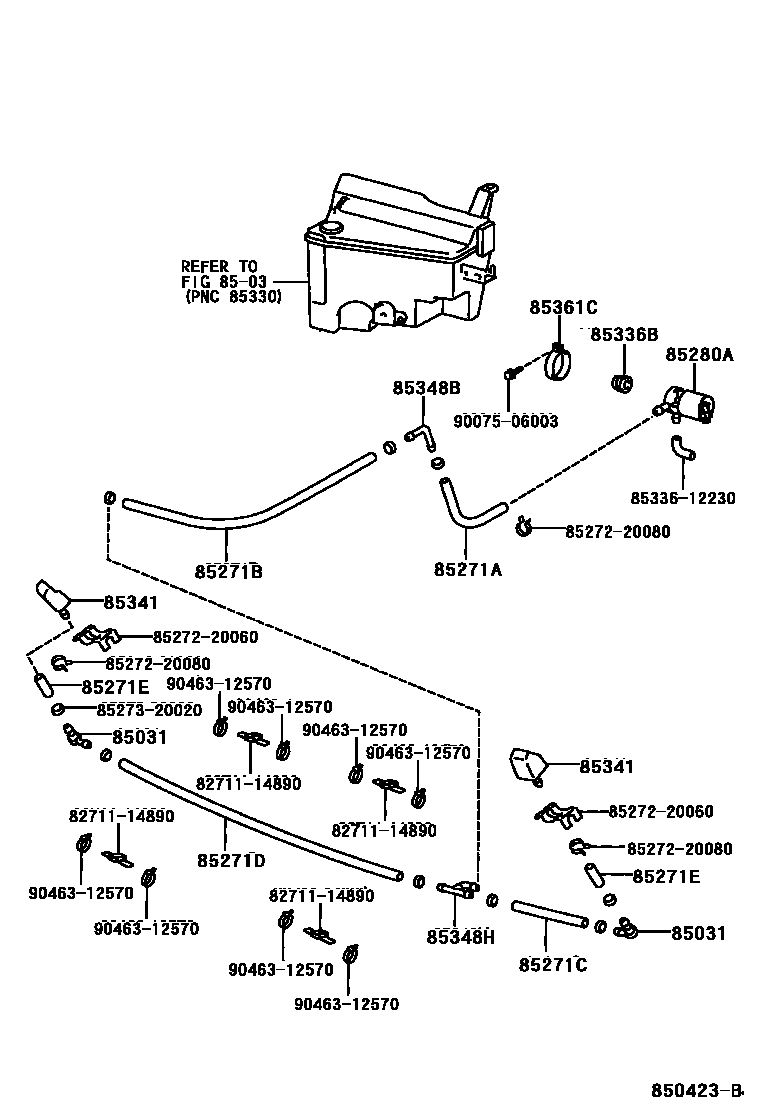

Parts diagram
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020×2i199801-200208
main85299-33020×2i200208-200505
85271HOSE, HEADLAMP CLEANER, NO.1
main85275-12050i200505
85271AHOSE, HEADLAMP CLEANER, NO.2
main85275-90K00i200505
*H,L=500
main85375-22061i200208-200505
L=640(*H,L=320)
main90075-15008i199801-200208
85271BHOSE, HEADLAMP CLEANER, NO.3
main85275-89146i200505
L=90
main85375-14150i200208-200505
L=140X31,NO.2
main85376-14301i200208-200505
L=75,NO.1
main90075-15010i199801-200208
main90445-14072i200507
L=850
85271CHOSE, HEADLAMP CLEANER, NO.4
main85375-20190i199801-200208
L=90
main90075-15028i200505
L=68X68
main90445-14035i200208-200505
L=280
85271DHOSE, HEADLAMP CLEANER, NO.5
main85375-14240i199801-200208
L=1090
main85375-22061i200507
L=640(*H,L=392)
main90445-14035i200505-200506
L=280
main90445-14042i200208-200505
L=850
85271EHOSE, HEADLAMP CLEANER, NO.6
main85271-20020i200208-200505
NO.2
main85375-16020×2i199801-200208
L=40
main85375-32011×2i200208-200505
L=35,NO.1
main90445-14042i200505-200506
L=850
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-30020i200208-200505
85336BPACKING, HEADLAMP CLEANER WASHER
main85336-10010i199801-200208
85341NOZZLE, HEADLAMP CLEANER WASHER
main85044-60070×2i199801-199907
main85044-60090-A0×2i199907-200208
WHITE PEARL MC.,057
main85044-60090-A2×2i200208-200505
WHITE PEARL CS.,070
main85044-60090-A3×2i200505
WHITE PEARL CS.,062
main85044-60090-B0×2i200208-200505
GRAY ME.,6T2 ,8P6
main85044-60090-B1×2i200505
SILVER ME.,1F7
main85044-60090-D0×2i200208-200505
DK. GRAY M.,202
main85044-60090-E1i200002-200007
LEXUS 10TH ANNIVERSARY EDITION(G.C.C.),LT.GRAYISH BEIGE ME.,KH2
main85044-60090-E2×2i200505
BEIGE PEARL CS.,4R2
main85044-60090-G0×2i200505
OLIVE M.M.,6T7
main85044-60090-H2×2i200008-200208
MEDIUM GRAY ME.,202 ,6S5 ,8P6
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main85279-14160i200208-200505
NO.1
main85352-12010i200505
main85379-22080i200208-200505
NO.2
main85379-90K04i199801-200208
85348HJOINT, HEADLAMP CLEANER HOSE, NO.4
main85279-33020i199801-200208
main85378-60530i200208-200505
85361CBRACKET, WASHER
main85361-33020i199801-200208
8271114890WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527220060CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527220080CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527320020CABLE SUB-ASSY, HEADLAMP CLEANER, LH
8533612230SWITCH ASSY, RESERVE TANK LEVEL WARNING
9007506003
9046312570

20 parts on this diagram · 3 diagrams in section
