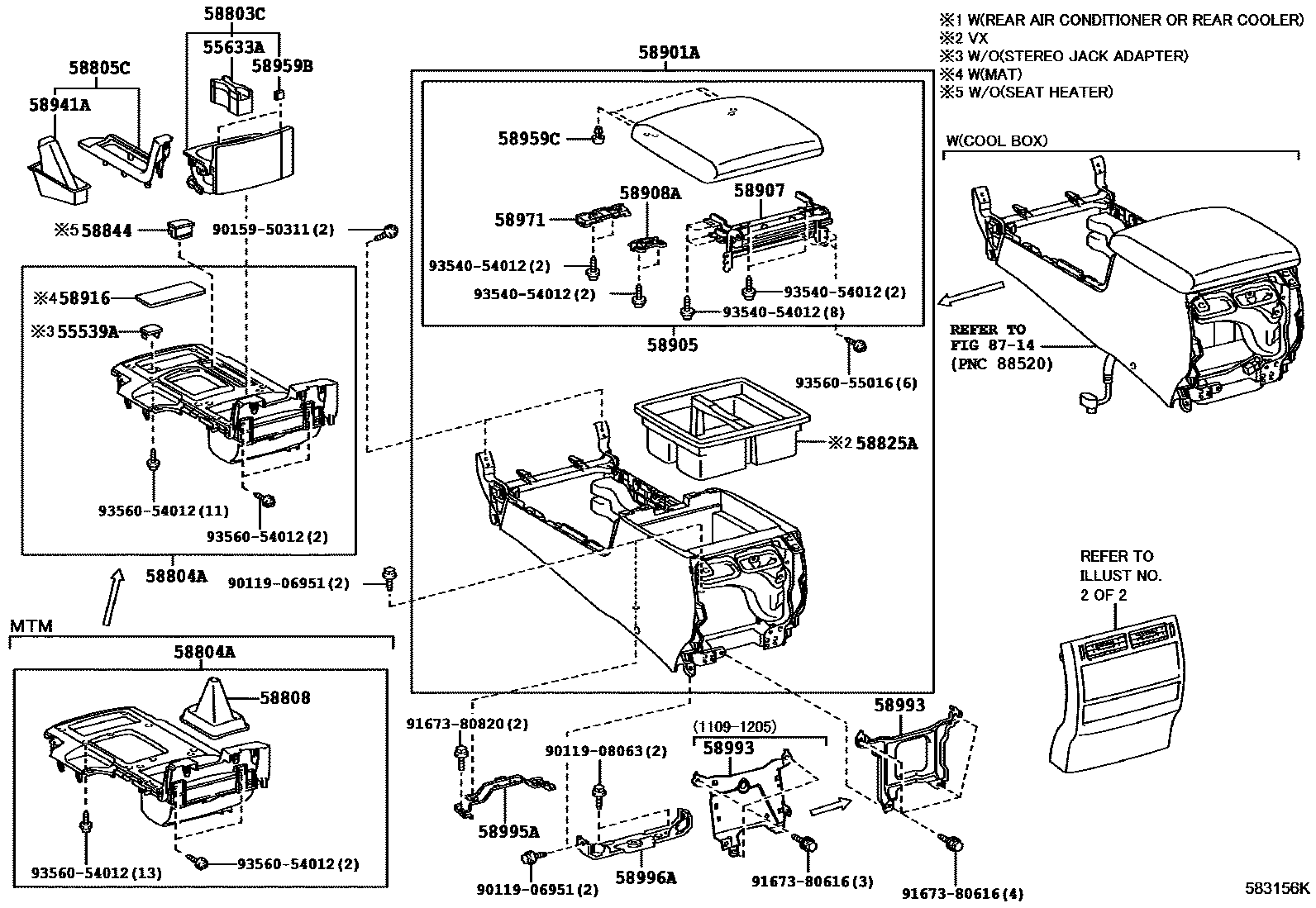

CONSOLE BOX & BRACKET

55539ACOVER, SPARE SWITCH HOLE
BLACK
BLACK
55633ASUPPORT, INSTRUMENT PANEL CUP HOLDER, NO.1
main55633-60040supersedes 55633-60040iUZJ200,VDJ200..G;GRJ200..LHD..05S..G;GRJ200..(08S,09S)..G200709-201201
58803CBOX SUB-ASSY, CONSOLE CUP HOLDER
SHIFT LEVER & KNOB-WOOD & LEATHER&STEERING WHEEL-LEATHER+FAKE WOOD&AUDIO(FOR OVERSEAS MARKET)-RADIO LESS & 6SPEAKER,SHELL,TRIM0#,W(WOOD GRAIN)
BLACK,TRIM1#,W(WOOD GRAIN)
SHIFT LEVER & KNOB-WOOD & LEATHER&STEERING WHEEL-LEATHER+FAKE WOOD&AUDIO(FOR OVERSEAS MARKET)-RADIO LESS & BRACKET LESS & 4SPEAKER,BLACK,TRIM1#,W(WOOD GRAIN)
DK. BROWN,TRIM4#,W(WOOD GRAIN)
SHELL,TRIM0#,W(WOOD GRAIN)
BLACK,TRIM1#,W(WOOD GRAIN)
BLACK,TRIM1#,2#,W(WOOD GRAIN)
DK. BROWN,TRIM4#,W(WOOD GRAIN)
SHELL,TRIM0#
BLACK,TRIM1#
DK. BROWN,TRIM4#
SHELL,TRIM0#
BLACK,TRIM1#
DK. BROWN,TRIM4#
FLAXEN,TRIM0#
BLACK,TRIM1#,2#,42,46
BLACK/SILVER HAIRLINE,TRIM1#,2#,42,46
NEUTRAL BEIGE,TRIM47
NEUTRAL BEIGE/SILVER,TRIM47
FLAXEN,TRIM0#
BLACK,TRIM1#,2#,46
NEUTRAL BEIGE,TRIM47
FLAXEN,TRIM0#
BLACK,TRIM2#,42,46
BLACK,TRIM1#,2#,42,46
NEUTRAL BEIGE,TRIM47
NEUTRAL BEIGE,TRIM47
FLAXEN,TRIM0#
BLACK,TRIM1#,2#,42,46
NEUTRAL BEIGE,TRIM47
OFF LOAD PACKAGE&TAILGATE DOOR EASY CLOSER-WITH,BLK/BLK METALLIC HAIRLINE,TRIM2#,49,5#
URBAN STYLE/TRD-PACKAGE(20INCH)&TAILGATE DOOR EASY CLOSER-WITH,NEUTRAL BEIGE/BLACK,TRIM48
58804APANEL SUB-ASSY, CONSOLE, UPPER
BLACK,TRIM1#,W(WOOD GRAIN)
DK. BROWN,TRIM4#,W(WOOD GRAIN)
BLACK,TRIM1#,W(WOOD GRAIN)
DK. BROWN,TRIM4#,W(WOOD GRAIN)
BLACK,TRIM1#
DK. BROWN,TRIM4#
BLACK,TRIM1#
DK. BROWN,TRIM4#
SHELL,TRIM0#
main58804-60480-C1iGRJ200..LHD..08S..5F;GRJ200,VDJ200..GX..SOB;VDJ200..LHD..(05S,08S)..5F..LUB201109-201508
BLACK,TRIM1#
DK. BROWN,TRIM4#
SHELL,TRIM0#
BLACK,TRIM1#
DK. BROWN,TRIM4#
BLACK,TRIM1#
SHELL,TRIM0#
BLACK,TRIM1#
SHIFT LEVER & KNOB-WOOD & LEATHER&STEERING WHEEL-LEATHER+FAKE WOOD,SHELL,TRIM0#,W(WOOD GRAIN)
BLACK,TRIM1#,2#,W(WOOD GRAIN)
FLAXEN,TRIM0#
BLACK,TRIM1#
FLAXEN,TRIM0#
BLACK,TRIM1#,2#,46
NEUTRAL BEIGE,TRIM47
FLAXEN,TRIM0#
BLACK,TRIM2#,42,46
NEUTRAL BEIGE,TRIM47
AUDIO(FOR OVERSEAS MARKET)-EMV+DVD CHANGER+AM/FM JBL 14SPEAKER,BLACK,TRIM1#,W(WOODGRAIN)
AUDIO(FOR OVERSEAS MARKET)-EMV+DVD CHANGER+AM/FM JBL 14SPEAKER,DK. BROWN,TRIM4#,W(WOOD GRAIN)
AUDIO(FOR OVERSEAS MARKET)-EMV+DVD CHANGER+AM/FM JBL 14SPEAKER,BLACK,TRIM1#,W(WOODGRAIN)
AUDIO(FOR OVERSEAS MARKET)-EMV+DVD CHANGER+AM/FM JBL 14SPEAKER,DK. BROWN,TRIM4#,W(WOOD GRAIN)
SHIFT LEVER & KNOB-WOOD & LEATHER&STEERING WHEEL-LEATHER+FAKE WOOD&AUDIO(FOR OVERSEAS MARKET)-RADIO LESS & 6SPEAKER,SHELL,TRIM0#,W(WOOD GRAIN)
SHIFT LEVER & KNOB-WOOD & LEATHER&STEERING WHEEL-LEATHER+FAKE WOOD&AUDIO(FOR OVERSEAS MARKET)-RADIO LESS & BRACKET LESS & 4SPEAKER,BLACK,TRIM1#,W(WOOD GRAIN)
AUDIO(FOR OVERSEAS MARKET)-CD + AM/FM 6SPEAKER,SHELL,TRIM0#
AUDIO(FOR OVERSEAS MARKET)-CD + AM/FM 6SPEAKER,BLACK,TRIM1#
58805CPANEL SUB-ASSY, CONSOLE, UPPER REAR
SHELL,TRIM0#
BLACK,TRIM1#
DK. BROWN,TRIM4#,W(WOOD GRAIN)
SHELL,TRIM0#
BLACK,TRIM1#,2#,W(WOOD GRAIN)
DK. BROWN,TRIM4#
BLACK,TRIM1#
BLACK,TRIM1#
FLAXEN,TRIM0#
BLACK,TRIM1#
NEUTRAL BEIGE,TRIM47
FLAXEN,TRIM0#
BLACK,TRIM2#,42,46
NEUTRAL BEIGE,TRIM47
58808COVER SUB-ASSY, SHIFTING HOLE
SHELL,TRIM0#
BLACK,TRIM1#
DK. BROWN,TRIM4#
ORCHID BROWN,TRIM0#,4#
BLACK,TRIM1#
58825APOCKET, CONSOLE BOX
58844BEZEL, CONSOLE BOX
58901ABOX SUB-ASSY, CONSOLE, REAR
BLACK,TRIM1#
DK. BROWN,TRIM4#
BLACK,TRIM1#
BLACK,TRIM1#
DK. BROWN,TRIM4#
BLACK,TRIM1#
DK. BROWN,TRIM4#
SHELL,TRIM0#
BLACK,TRIM1#
SHELL,TRIM0#
BLACK,TRIM1#
BLACK,TRIM1#
CONSOLE BOX-WITH,BLACK,TRIM1#
BLACK,TRIM1#
BLACK,TRIM1#
SHELL,TRIM0#
BLACK,TRIM1#
SHELL,TRIM0#
BLACK,TRIM1#
SHELL,TRIM0#
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK,TRIM2#
SHELL,TRIM0#
FLAXEN,TRIM0#
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK,TRIM2#
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK,TRIM2#,4#
NEUTRAL BEIGE,TRIM47
BLACK,TRIM2#,42,46
NEUTRAL BEIGE,TRIM47
BLACK/SILVER HAIRLINE,TRIM2#,4#
main58901-60860-A1supersedes 58901-60830-A2iGRJ200,URJ20#,VDJ200..LHD..(GX,GXR,VX)..LUB201508-201708
FLAXEN,TRIM0#
SEAT COVER MATERIAL-FABRIC(MOQUETTE),BLACK,TRIM1#,4#
SEAT COVER MATERIAL-FABRIC(MOQUETTE),NEUTRAL BEIGE,TRIM47
FLAXEN/FLAXEN,TRIM0#
BLACK/BLACK,TRIM1#,2#,46
SEAT COVER MATERIAL-FABRIC(MOQUETTE),NEUTRAL BEIGE,TRIM47
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK,TRIM1#
SEAT COVER MATERIAL-NATURAL LEATHER,DK. BROWN,TRIM4#
SEAT COVER MATERIAL-NATURAL LEATHER,SHELL,TRIM0#
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK,TRIM2#
SEAT COVER MATERIAL-NATURAL LEATHER,SHELL,TRIM0#
SEAT COVER MATERIAL-NATURAL LEATHER & TRIM(ACCESSORY),FLAXEN,TRIM0#
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK,TRIM2#
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK,TRIM2#,4#
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK/SLV/CAMEL,TRIM25
SEAT COVER MATERIAL-NATURAL LEATHER & TRIM(ACCESSORY),NEUTRAL BEIGE,TRIM47
STD,BLACK,TRIM1#
58905DOOR SUB-ASSY, CONSOLE COMPARTMENT
BLACK,TRIM1#
DK. BROWN,TRIM4#
BLACK,TRIM1#
DK. BROWN,TRIM4#
SHELL,TRIM0#
BLACK,TRIM1#
BLACK,TRIM1#
SHELL,TRIM0#
FLAXEN,TRIM0#
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK,TRIM2#
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK,TRIM2#,4#
NEUTRAL BEIGE,TRIM47
BLACK,TRIM2#,42,46
NEUTRAL BEIGE,TRIM47
FLAXEN/FLAXEN,TRIM0#
SEAT COVER MATERIAL-FABRIC(MOQUETTE),BLACK/BLACK,TRIM1#,42,46
SEAT COVER MATERIAL-FABRIC(MOQUETTE),NEUTRAL BEIGE,TRIM47
SEAT COVER MATERIAL-NATURAL LEATHER,BLACK/SLV/CAMEL,TRIM25
58907HINGE SUB-ASSY, CONSOLE COMPARTMENT DOOR
main58907-60060iURJ202..(GXR,VX)..ARL;URJ202,VDJ200..VX..GCC;VDJ200..05S..(ARL,GCC);GRJ200..(05S,08S)..5F..GCC;GRJ200,VDJ200..LHD..5F..GEN..LUB201508-202103
58908ALOCK SUB-ASSY, CONSOLE COMPARTMENT DOOR
58916MAT, BOX BOTTOM
SHIFT LEVER & KNOB-WOOD & LEATHER
SHIFT LEVER & KNOB-WOOD & LEATHER&STEERING WHEEL-LEATHER+FAKE WOOD
58941ACOVER, PARKING BRAKE HOLE
SHELL,TRIM0#
main58809-60060-C0supersedes 58809-60060-C0iGRJ200..09S..5FC;GRJ200,VDJ200..GX..SOB;VDJ200..LHD..(05S,08S)..GX;GRJ200,URJ202..LHD..08S..(5F,6FC)..GX201109-201508
BLACK,TRIM1#
DK. BROWN,TRIM4#
SHELL,TRIM0#
BLACK,TRIM1#,2#
DK. BROWN,TRIM4#
BLACK,TRIM1#
FLAXEN,TRIM0#
BLACK,TRIM1#,2#,46,49,5#
NEUTRAL BEIGE,TRIM47,48
FLAXEN,TRIM0#
BLACK,TRIM2#,4#
NEUTRAL BEIGE,TRIM47
58959BCUSHION, CONSOLE COMPARTMENT DOOR
main58959-60030×2supersedes 58959-60030iGRJ200..09S..SOB;VDJ200..ARL..LUB;GRJ200,URJ200..ATM;VDJ200..LHD..6FC..GEN;URJ202..VXR..(ARL,GCC);VDJ200..RHD..(05S,08S)..GEN;GRJ200,URJ202..(05S,08S)..(GX,VX)..GEN201508-202104
58959CCUSHION, CONSOLE COMPARTMENT DOOR
58971LOCK, CONSOLE COMPARTMENT DOOR
SEAT COVER MATERIAL-NATURAL LEATHER
FLAXEN,TRIM0#
SEAT COVER MATERIAL-FABRIC(MOQUETTE),BLACK,TRIM1#,42,46
SEAT COVER MATERIAL-FABRIC(MOQUETTE),NEUTRAL BEIGE,TRIM47
58993BRACKET, CONSOLE BOX MOUNTING, REAR
STD
58995ABRACKET, CONSOLE BOX MOUNTING, NO.1
58996ABRACKET, CONSOLE BOX MOUNTING, NO.2
main58996-60080iURJ202..VX..GCC;URJ202..(GXR,VX)..ARL;VDJ200..(VX,VXR)..GCC;VDJ200..05S..(ARL,GCC);VDJ200..LHD..5F..GEN..LUB;GRJ200..(05S,08S)..5F..GCC;GRJ200,URJ202..(GXR,VXR)..GE201508-202103
8714
9011906951
main90119-06951
9011908063
main90119-08063
9015950311
main90159-50311
9167380616
main91673-80616
9167380820
main91673-80820
9354054012
main93540-54012
9356054012
main93560-54012
9356055016
main93560-55016
29 parts on this diagram · 7 diagrams in section
