E
EPC Data

HEADLAMP CLEANER

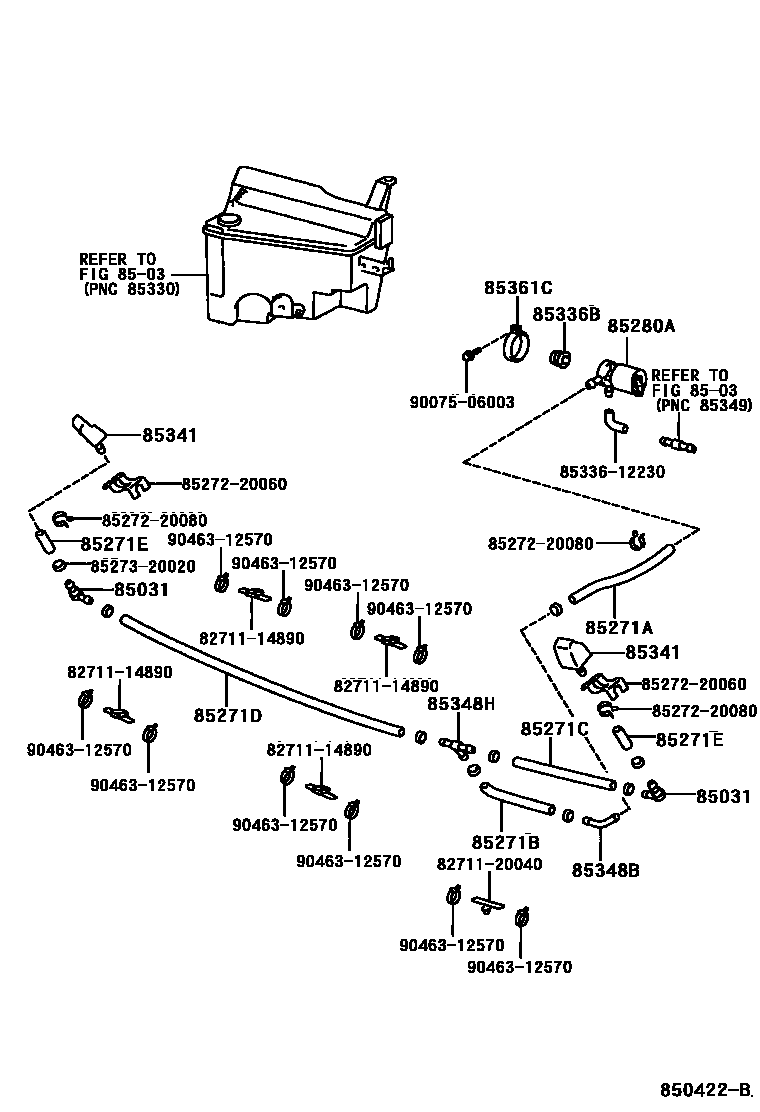

Parts diagram
8503WINDSHIELD WASHER
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020×2i199801-200208
main85299-33020×2i200208-200505
85271HOSE, HEADLAMP CLEANER, NO.1
main85375-12062i200505
L=600
85271AHOSE, HEADLAMP CLEANER, NO.2
main85275-89146i200505
L=90
main85375-20171i200208-200505
L=60
main90075-15009i199801-200208
85271BHOSE, HEADLAMP CLEANER, NO.3
main85271-22060i199801-200208
L=1070
main85275-42020i200505
main85377-12380i200208-200505
85271CHOSE, HEADLAMP CLEANER, NO.4
main85343-95A06i199801-200208
L=90
main85375-22061i200505
L=640(*H,L=410)
main90445-14055i200208-200505
L=60
85271DHOSE, HEADLAMP CLEANER, NO.5
main85275-50010i199801-200208
L=1124
main85378-22070i200506
L=795
main90445-14040i200208-200505
L=1060
85271EHOSE, HEADLAMP CLEANER, NO.6
main85375-16020×2i199801-200208
L=40
main85375-32011×2i200208-200505
L=35
85280AMOTOR AND PUMP ASSY, HEADLAMP CLEANER
main85280-30020i199801-200208
85336BPACKING, HEADLAMP CLEANER WASHER
main85336-10010i200309-200506
85341NOZZLE, HEADLAMP CLEANER WASHER
main85044-60060×2i199801-200208
85348BJOINT, HEADLAMP CLEANER HOSE, NO.2
main85352-12010i200505
main85379-89131i200208-200505
main85379-90K04i199801-200208
85348HJOINT, HEADLAMP CLEANER HOSE, NO.4
main85352-12010i199801-200208
main85378-60520i200208-200505
85361CBRACKET, WASHER
main85361-33020i199801-200208
8271114890WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271120040WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8527220060CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527220080CABLE SUB-ASSY, HEADLAMP CLEANER, RH
8527320020CABLE SUB-ASSY, HEADLAMP CLEANER, LH
8533612230SWITCH ASSY, RESERVE TANK LEVEL WARNING
9007506003
9046312570

22 parts on this diagram · 3 diagrams in section
