E
EPC Data

WINCH

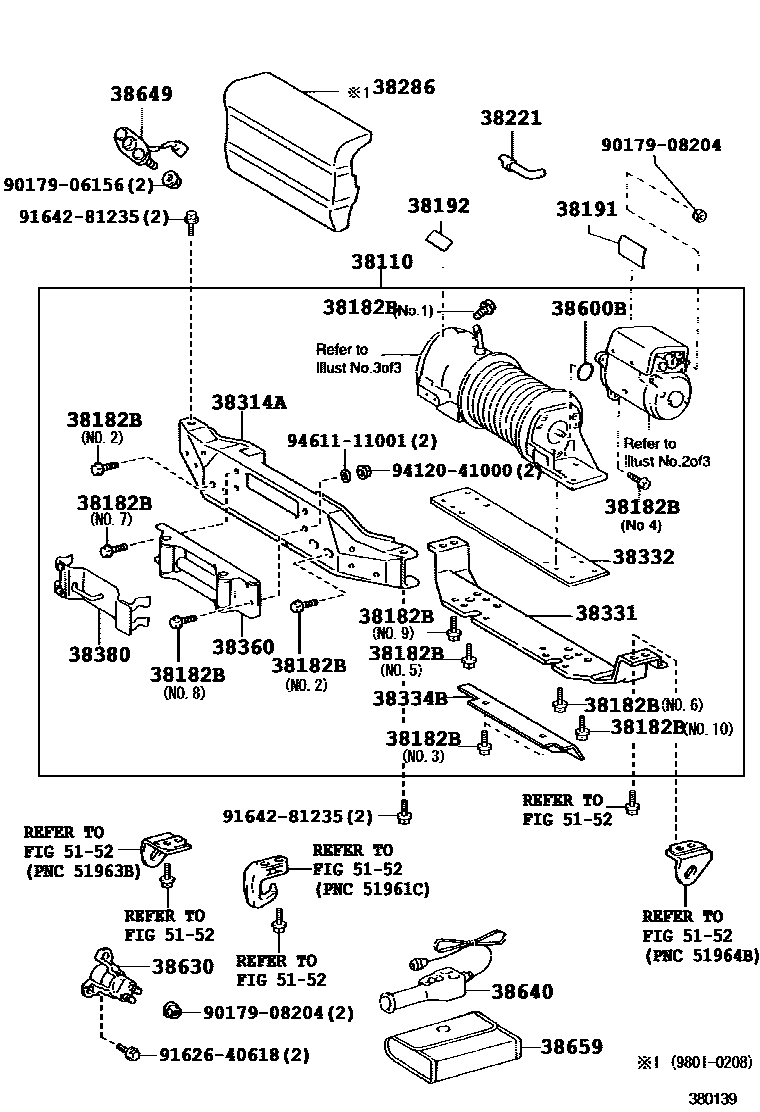

Parts diagram
38110WINCH ASSY
main38110-60240i199801-200208
main38110-60250i199801-200208
main38110-60260i200309-200506
main38110-60270i200505
38182BBOLT, WINCH, NO.1
main38182-40822i200309-200506
*8-1.25PX22-22,NO.1
main38182-41022×4i200309-200506
*10-1.25PX22-22,NO.2
main38182-60825×2i200208-200505
NO.3
main38182-60830×3i200309-200506
*8-1.25PX30-30,NO.4
main38182-61025i199801-200208
*10-1.25PX25-25,(6T),NO.5
main38182-81235i200309-200506
NO.6
main38183-41022×2i199801-200208
NO.7
main38183-41025×2i200309-200506
NO.8
main38183-61025i199801-200208
NO.9
main38183-61235×5i200309-200506
*12-1.25PX35-30,NO.10
main38183-81235i199801-200208
NO.6
38191PLATE, WINCH CAUTION, NO.1
main38191-60121i200208-200505
main38191-60130i200506
38192PLATE, WINCH CAUTION, NO.2
main38192-60090i200208-200505
main38192-60120i200706
38221LEVER, CLUTCH HUB SHIFT
main38221-60240i199801-200208
38286COVER, WINCH
main38208-60100-B0i200008-200208
GRAY ME.,1D2
main38208-60100-E0i199801-199907
LI. GRAYISH BEIGE ME,056 ,1B1
main38208-60100-E1i199909-200208
LT.GRAYISH BEIGE ME.,056 ,1B1
main38208-60100-H0i199801-199907
MEDIUM GRAY ME.,1C3 ,202 ,4E9 ,6Q7 ,8L4
main38208-60100-H1i199907-199909
DK. TAUPE ME.,3N2 ,4P3
main38208-60100-H2i199909-200208
MEDIUM GRAY ME.,1C3 ,202 ,3N2 ,4E9 ,6Q7 ,8L4
main38208-60100-H3i199909-200008
DK.TAUPE ME.,3N2 ,4P3
main38208-60110i199801-200208
38314ACROSSMEMBER, WINCH SUPPORT, FRONT
main38314-60240i200309-200506
main38314-60250i199801-200208
38331BASE, WINCH, NO.1
main38331-60240i199801-200204
main38331-60241i200309-200506
main38331-60250i199801-200204
main38331-60251i200204-200208
38332BASE, WINCH, NO.2
main38332-60240i199801-200204
main38332-60241i200204-200208
main38332-60260i200208-200505
38334BBRACKET, WINCH BASE
main38334-60240i199801-200208
main38334-60260i200208-200505
38360BRACKET ASSY, WINCH ROLLER
main38360-60083i199801-200208
38380HOLDER ASSY, WINCH HOOK
main38380-60022i199801-200208
38600BRING, O (FOR WINCH MOTOR)
main90301-59044i199801-200208
38630SWITCH ASSY, MAGNET, NO.1
main38630-60160i199801-200208
38640SWITCH ASSY, WINCH CONTROL
main38640-35010i199801-200208
38649WIRE, WINCH CONTROL
main38649-60030i199801-200208
38659COVER, WINCH CONTROL SWITCH
main38659-60010i199801-200208
5152SUSPENSION CROSSMEMBER & UNDER COVER
9017906156
9017908204
9162640618
9164281235
9412041000
9461111001

24 parts on this diagram · 6 diagrams in section
