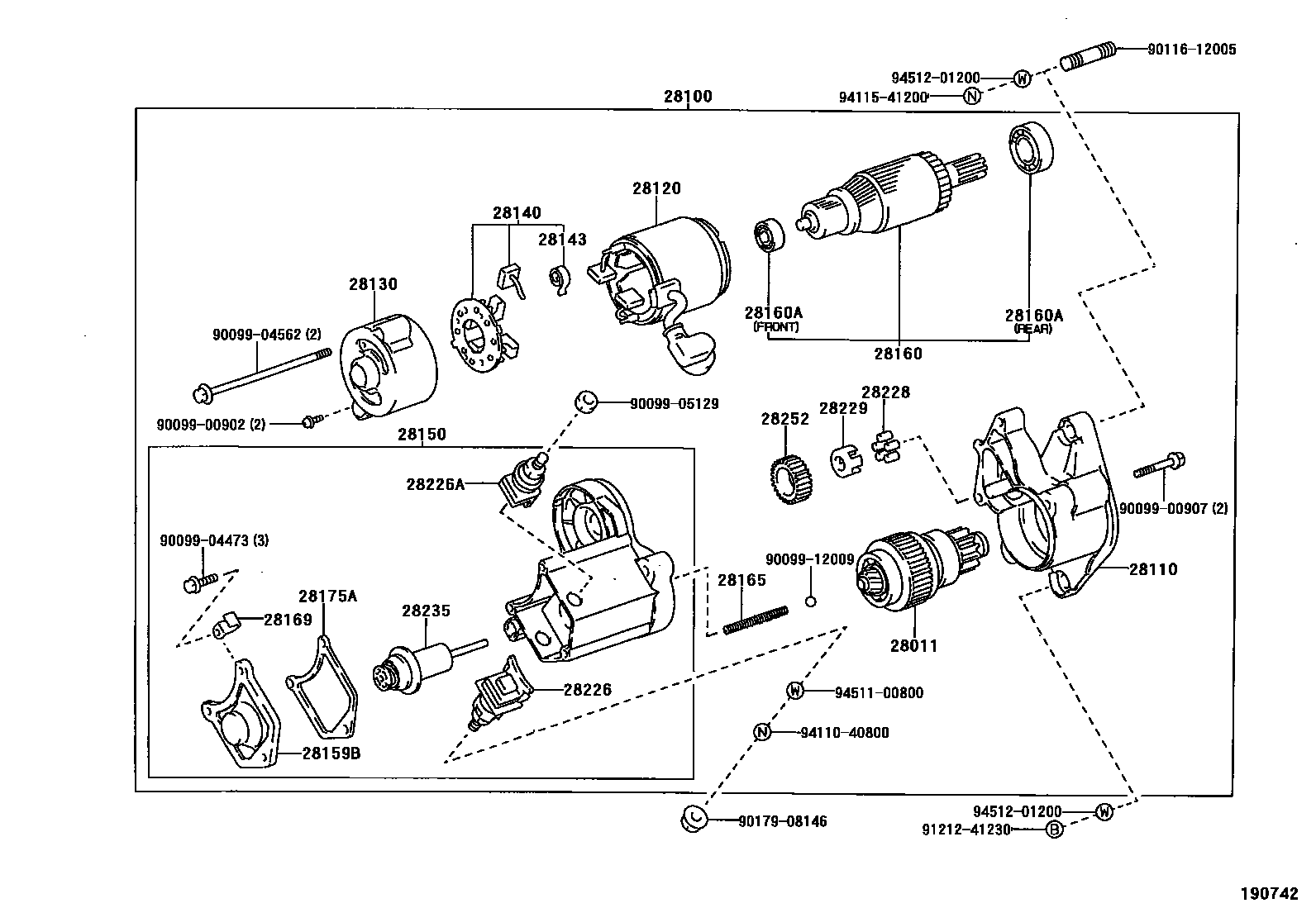

STARTER

0001 112V 1.0KW 0002 112V 2.5KW 0003 112V 1.4KW 0004 112V 1.4KW 0005 112V 2.0KW 0006 112V 2.2KW 0007 112V 2.0KW

28011CLUTCH SUB-ASSY, STARTER

main28011-17020i1HDT..HDJ80;1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

main28011-26042i3F#..FJ80199001-199208

main28011-66020i1FZ#..FZJ80199208-199811

main28011-66030i1FZF..FZJ80..GEN199201-199208

COLD SPEC

main28011-66060i1FZ#..FZJ80..GEN199308-199907

COLD SPEC

28100STARTER ASSY

main28100-17010i1H#..HDJ80,HZJ80199001-199208

12V 2.5KW

main28100-17030i1HZ..HZJ80..LHD..GX..GEN199501-199608

24V 4.5KW

main28100-17040i1HD#,1HZ..HDJ80,HZJ80199208-199608

12V 2.5KW

main28100-17050i1HZ..HZJ80..LHD..LUB..GX199608-199801

24V 4.5KW

main28100-17060i1HD#,1HZ..HDJ80,HZJ80199608-200103

12V 2.5KW

main28100-60070i3F#..FJ80199001-199208

12V 1.0KW

main28100-66020i1FZF..FZJ80199201-199208

12V 1.4KW

main28100-66030i1FZF..FZJ80..GEN199201-199208

12V 2.2KW

main28100-66040i1FZFE..FZJ80199811

12V 1.4KW

main28100-66050i1FZ#..FZJ80..GEN199208-199308

12V 2.2KW

main28100-66060i1FZF..FZJ80199907-200109

12V 2.0KW

28110HOUSING ASSY, STARTER DRIVE

main28110-60070i3F#..FJ80199001-199208

main28110-66020i1FZF..FZJ80199201-199208

main28110-66060i1FZF..FZJ80..RHD..VX199308-199501

main28115-17020i1HZ..HZJ80..RHD..SOB..GX199208-199901

main28115-66030i1FZF..FZJ80..GEN199201-199208

COLD SPEC

28120YOKE ASSY, STARTER

main28120-26071i3F#..FJ80199001-199208

main28120-54380i1FZF..FZJ80199907-200109

COLD SPEC

main28120-56071i1HZ..HZJ80..LHD..LUB..GX199501-199801

COLD SPEC

main28120-56081i1HD#,1HZ..HDJ80,HZJ80199208-200103

main28120-64040i1FZF..FZJ80..GEN199201-199208

COLD SPEC

main28120-66040i1FZ#..FZJ80199306-199811

main28120-74070i1FZF..FZJ80199201-199208

28130FRAME ASSY, STARTER COMMUTATOR END

main28130-17030i1H#..HDJ80,HZJ80199208-199304

main28130-34060i3F#..FJ80199001-199208

main28130-54010i1HDT..HDJ80;1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

main28130-56300i1HDT..HDJ80..ARL199304-199501

main28130-66020i1FZF..FZJ80199201-199208

main28130-66060i1FZF..FZJ80..LHD..SOB..STD..GEN199308-200109

28140HOLDER ASSY, STARTER BRUSH

main28140-26070i3F#..FJ80199001-199208

main28140-35060i1FZ#..FZJ80199208-199306

main28140-54380i1FZF..FZJ80199907-200109

COLD SPEC

main28140-66030i1FZF..FZJ80..GEN199201-199208

COLD SPEC

main28140-76070i1FZ#..FZJ80199306-199811

main28140-77090i1HD#,1HZ..HDJ80,HZJ80199208-200103

28143SPRING, STARTER BRUSH

main28143-54380×4i1FZFE..FZJ80..(STD,VX)..GEN199308-199907

main90099-17112×4i1FZF,3F#..FJ80,FZJ80199001-199208

main90099-17115×4i1FZF..FZJ80..GEN199201-199208

12V 2.0KW

28150SWITCH ASSY, MAGNET STARTER

main28150-17010i1HDT..HDJ80;1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

main28150-17030i1HZ..HZJ80..LHD..GX..GEN199501-199608

COLD SPEC

main28150-17040i1HD#,1HZ..HDJ80,HZJ80199208-199608

main28150-17050i1HZ..HZJ80..LHD..LUB..GX199608-199801

COLD SPEC

main28150-17060i1HD#,1HZ..HDJ80,HZJ80199608-200103

main28150-34080i3F#..FJ80199001-199208

main28150-66020i1FZF..FZJ80199201-199208

main28150-66030i1FZF..FZJ80..GEN199201-199208

COLD SPEC

main28150-66040i1FZ#..FZJ80199208-199306

main28150-66041i1FZ#..FZJ80199306-199811

main28150-66050i1FZ#..FZJ80..GEN199208-199308

COLD SPEC

main28150-66060i1FZF..FZJ80199907-200109

COLD SPEC

28159BCOVER, MAGNET SWITCH

main28159-10040i1FZ#..FZJ80..GEN199208-199308

main28159-17030i1HDT..HDJ80..ARL199208-199501

main28159-54380i1FZFE..FZJ80..GX..GEN;1FZF..FZJ80..RHD..(GX,STD);1FZF..FZJ80..LHD..(GX,VX)..GEN199308-199801

28160ARMATURE ASSY, STARTER

main28160-26071i3F#..FJ80199001-199208

main28160-47040i1HD#,1HZ..HDJ80,HZJ80199208-200103

main28160-64041i1FZF..FZJ80..GEN199201-199208

COLD SPEC

main28160-74070i1FZFE..FZJ80199811

main28160-75120i1FZ#..FZJ80..GEN199308-199907

COLD SPEC

main28160-77090i1HZ..HZJ80..LHD..LUB..GX199501-199801

COLD SPEC

28160ABEARING, STARTER ARMATURE

main28253-45020i3F#..FJ80199001-199208

FRONT

main28253-54070i1FZ#..FZJ80..GEN199208-199308

FRONT

main90099-10107i1HDT..HDJ80..LHD;1HZ..HZJ80..LHD..SOB..GEN;1HZ..HZJ80..SOB..(ARL,GCC);1HDFT,1HZ..HDJ80,HZJ80..LUB199208-199801

FRONT

main90099-10113i3F#..FJ80199001-199208

REAR

main90099-10119i1HDT..HDJ80..LHD;1HZ..HZJ80..LHD..SOB..GEN;1HZ..HZJ80..SOB..(ARL,GCC);1HDFT,1HZ..HDJ80,HZJ80..LUB199208-199801

REAR

main90099-10143i1FZF..FZJ80..GEN199201-199208

COLD SPEC,REAR

main90099-10196i1FZF..FZJ80199201-199208

FRONT

main90099-10197i1FZF..FZJ80..RHD..VX199308-199501

REAR

main90099-10208i1FZFE..FZJ80..(STD,VX)..GEN199308-199907

FRONT

28165SPRING, STARTER MAGNET SWITCH RETURN

main28165-26040i1FZF..FZJ80..GEN199201-199208

COLD SPEC

main28165-76070i1FZFE..FZJ80..GX..GEN;1FZF..FZJ80..RHD..(GX,STD);1FZF..FZJ80..LHD..(GX,VX)..GEN199308-199801

main28165-77090i1HDT..HDJ80;1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

28169CLAMP, STARTER MOTOR LEAD WIRE

main28169-10040i3F#..FJ80199001-199208

main28169-54380i1FZF..FZJ80..RHD..VX199308-199501

28175AGASKET, MAGNET SWITCH COVER

main28175-10040i3F#..FJ80199001-199208

main28175-54380i1FZF..FZJ80..RHD..VX199308-199501

main28175-56310i1HDT..HDJ80..LHD;1HZ..HZJ80..LHD..SOB..GEN;1HZ..HZJ80..SOB..(ARL,GCC);1HDFT,1HZ..HDJ80,HZJ80..LUB199208-199801

28226STARTER KIT, BATTERY TERMINAL

main28226-17030i1HZ..HZJ80..LHD..LUB..GX199508-199801

COLD SPEC

main28226-54320i1HDT..HDJ80..LHD;1HZ..HZJ80..LHD..SOB..GEN;1HZ..HZJ80..SOB..(ARL,GCC);1HDFT,1HZ..HDJ80,HZJ80..LUB199208-199801

main28226-56250i1HDT..HDJ80;1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

main28226-66060i1FZF..FZJ80..LUB..STD199308-199711

main28226-72080i3F#..FJ80199001-199208

main28226-76100i1FZ#..FZJ80..GEN199208-199308

28226ASTARTER KIT, MOTOR TERMINAL

main28226-54220i1HDT..HDJ80;1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

main28226-72010i1FZF..FZJ80..LHD..SOB..STD..GEN199208-200109

28228ROLLER, STARTER IDLE GEAR CLUTCH

main28228-26040×5i1FZF,3F#..FJ80,FZJ80199001-199208

main28228-56080×5i1HDT..HDJ80;1HZ..HZJ80..RHD;1HZ..HZJ80..LHD..(GX,VX);1HZ..HZJ80..LHD..4F..STD199001-199208

28229RETAINER, STARTER IDLE GEAR

main28229-26040i3F#..FJ80199001-199208

main28229-56080i1HDT..HDJ80..ARL199208-199501

main28229-74070i1FZF..FZJ80..RHD..VX199308-199501

28235PLUNGER, MAGNET SWITCH

main28235-17030i1HDT,1HZ..HDJ80,HZJ80..RHD..(STD,VX)..GEN199208-200103

main28235-35080i1FZ#..FZJ80..GEN199208-199308

COLD SPEC

main28235-54380i1FZFE..FZJ80..GX..GEN;1FZF..FZJ80..RHD..(GX,STD);1FZF..FZJ80..LHD..(GX,VX)..GEN199308-199801

28252GEAR, STARTER IDLE

main28254-45020i3F#..FJ80199001-199208

main28254-64040i1FZ#..FZJ80..GEN199208-199308

COLD SPEC

main28254-64130i1FZFE..FZJ80..(STD,VX)..GEN199308-199907

main28254-74070i1FZF..FZJ80199201-199208

main28254-77090i1HDT,1HZ..HDJ80,HZJ80..RHD..(STD,VX)..GEN199208-200103

9009900902

main90099-00902

9009900907

main90099-00907

9009904473

main90099-04473

9009904562

main90099-04562

9009905129

main90099-05129

9009912009

main90099-12009

9011612005

main90116-12005

9017908146

main90179-08146

9121241230

main91212-41230

9411040800

main94110-40800

9411541200

main94115-41200

9451100800

main94511-00800

9451201200

main94512-01200

33 parts on this diagram · 7 diagrams in section
