ALTERNATOR

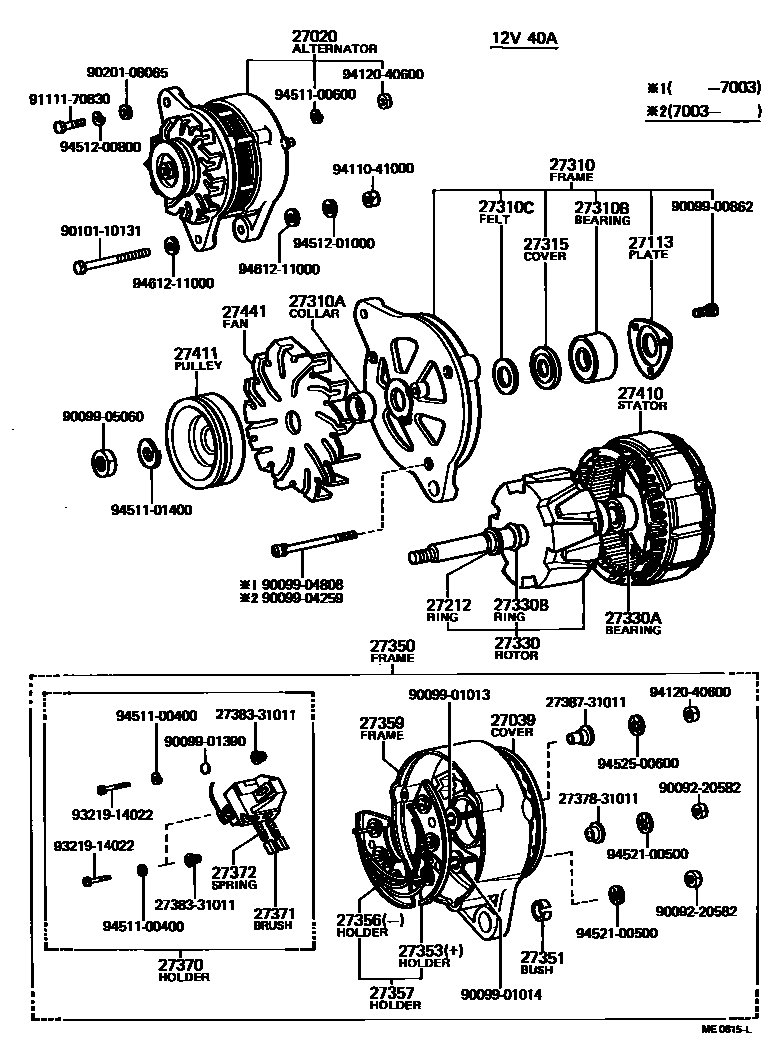

Parts diagram
27020ALTERNATOR ASSY
main27020-47033i197901-198007
12V 35A,FOR VACUUM PUMP
main27020-47040i197204-197304
12V 35A
main27020-47041i197304-197608
12V 35A
main27020-47050i197901-198007
24V 20A,FOR VACUUM PUMP
main27020-56012i197402-197709
24V 15A,FOR VACUUM PUMP
main27020-56013i197803-198007
24V 15A,FOR VACUUM PUMP
main27020-56022i197507-197709
12V 35A,FOR VACUUM PUMP
main27020-56023i197709-198007
12V 35A,FOR VACUUM PUMP
main27020-56031i197402-197709
24V 20A,FOR VACUUM PUMP
main27020-56032i197709-198007
24V 20A,FOR VACUUM PUMP
main27020-56040i197608-197709
24V 15A
main27020-56050i197507-197608
12V 35A
main27020-60032i196903-197101
12V 40A
main27020-60033i197101-197209
12V 40A
main27020-60040i196903-197501
12V 55A
main27020-60070i197209-197401
12V 40A
main27020-60071i197401-197508
12V 40A
main27020-60072i197508-197709
12V 40A
main27020-60073i197709-198002
12V 40A
main27020-61030i197501-197508
12V 50A
main27020-61031i197508-197709
12V 50A
main27020-61032i197709-197909
12V 50A
main27020-61033i197909-198007
12V 50A,12V 50A
main27020-61060i197804-198002
12V 40A,NEW SOUTH WALES
main27020-61150i198002-198007
12V 40A,12V 40A
main27020-61160i198002-198007
12V 40A,NEW SOUTH WALES
27039COVER, ALTERNATOR REAR END
main27039-15010i197909-198007
12V 50A
main27039-24030i197209-197401
12V 40A
main27039-26020i197401-197909
12V 40 & 50A
main27039-33011i197101-197209
12V 40A
main27039-47040i197204-197608
L/VACUUM PUMP
main27041-56040i197402-197608
24V 15A,L/VACUUM PUMP
27113PLATE, BEARING RETAINER, ALTERNATOR
main27113-20010i196903-197501
12V 55A
main27312-31011i197804-198007
12V 40A,NEW SOUTH WALES
main27312-56011i197501-198007
W/VACUUM PUMP
main27312-66010i197204-197608
L/VACUUM PUMP
27212RING, SPACE(FOR ALTERNATOR ROTOR)
main27212-39050i197709-198007
12V 40A
main27212-56010i197501-198007
W/VACUUM PUMP
main27412-45070i197709-198007
12V 50A
main90099-01083i196903-197501
12V 55A
main90099-19229i197204-197608
L/VACUUM PUMP
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-26101i197709-198007
12V 50A
main27310-31011i196903-197709
12V 40 & 50A
main27310-34030i197709-198007
12V 40A
main27310-40041i196903-197501
12V 55A
main27310-45020i197804-198007
12V 40A,NEW SOUTH WALES
main27310-46032i197501-198007
W/VACUUM PUMP
main27310-47040i197204-197608
L/VACUUM PUMP
main27310-56011i197402-198007
27310ACOLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)
main27314-56010i197204-198007
main27412-31040i197709-198007
12V 50A
main90099-05060i197804-198007
12V 40A,NEW SOUTH WALES
main90099-19032i196903-197501
12V 55A
main90099-19075i197401-197709
12V 40 & 50A
main90099-19203i197006-197401
12V 40A
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10013i196903-197709
6203Z
main90099-10082i197204-198007
6304 2NSL
main90099-10109i197709-197812
12V 40A
main90099-10114i197709-197812
12V 50A
27310CFELT(FOR ALTERNATOR DRIVE END FRAME)
main90099-02004i196903-198007
27315COVER, ALTERNATOR FELT, INNER NO.1
main27312-31011i197804-198007
NEW SOUTH WALES
main27313-31011i196903-198007
27330ROTOR ASSY, ALTERNATOR
main27330-33010i196903-198007
12V 40A
main27330-43012i197501-197709
12V 50A
main27330-45020i197804-198007
12V 40A,NEW SOUTH WALES
main27330-45070i197709-198007
12V 50A
main27330-46031i197507-197709
12V 35A,W/VACUUM PUMP
main27330-47040i197204-197608
L/VACUUM PUMP
main27330-56010i197402-197803
24V 15A,W/VACUUM PUMP
main27330-56030i197901-198007
24V 20A,W/VACUUM PUMP
main27330-56040i197402-197608
24V 15A,L/VACUUM PUMP
main27330-56050i197608-197709
12V 35A,L/VACUUM PUMP
main27330-60010i196903-197501
12V 55A
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10008i197204-197608
L/VACUUM PUMP,6202 VV
main90099-10012i196903-197501
12V 55A,6202Z
main90099-10015i197402-197608
L/VACUUM PUMP,6302 VV
main90099-10103i197804-197812
12V 40A 6201ZZ.NEW SOUTH WALES
main90099-10111i197812-198007
6201ZZ
main97110-06201i196903-197709
12V 40 & 50A,6201Z
27330BRING, SNAP(FOR ALTERNATOR ROTOR)
main90099-07048i196903-197709
12V 40 & 50A
main90099-07103i197402-197501
27350FRAME ASSY, RECTIFIER END
main27350-13020i197709-197909
12V 50A
main27350-24061i197501-197508
12V 40A
main27350-24062i197508-197709
12V 40A
main27350-24063i197709-198007
12V 40A
main27350-24080i197501-197508
12V 50A
main27350-24081i197508-197709
12V 50A
main27350-33010i196903-197006
12V 40A
main27350-33011i197006-197101
12V 40A
main27350-33012i197101-197209
12V 40A
main27350-46032i197501-197709
W/VACUUM PUMP
main27350-46033i197709-198007
W/VACUUM PUMP
main27350-47040i197204-197304
main27350-47041i197304-197608
L/VACUUM PUMP
main27350-56011i197402-197709
W/VACUUM PUMP
main27350-56013i197709-198007
main27350-56040i197402-197608
24V 15A,L/VACUUM PUMP
main27350-56050i197608-197709
12V 35A,L/VACUUM PUMP
main27350-60041i196903-197501
12V 55A
main27350-60070i197209-197401
12V 40A
main27350-60071i197401-197501
12V 40A
main27350-61060i197804-198007
12V 40A,NEW SOUTH WALES
27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)
main27351-25010i197209-197709
12V 40 & 50A
main27351-30010i196903-197209
12V 40A
main27351-38051i197709-198007
12V 40 & 50A
main27351-46030i197204-197304
main27351-56012i197304-197709
main27351-56013i197709-198007
main27351-60012i196903-197501
12V 55A
27353HOLDER, W/RECTIFIER POSITIVE, ALTERNATOR
main27353-24030i197209-197401
12V 40A
main27353-26020i197501-198007
12V 40A
main27353-31012i196903-197209
12V 40A
main27353-34051i197909-198007
12V 50A
main27353-44040i197501-197709
12V 50A
main27353-45081i197709-197909
12V 50A
main27353-56011i197402-197501
main27353-60040i196903-197501
12V 55A
main27353-60070i197401-197501
12V 40A
27356HOLDER, W/RECTIFIER NEGATIVE, ALTERNATOR
main27356-24030i197209-197401
12V 40A
main27356-26020i197401-198007
12V 40A
main27356-31012i196903-197209
main27356-34051i197909-198007
12V 50A
main27356-44040i197501-197709
12V 50A
main27356-45080i197709-197909
12V 50A
main27356-56010i197501-198007
W/VACUUM PUMP
main27356-61060i197804-198007
12V 40A,NEW SOUTH WALES
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-24030i197209-197401
12V 40A
main27357-26020i197501-197709
12V 40A
main27357-31012i196903-197209
12V 40A
main27357-44040i197501-197709
12V 50A
main27357-56011i197501-198007
W/VACUUM PUMP
main27357-60070i197401-197501
12V 40A
main27357-61060i197804-198007
12V 40A,NEW SOUTH WALES
27359FRAME, ALTERNATOR RECTIFIER END
main27359-24030i197209-197401
12V 40A
main27359-24100i197909-198007
12V 50A
main27359-26020i197401-197508
12V 40 & 50A
main27359-33011i196903-197209
12V 40A
main27359-36061i197709-198007
12V 40A
main27359-41041i197508-197709
12V 40 & 50A
main27359-45081i197709-197909
12V 50A
main27359-47041i197204-197608
L/VACUUM PUMP
main27359-60014i196903-197501
12V 55A
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-24030i197209-197401
12V 40A
main27370-26020i197501-197508
12V 40 & 50A
main27370-31012i196903-197209
12V 40A
main27370-45011i197401-197501
12V 40A
main27370-45061i197804-198007
12V 40A,NEW SOUTH WALES
main27370-47040i197204-197608
L/VACUUM PUMP
main27370-56010i197501-197709
HJ:W/VACUUM PUMP
main27370-60080i197709-198007
27371BRUSH, ALTERNATOR
main27371-31011×2i197804-198007
12V 40A,NEW SOUTH WALES
main27371-44070×2i197909-198007
12V 50A
main27371-50020i196903-197501
BLACK,12V 55A
main27377-31010i196903-197501
RED,12V 55A
27372SPRING, ALTERNATOR BRUSH
main27372-31011×2i197804-198007
12V 40A,NEW SOUTH WALES
main27372-40010×2i196903-197501
12V 55A
main90099-17114×2i197909-198007
12V 50A
27410STATOR ASSY, ALTERNATOR
main27410-26020i197401-198007
12V 40A
main27410-26030i197804-198007
12V 40A,NEW SOUTH WALES
main27410-33010i196903-197401
12V 40A
main27410-34050i197709-197909
12V 50A
main27410-41080i197909-198007
12V 50A
main27410-44040i197501-197508
12V 50A
main27410-46031i197507-197709
12V 35A
main27410-56010i197402-197803
24V 15A
main27410-56030i197901-198007
24V 20A
main27410-60040i196903-197501
12V 55A
27411PULLEY, ALTERNATOR
main27411-47021i197204-198007
main27411-56010i197402-197709
main27411-56020i197709-198007
main27411-60010i196903-197501
12V 55A
main27411-60032i197804-198007
12V 40A,NEW SOUTH WALES
27441FAN, ALTERNATOR
main27441-31011i196903-197401
12V 40A
main27441-34030i197401-198007
12V 40 & 50A
main27441-46030i197204-197507
main27441-46031i197507-198007
main27441-60010i196903-197501
12V 55A
2737831011INSULATOR, ALTERNATOR, NO.1
2738331011WASHER, ALTERNATER TERMINAL INSULATOR, NO.1
2738731011INSULATOR, TERMINAL
9009220582
9009900862
9009901013
9009901014
9009901390
9009904259
9009904808
9009905060
9010110131
9020108065
9111170830
9321914022
9411041000
9412040600
9451100400
9451100600
9451101400
9451200800
9451201000
9452100500
9452500600
9461211000

49 parts on this diagram · 9 diagrams in section
