REAR DOOR LOCK & HANDLE

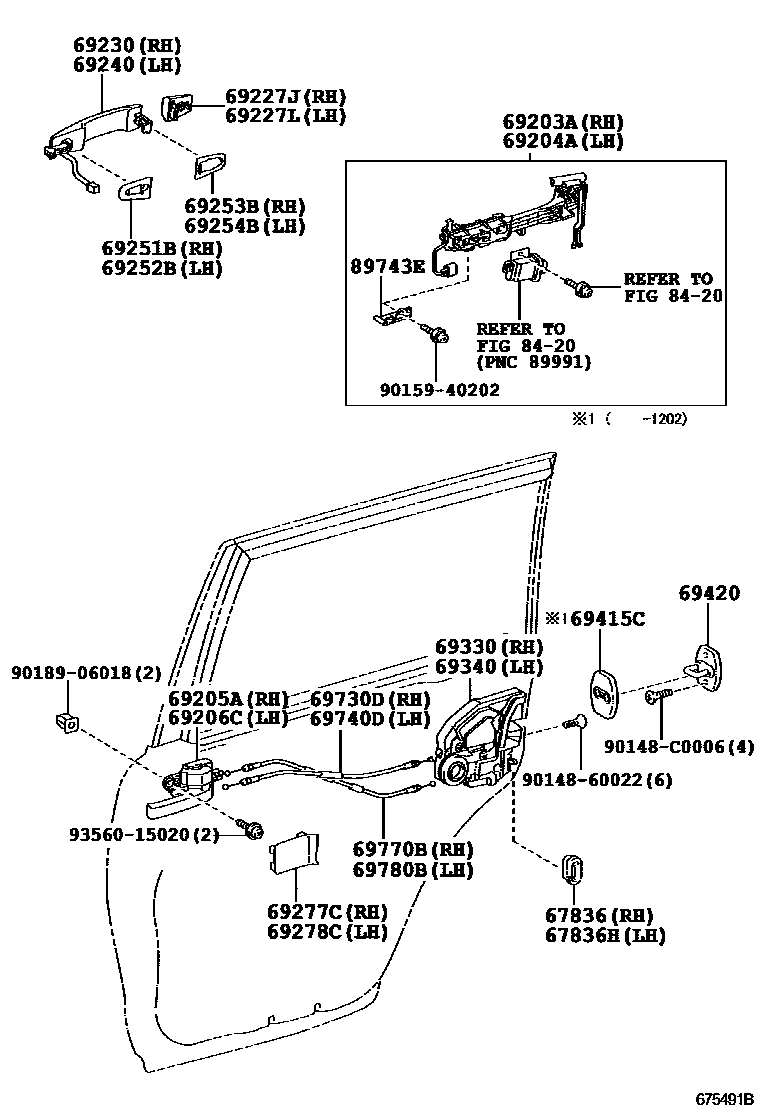

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-02040i201601
main67836-12040i200712-201601
67836HCOVER, REAR DOOR LOCK CHILD PROTECTION, LH
main67836-02040i201601
main67836-12040i200712-201601
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-60020i201601
main69203-60050i200712-201601
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-60020i201601
main69204-60050i200712-201601
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-60120i200712-201202
SILVER PAINTED
main69205-60140-C0i201202-201601
BLACK,TRIM0#
main69205-60140-C0i200712-201202
BLACK,TRIM4#
main69205-60140-C0i201601-201612
BLACK,TRIM0#,1#
main69205-60150i201202-201601
VX PACKAGE
main69205-60170i201601-201612
CHROME PLATED
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-60120i200712-201202
SILVER PAINTED
main69206-60140-C0i200712-201202
BLACK,TRIM4#
main69206-60140-C0i201202-201601
BLACK,TRIM0#
main69206-60140-C0i201601-201612
BLACK,TRIM0#,1#
main69206-60150i201202-201601
VX PACKAGE
main69206-60160i201601-201612
CHROME PLATED
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69227-60060-A2i200712-201601
WHITE,056
main69227-60060-C0i200712-201601
BLACK,202
main69227-60060-G1i200712-201601
DARK GREEN MC.,6R4
main69227-60110-A1i201601-201612
WHITE PEARL CS.,070
main69227-60110-C0i201601-201612
BLACK,202
main69227-60110-G0i201601-201612
DARK GREEN MC.,6R4
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69227-60110-A1i201601-201612
WHITE PEARL CS.,070
main69227-60110-C0i201601-201612
BLACK,202
main69227-60110-G0i201601-201612
DARK GREEN MC.,6R4
main69228-60030-A2i200712-201601
WHITE,056
main69228-60030-C0i200712-201601
BLACK,202
main69228-60030-G1i200712-201601
DARK GREEN MC.,6R4
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-60100-A1i200712-201601
WHITE,056
main69210-60100-C0i200712-201601
BLACK,202
main69210-60100-G0i200712-201601
DARK GREEN MC.,6R4
main69210-60260-A1i201601-201612
WHITE PEARL CS.,070
main69210-60260-C0i201601-201612
BLACK,202
main69210-60260-G0i201601-201612
DARK GREEN MC.,6R4
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69210-60100-A1i200712-201601
WHITE,056
main69210-60100-C0i200712-201601
BLACK,202
main69210-60100-G0i200712-201601
DARK GREEN MC.,6R4
main69210-60260-A1i201601-201612
WHITE PEARL CS.,070
main69210-60260-C0i201601-201612
BLACK,202
main69210-60260-G0i201601-201612
DARK GREEN MC.,6R4
69251BPAD, REAR DOOR OUTSIDE HANDLE, NO.1 RH
main69241-60030i201601
main69241-60040i200712-201601
69252BPAD, REAR DOOR OUTSIDE HANDLE, NO.1 LH
main69241-60030i201601
main69241-60050i200712-201601
69253BPAD, REAR DOOR OUTSIDE HANDLE, NO.2 RH
main69242-60040i201601
main69242-60060i200712-201601
69254BPAD, REAR DOOR OUTSIDE HANDLE, NO.2 LH
main69242-60040i201601
main69242-60070i200712-201601
69277CBEZEL, REAR DOOR INSIDE HANDLE, RH
main69277-60090-C0i201601-201612
BLACK,TRIM0#,1#
main69277-60090-C0i201601-201612
BLACK,TRIM0#,2#,4#
main69277-60090-E0i200712-201202
DK. BROWN,TRIM4#
main69277-60090-E1i201202-201601
ORCHID BROWN,TRIM0#
69278CBEZEL, REAR DOOR INSIDE HANDLE, LH
main69278-60060-C0i201601-201612
BLACK,TRIM0#,1#
main69278-60060-C0i201601-201612
BLACK,TRIM0#,2#,4#
main69278-60060-E0i200712-201202
DK. BROWN,TRIM4#
main69278-60060-E1i201202-201601
ORCHID BROWN,TRIM0#
69330LOCK ASSY, REAR DOOR, RH
main69050-60100i200712-201601
69340LOCK ASSY, REAR DOOR, LH
main69060-60100i200712-201601
69415CCOVER, DOOR LOCK STRIKER, REAR
main69415-33010i200712-201202
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-30060i200712-201202
main69410-60030i201202-201601
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-60020i200712-201601
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-60020i200712-201601
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-60050i200712-201601
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-60050i200712-201601
8420
89743EBRACKET, ELECTRICAL KEY WIRE HARNESS
main89743-53010i200712-201601
RH
main89743-53020i200712-201601
LH
9014860022
90148C0006
9015940202
9018906018
9356015020

31 parts on this diagram · 2 diagrams in section
