BRAKE TUBE & CLAMP

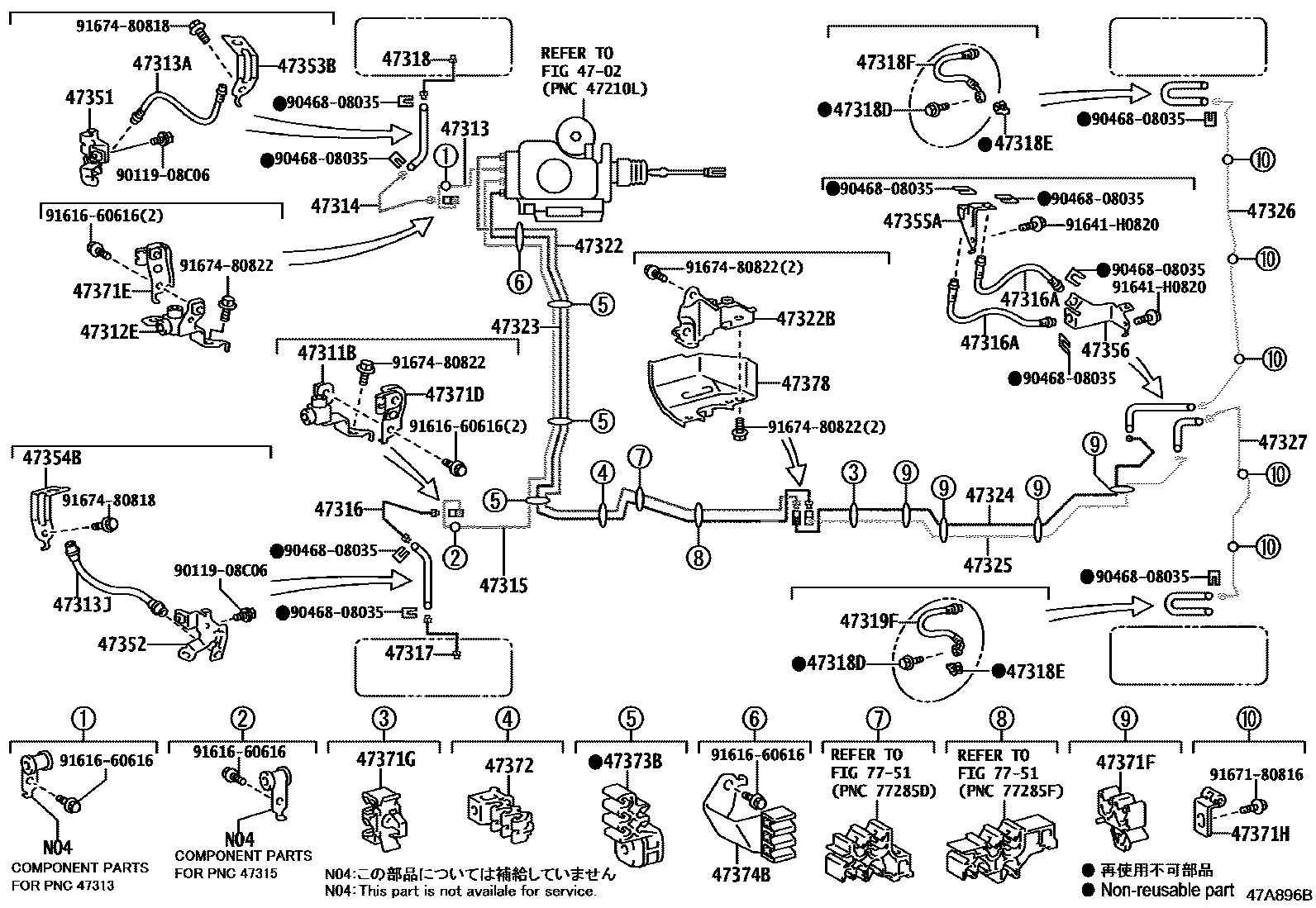

Parts diagram
4702BRAKE MASTER CYLINDER
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10281i201708-202312
47312TUBE, FRONT BRAKE, NO.2
main47312-3D320i201708-202312
main47312-60A62i201708-202312
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-10282i201708-202312
47313TUBE, FRONT BRAKE, NO.3
main47313-60451i201708-202312
main47313-60461i201708-202312
main47313-60471i201708-202312
main47313-60481i201708-202312
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02J01i201708-202312
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02J01i201708-202312
47314TUBE, FRONT BRAKE, NO.4
main47314-60301i201708-202312
47315TUBE, FRONT BRAKE, NO.5
main47315-35480i201708-202312
main47315-60541i201708-202312
main47315-60571i201708-202312
main47315-60680i201708-202312
47316TUBE, FRONT BRAKE, NO.6
main47316-60631i201708-202312
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02H20i201708-202008
main90947-02J85i202008-202312
47317TUBE, FRONT BRAKE, NO.7
main47317-60210i201708-202312
47318TUBE, FRONT BRAKE, NO.8
main47314-60380i201708-202312
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i201708-202312
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020i201708-202312
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02H17i201708-202312
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02H18i201708-202312
47322TUBE, REAR BRAKE, NO.2
main47322-35A20i201708-202312
main47322-60A71i201708-202312
main47322-60B01i201708-202312
main47322-60C60i202008-202312
main47322-60C80i202008-202312
main47322-60D50i201708-202008
main47322-60D70i201708-202007
main47322-60E00i202008-202312
47322BWAY, NO.2(FOR REAR BRAKE TUBE)
main90412-10283i201708-202312
main90412-10305i201708-202312
47323TUBE, REAR BRAKE, NO.3
main47323-35300i201708-202312
main47323-60831i201708-202312
main47323-60861i201708-202312
main47323-60B10i202008-202312
main47323-60C40i201708-202312
main47323-60C60i201708-202312
47324TUBE, REAR BRAKE, NO.4
main47324-60391i201708-202010
main47324-60392i202010
main47324-60421i201708-202010
main47324-60422i202010-202312
main47324-60460i201708-202010
main47324-60461i202010-202312
47325TUBE, REAR BRAKE, NO.5
main47325-60351i201708-202010
main47325-60352i202010
main47325-60381i201708-202010
main47325-60382i202010-202312
main47325-60420i201708-202010
main47325-60421i202010-202312
47326TUBE, REAR BRAKE, NO.6
main47326-60371i201708-202010
main47326-60372i202010-202312
47327TUBE, REAR BRAKE, NO.7
main47327-60231i201708-202010
main47327-60232i202010-202312
47351BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
main47351-60350i201708-202312
47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
main47352-60210i201708-202312
47353BBRACKET, FLEXIBLE HOSE, NO.3
main47353-60150i201708-202312
47354BBRACKET, FLEXIBLE HOSE, NO.4
main47354-60140i201708-202312
47355ABRACKET, FLEXIBLE HOSE, NO.5
main47355-60200i201708-202312
main47355-60210i201708
47356BRACKET, FLEXIBLE HOSE, NO.6
main47356-60031i201708-202312
47371DCLAMP, BRAKE TUBE, NO.8
main47371-60160i201708-202312
47371ECLAMP, BRAKE TUBE, NO.9
main47371-60170i201708-202312
47371FCLAMP, BRAKE TUBE, NO.10
main90469-07019i201708-202312
47371GCLAMP, BRAKE TUBE, NO.11
main90469-07022i201708-202312
47371HCLAMP, BRAKE TUBE, NO.12
main90461-08639i201708-202312
47372CLAMP, BRAKE TUBE, NO.2
main90949-01C95i201708-202312
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01E27i201708-202312
main90949-01E29i201708-202312
47374BCLAMP, BRAKE TUBE, NO.4
main90949-04063i201708-202312
47378PROTECTOR, BRAKE TUBE
main47378-60090i201708-202312
7751FUEL TANK & TUBE
9011908C06
9046808035
9161660616
91641H0820
9167180816
9167480818
9167480822

47 parts on this diagram · 10 diagrams in section
