REAR DISC BRAKE CALIPER & DUST COVER

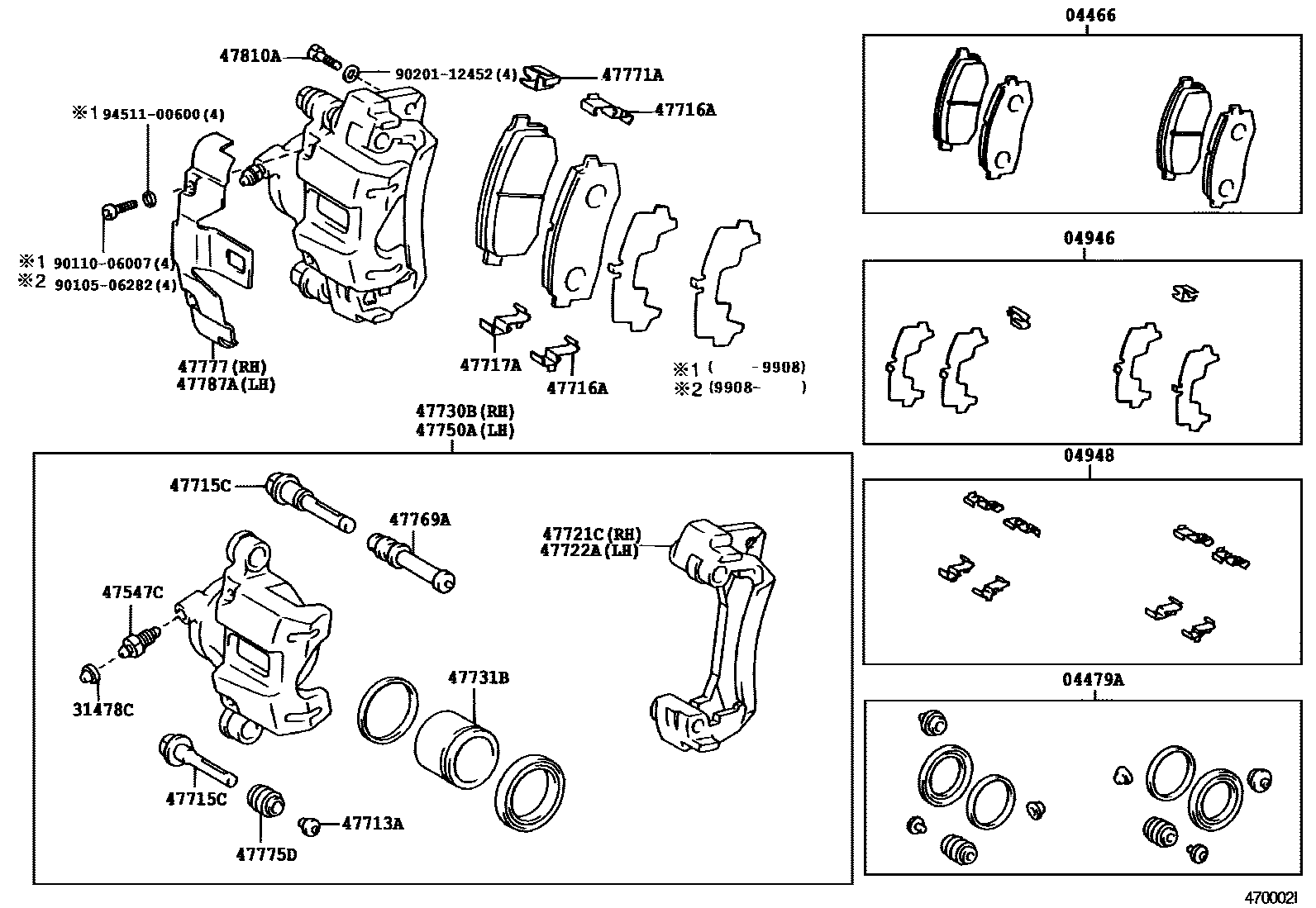

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-60010i199604-200006
MARK NBK PN524
main04466-60080i200006-200209
MARK NBK PN524-EE
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-60030i199604-200209
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-30100i199604-200209
04948FITTING KIT, DISC BRAKE, REAR
main04947-22050i199910
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-30010×2i199604-200209
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-12030×2i199604-200209
47713APLUG, HOLE(FOR REAR DISC BRAKE CYLINDER)
main90950-01301×2i199604-200209
47715CPIN, CYLINDER SLIDE(FOR REAR DISC BRAKE)
main47715-22010×4i199604-200001
main47715-43010×4i200001
47716APLATE, PAD SUPPORT, NO.1(FOR REAR DISC BRAKE)
main47716-22010×4i199906
47717APLATE, PAD SUPPORT, NO.2(FOR REAR DISC BRAKE)
main47717-22010×4i199906
47721CMOUNTING, REAR DISC BRAKE CYLINDER, RH
main47721-60020i199604-200209
47722AMOUNTING, REAR DISC BRAKE CYLINDER, LH
main47722-60020i199604-200209
47730BCYLINDER ASSY, REAR DISC BRAKE, RH
main47730-60070i199604-199801
main47730-60110i199801-200209
47731BPISTON, REAR DISC BRAKE
main47731-60020×2i199604-200209
47750ACYLINDER ASSY, DISC BRAKE, REAR LH
main47750-60070i199604-199801
main47750-60110i199801-200209
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-22010×2i199604-200209
47771APLATE, PAD WEAR INDICATOR(FOR REAR DISC BRAKE)
main47771-22030×2i199604-199910
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47775-22010×2i199604-200209
47777PROTECTOR, DUST BOOT, RH
main47777-60010i199604-200209
47787APROTECTOR, DUST BOOT, LH
main47777-60010i199604-200209
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90101-12167×4i199604-200209
9010506282
9011006007
9020112452
9451100600

25 parts on this diagram · 1 diagram in section
