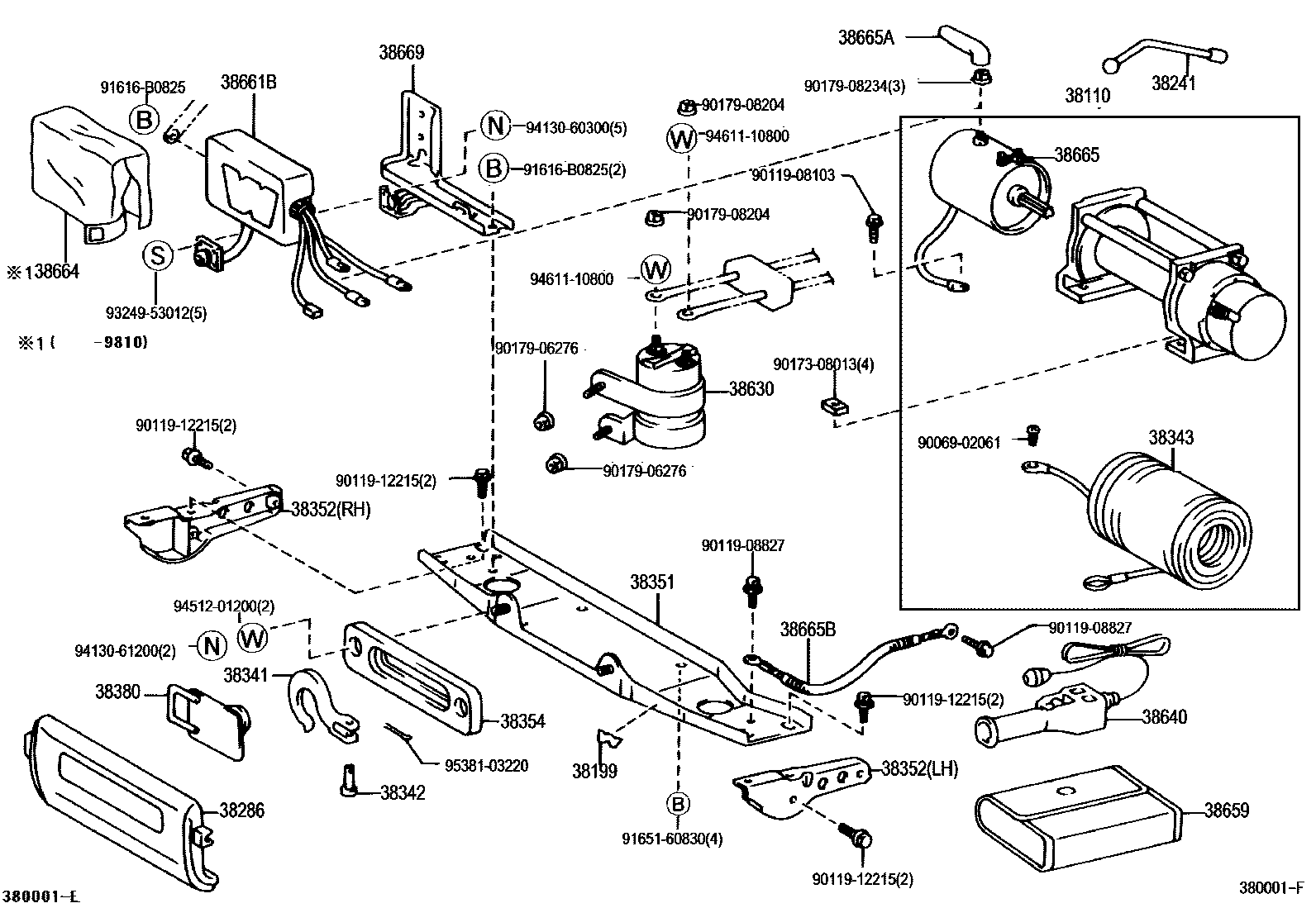

WINCH

0001 1 0002 1 0003 1 0005 1

38110WINCH ASSY

main38110-0W010iRZJ95..CBR;KZJ9#,LJ9#,RZJ90,VZJ9#..GCC,GEN199801-199906

38199LABEL, WINCH NAME

main38199-0W010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

38241LEVER, WINCH CLUTCH ELBOW

main38241-0W010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

38286COVER, WINCH

main38208-60070-A0iKZJ9#,LJ95,RZJ9#,VZJ9#..(GX,VX)..(GCC,GEN)199604-199801

SILVER ME.,K01 ,K05 ,K10 ,K11 ,K13

main38208-60070-B1iKZJ9#,LJ95,RZJ9#,VZJ9#..(GX,VX)..(GCC,GEN)199604-199801

GRAY ME.,K02 ,K03 ,K04 ,K08 ,K09

main38208-60070-B3iRZJ95..GX..CBR;KZJ9#,LJ95,RZJ90,VZJ9#..(GX,VX)..(GCC,GEN)199801-199906

SILVER ME.,K72 ,K73 ,K81

main38208-60070-E0iRZJ95..GX..CBR;KZJ9#,LJ95,RZJ90,VZJ9#..(GX,VX)..(GCC,GEN)199808-199906

LT. GRAYISH BEIGE ME,K75 ,K78

main38208-60070-G0iRZJ95..GX..CBR;KZJ9#,LJ95,RZJ90,VZJ9#..(GX,VX)..(GCC,GEN)199801-199906

DK. GREEN MC.,K79

main38208-60090iRZJ95..CBR;KZJ9#,LJ9#,RZJ90,VZJ9#..GCC,GEN199801-199906

main52049-60010-B0iKZJ9#,LJ95,RZJ9#,VZJ9#..(GX,VX)..(GCC,GEN)199906-199911

GRAY ME.,K04 ,K08 ,K74 ,K80 ,KC7 ,KC8 ,KC9

main52049-60010-B1iKZJ9#,LJ95,RZJ9#,VZJ9#..(GX,VX)..(GCC,GEN)199906-200209

SILVER ME.,K72 ,K73

main52049-60010-B2iKZJ95,LJ95,RZJ9#,VZJ9#..(GX,VX)..(GCC,GEN)200008-200112

GRAY ME.,K04 ,K08 ,K74 ,K80 ,KC7 ,KC8

main52049-60010-E0iKZJ9#,LJ95,RZJ9#,VZJ9#..(GX,VX)..(GCC,GEN)199906-199911

LT. GRAYISH BEIGE ME,K75 ,K78

main52049-60010-E1iKZJ9#,LJ95,RZJ9#,VZJ9#..(GX,VX)..(GCC,GEN)199911-200209

LT.GRAYISH BEIGE ME.,K75 ,K78

main52049-60020iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199906-200209

38341HOOK, WINCH WIRE

main38341-0W010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199906-200211

38342PIN, WINCH WIRE HOOK

main38342-0W010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

38343WINCH WIRE

main38343-0W010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

38351BASE, WINCH

main38351-60050iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

main38351-60051iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199906-200211

38352SUPPORT, WINCH BASE

main38352-60050iRZJ95..CBR;KZJ9#,LJ9#,RZJ90,VZJ9#..GCC,GEN199801-199906

RH

main38353-60030iRZJ95..CBR;KZJ9#,LJ9#,RZJ90,VZJ9#..GCC,GEN199801-199906

LH

38354GUIDE,WINCH WIRE PLATE

main38354-0W010iRZJ95..CBR;KZJ9#,LJ9#,RZJ90,VZJ9#..GCC,GEN199801-199906

38380HOLDER ASSY, WINCH HOOK

main38380-60030iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

38630SWITCH ASSY, MAGNET, NO.1

main38630-60140iKZJ9#,LJ9#199604-199906

main38630-60150iRZJ9#..GCC,GEN199604-199608

main38630-60151iRZJ95..CBR;RZJ90,VZJ9#..GCC,GEN199801-199906

38640SWITCH ASSY, WINCH CONTROL

main38640-35010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

38659COVER, WINCH CONTROL SWITCH

main38659-60010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199906-200211

38661BCONTROLLER, WINCH MOTOR

main38661-0W010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

main38661-0W011iRZJ95..CBR;KZJ9#,LJ9#,RZJ90,VZJ9#..GCC,GEN199810-199906

main38661-0W020iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199906-200211

38664COVER, WINCH MOTOR CONTROLLER

main38664-60010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199611-199801

38665MOTOR,WINCH

main38665-0W010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

38665ACAP, TERMINAL

main82823-22080×3iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

38665BWIRE, EARTH (FOR WINCH MOTOR)

main82284-60090iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

38669BRACKET, WINCH CONTROLLER

main38669-60010iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199604-199801

main38669-60020iKZJ9#,LJ9#,RZJ9#,VZJ9#..GCC,GEN199906-200211

9006902061

main90069-02061

9011908103

main90119-08103

9011908827

main90119-08827

9011912215

main90119-12215

9017308013

main90173-08013

9017906276

main90179-06276

9017908204

main90179-08204

9017908234

main90179-08234

91616B0825

main91616-B0825

9165160830

main91651-60830

9324953012

main93249-53012

9413060300

main94130-60300

9413061200

main94130-61200

9451201200

main94512-01200

9461110800

main94611-10800

9538103220

main95381-03220

36 parts on this diagram · 4 diagrams in section
