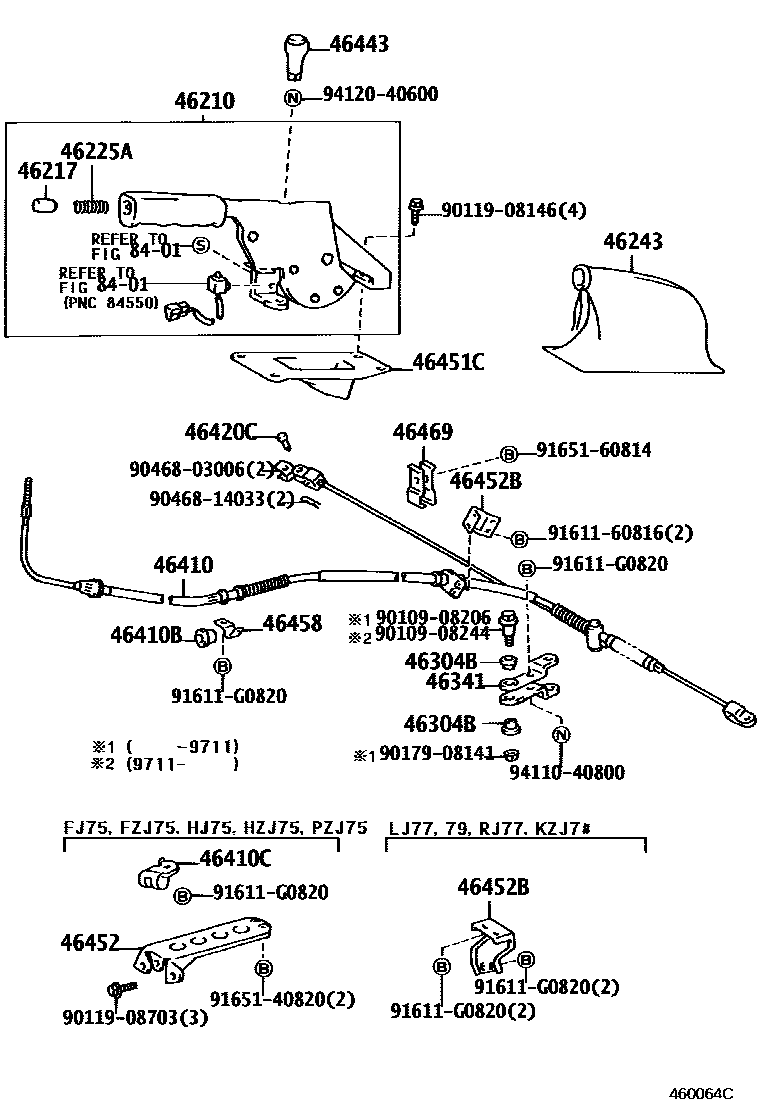

PARKING BRAKE & CABLE

0001 1 0002 1 0003 1 0004 1VENEZUELA CKD PACKAGE 0005 1COLOMBIA,VENEZUERA CKD PACKAG0006 1W(REAR DISC BRAKE)

46210LEVER ASSY, PARKING BRAKE

main46210-60062-03iFJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA199001-199011

BLUEISH GRAY,TRIM1#

main46210-60062-06iFJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA199001-199011

SABLE,TRIM4#

main46210-60081-03iFJ7#,HZJ7#,LJ70,PZJ70,73,RJ70..ARL199001-199011

BLUEISH GRAY,TRIM1#

main46210-60081-06iFJ7#,HZJ7#,LJ70,PZJ70,73,RJ70..ARL199001-199011

SABLE,TRIM4#

main46210-60082-03iFJ7#,HZJ7#,LJ70,PZJ70,73,RJ70..ARL199011-199108

BLUISH GRAY,TRIM1#

main46210-60082-06iFJ7#,HZJ7#,LJ70,PZJ70,73,RJ70..ARL199011-199108

SABLE,TRIM4#

main46210-60120-03iFJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA199011-199108

BLUISH GRAY,TRIM1#

main46210-60120-06iFJ7#,HJ75,HZJ75,LJ7#,PZJ7#,RJ7#..GCC,GEN,SA199011-199108

SABLE,TRIM4#

main46210-60170-B0iFZJ75,HZJ75..SA199305-199911

BLUISH GRAY,TRIM1#

main46210-60170-E0iRJ70..HT;PZJ75..5F;FZJ7#,HZJ7#,KZJ7#,LJ7#,RJ77..GCC,GEN,SA199305-199501

SABLE,TRIM4#

main46210-60170-E1iKZJ7#,LJ7#,RJ7#199501-199604

OAK,TRIM4#

main46210-60180-B0iFZJ75,HZJ75..ARL199305-199908

BLUISH GRAY,TRIM1#

main46210-60180-E0iFJ70,75,FZJ70,75,HZJ7#,LJ70..ARL199108-199305

SABLE,TRIM4#

main46210-60180-E1iFZJ75,HZJ75..ARL199501-199908

OAK,TRIM4#

main46210-60230-B0iFZJ71,78..GCC;HZJ79..GCC,GEN;FZJ71,78..RHD..GEN;FZJ74,79,HZJ71,78..(GCC,GEN)..CBU199908-200701

SHADOW GRAY,TRIM1#

main46210-60230-E0iFZJ71,78..GCC;HZJ79..GCC,GEN;FZJ71,78..RHD..GEN;FZJ74,79,HZJ71,78..(GCC,GEN)..CBU199908-200701

SANDAL WOOD,TRIM4#

main46210-60240-B0iFZJ78,79..ARL199908-200605

SHADOW GRAY,TRIM1#

main46210-60240-E0iHDJ7#;HZJ79..ARL..IV;HZJ78..STD..ARL199908-200701

SANDAL WOOD,TRIM4#

46217KNOB, PARKING BRAKE RELEASE ROD

main46217-20020-46iRJ70..HT;PZJ75..5F;FZJ7#,HZJ7#,KZJ7#,LJ7#,RJ77..GCC,GEN,SA199305-199501

SABLE,TRIM4#

main46217-20020-53iKZJ7#,LJ7#,RJ7#..HT199305-199604

BLUISH GRAY,TRIM1#

main46217-20020-B3iFZJ71,78..GCC;HZJ79..GCC,GEN;FZJ71,78..RHD..GEN;FZJ74,79,HZJ71,78..(GCC,GEN)..CBU199908-200701

SHADOW GRAY,TRIM1#

main46217-20020-E3iFZJ70,75..GEN..CBU..EFI199501-200106

OAK,TRIM4#

main46217-20020-E4iFZJ79..GEN..IV;FZJ71,78..LHD..GEN199908-200808

SANDAL WOOD,TRIM4#

46225ASPRING, COMPRESSION(FOR PARKING BRAKE PAWL ROD)

main90501-10138iPZJ70,73;PZJ75..4F;RJ70..SOT199305-199401

main90501-10181iFJ70,75,FZJ70,75,HZJ7#,LJ70..ARL199108-199305

46243COVER, PARKING BRAKE LEVER

main46243-60060-03iFZJ73,75..(PIC,SOT)..GEN..EFI199305-200405

BLUISH GRAY,TRIM1#

main46243-60060-16iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

SABLE,TRIM4#

main46243-60060-B0iHZJ78..LX;HZJ79..ARL..CBU199908-200108

BLUISH GRAY,TRIM1#

main46243-60060-E0iFZJ79..GEN..IV;FZJ71,78..LHD..GEN199908-200808

OAK,TRIM4#

46304BBUSH(FOR PARKING BRAKE EQUALIZER)

main90385-12012×2iFZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)199305-199908

46341EQUALIZER, PARKING BRAKE

main46341-35030×2iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

46410CABLE ASSY, PARKING BRAKE, NO.1

main46410-60221iPZJ70..RHD199305-199401

main46410-60241iFJ70,FZJ70,PZJ70..LHD199001-199305

main46410-60261iPZJ73199305-199401

main46410-60281iFJ73,FZJ73..LHD199001-199305

main46410-60301iPZJ75..RHD..CBU199305-199401

main46410-60321iFZJ75,HZJ75..LHD..(CBR,DSL)199305-199908

main46410-60351iLJ70,72,RJ70..RHD199001-199305

main46410-60361iLJ70,72,RJ70..LHD199001-199305

main46410-60380iFJ70..5F..GEN;FZJ70..LHD..HT..GEN199001-199208

VENEZUELA SPEC

main46410-60390iFJ75..GEN..IV; FZJ75..LHD..IV;FJ75,FZJ75..LHD..HT..GEN199201-199208

VENEZUELA SPEC; VENEZUELA SPEC OR COLOMBIA SPEC

main46410-60500iKZJ77,LJ79,RJ77..RHD199305-199604

main46410-60510iKZJ77,LJ79,RJ77..LHD199305-199604

main46410-60580iFJ73199201-199208

COLOMBIA SPEC

main46410-60590iFZJ70,HZJ70..ARL199305-199409

main46410-60600iFZJ75,HZJ75..ARL199208-199305

main46410-60610iFZJ70..LHD..HT..GEN199305-199908

VENEZUELA SPEC

main46410-60620iFZJ75..LHD..HT..GEN; FZJ75..LHD..IV199208-199305

VENEZUELA SPEC; VENEZUELA SPEC OR COLOMBIA SPEC

main46410-60630iFZJ73..EFI199709-200405

main46410-60640iLJ72..RHD199305-199604

main46410-60650iKZJ70,LJ72,RJ70..LHD..HT199305-199604

main46410-60770iHZJ75..LHD..IV199711-199908

W(REAR DISC BRAKE)

main46410-60780iFZJ71,HZJ71..RHD199908-200701

main46410-60790iFZJ71,HZJ71..LHD199908-200701

main46410-60810iFZJ74199908-200701

main46410-60830iHZJ78..LX199908-200108

W(RR DRUM BRAKE)

main46410-60840iFZJ78,HZJ78..LHD199908-200701

main46410-60850iFZJ79..ARL199908-200605

main46410-60860iFZJ79,HZJ79..LHD199908-200701

main46410-6A020iHZJ78..LX199908-200108

W(REAR DISC BRAKE)

main46410-6A030iHZJ79..ARL..CBU199908-200108

W(REAR DISC BRAKE)

main46410-6A090iHZJ78..LHD200207-200701

W(REAR DISC BRAKE)

46410BGROMMET(FOR PARKING BRAKE FRONT CABLE)

main90480-17158iFZJ71..GCC;FZJ71..RHD;FZJ74,HZJ71199908-200701

46410CCLAMP(FOR PARKING BRAKE FRONT CABLE)

main90949-01177iFJ75,FZJ75,HJ75,HZJ75,PZJ75199001-199305

46420CPIN, W/HOLE(FOR PARKING BRAKE CABLE)

main90240-08042×2iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

main90240-08059×2iFZJ75,HZJ75..SA199711-199911

46443CAP, CABLE ADJUSTING

main46443-12020iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

46451CBRACKET, PARKING BRAKE CABLE SUPPORT, NO.1

main46451-60060iFJ70,73,LJ72,PZJ70,73,RJ70..SOT199001-199011

main46451-60070iFJ70,73,HZJ70,73,LJ7#,PZJ70,73,RJ7#..HT199001-199011

main46451-60080iFJ75,HZJ75,PZJ75..HT199001-199011

main46451-60090iFJ75,HJ75,HZJ75,PZJ75..PIC199001-199011

main46451-60120iFJ70,73,FZJ70,73,LJ72,PZJ70,73,RJ70..SOT199011-199305

main46451-60130iFZJ70,HZJ70..ARL199305-199501

main46451-60140iFJ75,FZJ75,HJ75,HZJ75,PZJ75..PIC199011-199305

main46451-60150iFZJ78..LHD..GEN199908-200808

46452BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2

main46452-60041iPZJ75..4F199305-199401

main46452-60070iLJ77,79,RJ77199004-199305

main46452-60110iHZJ78..STD;FZJ78..GCC;HZJ79..GCC,GEN;FZJ78..RHD..GEN;FZJ79,HDJ78..CBU;HDJ79,HZJ79..ARL..IV199908-200701

46452BBRACKET, CABLE SUPPORT, NO.2

main46452-60070iKZJ77,LJ79,RJ77199305-199604

main46452-60080iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199305-200007

46458RETAINER, CABLE

main46458-30020iPZJ70,73;RJ70..SOT199305-199401

46469LEVER, CABLE GUIDE SUPPORT

main46469-60020×2iFJ73; FJ75..GEN..IV; FZJ75..LHD..IV;FJ70,75,FZJ70,75..LHD..HT..GEN199201-199208

COLUMBIA SPEC; VENEZUELA SPEC; VENEZUELA SPEC OR COLUMBIA SPEC

main46469-60030iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199305-200007

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

9010908206

main90109-08206

9010908244

main90109-08244

9011908146

main90119-08146

9011908703

main90119-08703

9017908141

main90179-08141

9046803006

main90468-03006

9046814033

main90468-14033

9161160816

main91611-60816

91611G0820

main91611-G0820

9165140820

main91651-40820

9165160814

main91651-60814

9411040800

main94110-40800

9412040600

main94120-40600

30 parts on this diagram · 6 diagrams in section
