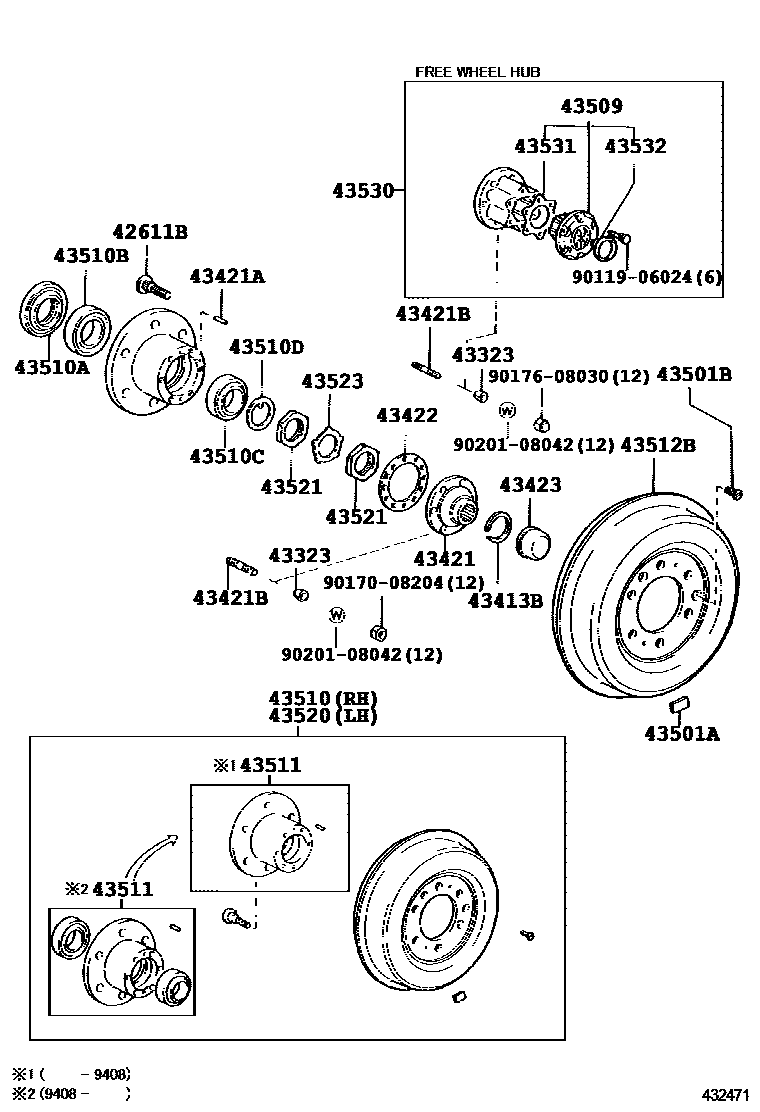

FRONT AXLE HUB

0001 1DRUM BRAKE 0002 1DISC BRAKE 0003 1

42611BBOLT, HUB (FOR FRONT AXLE)

main90942-02052×12iFJ70,PZJ73..4F;FJ73,75,HZJ75,PZJ70,75..STD..GEN199108-199201

W(FR DRUM BRAKE)

main90942-02053×12iFJ7#,HZJ75,LJ72,PZJ7#,RJ70..STD..GEN; LJ79,RJ77;FJ73..LX..GEN;FJ70..STD..(ARL,GCC);FJ70,LJ70,72,77,PZJ70,RJ70..LX;FJ73,75,HJ75,HZJ7#,PZJ70,73..ARL,GCC,SA199001-199201

W(FR DISC BRAKE)

43323WASHER, CONE (FOR FRONT AXLE SHAFT)

main42323-60010×12iFZJ70,HZJ70..ARL;FZJ75..RHD..IV..CBR;FZJ70,PZJ75..(PIC,SOT)..5F199305-199501

43413BRING, DRIVE SHAFT SNAP

main90520-31001×2iFZJ75..CBU;FZJ75..LHD..IV;FZJ75..IV..EFI;FZJ73,HZJ70,KZJ7#,LJ7#,RJ77..GCC,GEN;FZJ70,HZJ75,RJ70..(HT,PIC)..(CBR,DSL)199305-199508

main90520-31004×2iFZJ7#,HZJ7#..GEN; FZJ75,HZJ75..ARL,SA199508-199611

T=3.0; W(MECHANICAL FREE WHEEL HUB),T=3.0

main90520-31005×2iFZJ7#,HZJ7#..GEN; FZJ75,HZJ75..ARL,SA199508-199611

T=2.8; W(MECHANICAL FREE WHEEL HUB),T=2.8

main90520-31006×2iFZJ7#,HZJ7#..GEN; FZJ75,HZJ75..ARL,SA199508-199611

T=2.6; W(MECHANICAL FREE WHEEL HUB),T=2.6

main90520-31007×2iHZJ7#..HT..GEN;HZJ75..GEN..IV;FZJ7#..(GCC,GEN)..CBR;HZJ75..LHD..PIC..GEN..CBU;FZJ75,HZJ75..(ARL,GCC)..(DSL,EFI)199611-199908

T=2.4

main90520-31008×2iFZJ73,75..(PIC,SOT)..GEN..EFI199611-200405

T=2.2

main90520-31009×2iLJ79..RHD..LX; LJ79..STD;LJ79..LHD..LX;KZJ7#,LJ72,RJ7#199508-199604

T=2.0; W(MECHANICAL FREE WHEEL HUB),T=2.0

main90520-31010×2iFZJ7#,HZJ7#..GEN; FZJ75,HZJ75..ARL,SA199508-199611

T=1.8; W(MECHANICAL FREE WHEEL HUB),T=1.8

43421FLANGE, FRONT AXLE OUTER SHAFT

main43421-60020×2iLJ72..STD;FJ73,PZJ73,RJ70..GCC,GEN;FJ70,75,FZJ7#,HZJ70,75,LJ77,79,PZJ70,75,RJ77..ARL,GCC,GEN199012-199305

main43421-60021×2iFZJ7#,HZJ7#..GCC,GEN199501-199611

main43421-60022×2iFZJ70,75..STD..GEN..CBU..EFI199611-200106

43421APIN, STRAIGHT (FOR FRONT AXLE OUTER SHAFT FLANGE)

main90250-07057×4iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

43421BBOLT, STUD (FOR FRONT AXLE OUTER SHAFT FLANGE)

main90116-08325×12iFZJ73,75..(PIC,SOT)..GEN..EFI199305-200405

43422GASKET, FRONT AXLE OUTER SHAFT FLANGE

main43422-60030×2iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199304

main43422-60031×2iFZJ7#,HZJ7#,KZJ7#,LJ7#,PZJ7#,RJ7#199305-199307

main43422-60060×2iPZJ70,73;PZJ75..4F;RJ70..SOT199307-199401

43423CAP, FRONT AXLE OUTER SHAFT FLANGE

main43423-35010×2iFZJ70,75..STD..GEN..CBU..EFI199501-200106

43501APIECE, BALANCE (FOR FRONT BRAKE DRUM)

main90937-01117iLJ72,RJ70..STD199001-199201

10G

main90937-01118iLJ72,RJ70..STD199001-199201

20G

main90937-01119iLJ72,RJ70..STD199001-199201

30G

main90937-01120iLJ72,RJ70..STD199001-199201

40G

main90937-01121iLJ72,RJ70..STD199001-199201

50G

main90937-01122iLJ72,RJ70..STD199001-199201

60G

main90937-01408iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

20G

main90937-01409iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

30G

main90937-01410iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

40G

main90937-01411iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

50G

main90937-01412iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

60G

main90937-01413iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

70G

main90937-01414iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

80G

main90937-01415iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

90G

main90937-01416iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

100G

main90937-01417iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

110G

main90937-01418iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

120G

main90937-01419iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

10G

43501BBOLT, SET (FOR FRONT BRAKE DRUM SETTING)

main90113-10003×2iFJ7#,HZJ75,LJ72,PZJ7#,RJ70..STD..GEN199001-199201

43509COVER SUB-ASSY, FREE WHEEL HUB

main43509-60050×2iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#..ARL,GEN,SA199001-199305

main43509-60051×2iPZJ70,73;PZJ75..4F;RJ70..SOT199305-199401

43510HUB AND BRAKE DRUM ASSY, FRONT AXLE, RH

main43510-60150iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

main43510-60160iLJ72,RJ70..STD199001-199201

43510ASEAL, OIL (FOR FRONT AXLE HUB)

main90311-62001×2iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#199001-199305

43510BBEARING, TAPERED ROLLER (FOR FRONT AXLE INNER BEARING)

main90080-36064×2iKZJ7#,LJ7#,RJ7#199408-199604

main90368-49084iHZJ75..ARL;HZJ75..RHD..GEN..IV;HZJ75..RHD..HT..GEN;FZJ70,75,HZJ70..RHD..(HT,PIC)..(ARL,GEN)199501-199908

KOYO

43510CBEARING, TAPERED ROLLER (FOR FRONT AXLE OUTER BEARING)

main90080-36067×2iFZJ75,HZJ75..SA199408-199911

main90368-45087×2iRJ70..HT;PZJ75..5F;FZJ7#,HZJ7#,KZJ7#,LJ7#,RJ77199305-199408

43510DWASHER, CLAW (FOR STEERING KNUCKLE WASHER)

main90214-42030×2iFZJ70,HZJ70..ARL;FZJ75..RHD..IV..CBR;FZJ70,PZJ75..(PIC,SOT)..5F199305-199501

43511HUB, FRONT AXLE

main43502-60060×2iFJ70,PZJ73..4F;FJ73,75,HZJ75,PZJ70,75..STD..GEN199108-199201

W(FR DRUM BRAKE)

main43502-60070×2iFJ7#,HZJ75,LJ72,PZJ7#,RJ70..STD..GEN; LJ79,RJ77;FJ73..LX..GEN;FJ70..STD..(ARL,GCC);FJ70,LJ70,72,77,PZJ70,RJ70..LX;FJ73,75,HJ75,HZJ7#,PZJ70,73..ARL,GCC,SA199001-199201

W(FR DISC BRAKE)

main43502-69025×2iFZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)199408-199908

43512DISC, FRONT

main43512-35070×2iLJ70,RJ70199001-199003

main43512-60040×2iFJ7#,HJ75,HZJ7#,PZJ7#199001-199003

main43512-60041×2iFJ7#,FZJ7#,HJ75,HZJ7#,LJ77,79,PZJ7#,RJ77199003-199305

main43512-60060×2iLJ70,72,RJ70199003-199201

main43512-60100×2iKZJ7#,LJ7#,RJ7#..HT199305-199604

main43512-60140×2iHZJ78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV;FZJ71,74,78,79,HDJ7#,HZJ71199908-200512

main43512-60141×2iHDJ79,HZJ79;FZJ71,78..GCC;FZJ71,78..RHD..GEN;FZJ74,79,HDJ78,HZJ71,78..CBU200512-200701

43512BDRUM, BRAKE

main43512-60030×2iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

main43512-60110×2iLJ72,RJ70..STD199001-199201

43520HUB AND BRAKE DRUM ASSY, FRONT AXLE, LH

main43510-60150iFJ7#,HZJ75,PZJ7#..STD..GEN199001-199201

main43510-60160iLJ72,RJ70..STD199001-199201

43521NUT, FRONT WHEEL ADJUSTING

main43521-60011×4iFZJ75..ARL..IV;HZJ75..ARL,GCC;HZJ75..GEN..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU;HZJ75..LHD..PIC..GEN..CBU;FZJ70,HZJ70..HT..(GCC,GEN);FZJ73,HZJ75..(HT,SOT)..(GCC,GEN)..(CBR,DSL)199305-199908

43523WASHER, FRONT WHEEL ADJUSTING LOCK

main90215-42025×2iFZJ70,HZJ70..ARL;FZJ75..RHD..IV..CBR;FZJ70,PZJ75..(PIC,SOT)..5F199305-199501

43530HUB ASSY, FREE WHEEL

main43530-60040×2iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#..ARL,GEN,SA199001-199305

main43530-60041×2iRJ77;FZJ7#,HZJ7#,KZJ7#,LJ7#,RJ70..ARL,GEN,SA199501-199507

main43530-60042×2iFZJ70..LX..EFI199507-200106

main43530-60130×2iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main43530-69065iFZJ71,74,78,79,HZJ71,78,79..GCC,GEN199908-200701

*DMALH

43531GASKET, FREE WHEEL HUB

main43531-60010×2iFZJ73,75..(PIC,SOT)..GEN..EFI199501-200405

43532RING, FREE WHEEL HUB

main43532-60010×2iFJ7#,FZJ7#,HJ75,HZJ7#,LJ7#,PZJ7#,RJ7#..ARL,GEN,SA199001-199305

9011906024

main90119-06024

9017008204

main90170-08204

9017608030

main90176-08030

9020108042

main90201-08042

29 parts on this diagram · 3 diagrams in section
