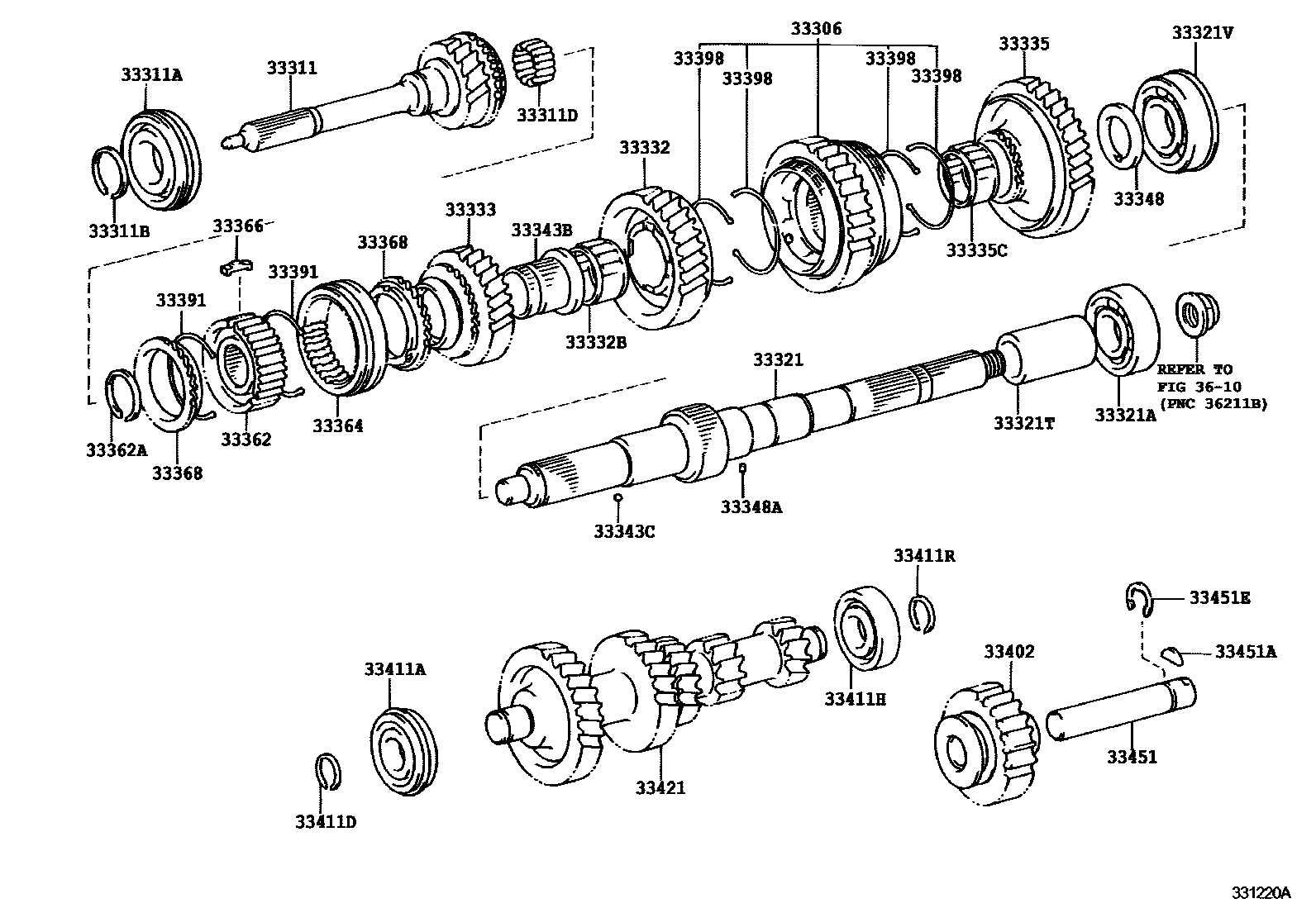

TRANSMISSION GEAR (MTM)

0001 1H41 0003 1H55 0004 1H150,H151 0005 1H150,H151 0006 1R141 0007 1R150,R151 0008 1G40 0009 1G52 0010 1R151F

33306RING SUB-ASSY, SYNCHRONIZER, NO.1

main33306-60010iFJ7#,HJ75,HZJ7#..MTM199001-199305

33311SHAFT, INPUT

main33301-35050iKZJ7#199305-199604

main33301-35060iRJ7#199001-199305

main33301-35080iLJ72,79199004-199305

main33301-35090iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main33301-60030iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

main33301-60040iPZJ70,73;PZJ75..4F199305-199401

main33301-60060iFZJ75..GEN..IV..EFI199801-200405

main33311-60101iFJ7#,HJ75..MTM199001-199208

main33311-60170iHZJ75..SA199305-199909

33311ABEARING (FOR INPUT SHAFT FRONT)

main90363-32024iLJ7#,RJ7#..HT199305-199604

main90363-40034iLJ70,77,PZJ7#199001-199301

main90363-40035iHZJ75..SA199305-199909

main90363-40037iHJ75;FJ70,75,HZJ75..4F199001-199005

main90363-40050iLJ77,PZJ7#199301-199305

main90363-50007iFZJ70,75..GEN..CBU..EFI199305-200106

33311BRING, SHAFT SNAP (FOR FRONT BEARING)

main90520-30214iRJ70..SOT199305-199401

T=2.05,MARK 0

main90520-30215iLJ7#,RJ7#..HT199305-199604

T=2.10,MARK 1

main90520-30216iLJ7#,RJ7#..HT199305-199604

T=2.15,MARK 2

main90520-30217iLJ7#,RJ7#..HT199305-199604

T=2.20,MARK 3

main90520-30218iLJ72,79,RJ7#199001-199305

T=2.25,MARK 4

main90520-30219iLJ72,79,RJ7#199001-199305

T=2.30,MARK 5

main90520-36015iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199305-199908

T=3.31-3.42

main90520-36016iFJ7#,HJ75,HZJ7#..MTM199001-199305

T=3.20-3.31

main90520-38008iPZJ75..5F199305-199501

T=2.10,MARK A

main90520-38009iPZJ75..5F199305-199501

T=2.15,MARK B

main90520-38010iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

T=2.20,MARK C

main90520-38011iPZJ70,73;PZJ75..4F199305-199401

T=2.25,MARK D

main90520-38012iPZJ70,73;PZJ75..4F199305-199401

T=2.30,MARK E

main90520-38013iPZJ75..5F199305-199501

T=2.35,MARK F

main90520-38014iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

T=2.40,MARK G

main90520-41006iFZJ75..GEN..IV..EFI199801-200405

T=2.40-2.45,MARK A

main90520-41007iFZJ75..GEN..IV..EFI199801-200405

T=2.45-2.50,MARK B

main90520-41008iFZJ75..GEN..IV..EFI199801-200405

T=2.50-2.55,MARK C

main90520-41009iFZJ75..GEN..IV..EFI199801-200405

T=2.55-2.60,MARK D

main90520-41010iFZJ75..GEN..IV..EFI199801-200405

T=2.60,MARK E

main90520-41011iFZJ75..GEN..IV..EFI199801-200405

T=2.65,MARK F

main90520-41012iFZJ75..GEN..IV..EFI199801-200405

T=2.70,MARK G

main90520-41013iFZJ75..GEN..CBU..EFI199801-200106

T=2.75,MARK H

main90520-99010iFZJ70,75..GEN..CBU..EFI199305-200106

T=2.36-2.46

33311DBEARING, INPUT SHAFT

main90361-06002×13iLJ7#,RJ7#..HT199305-199604

main90361-06049×17iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199305-199908

main90361-08004×12iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

main90364-25012iKZJ7#199305-199604

33321SHAFT, OUTPUT

main33321-35140iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

main33321-60071iFJ7#,HZJ7#..5F199001-199106

main33321-60072iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199305-200007

main33321-60081iHJ75;FJ70,75,HZJ75..4F199001-199106

main33321-60082iHJ75;FJ70,75,HZJ75..4F199106-199201

main33321-60090iRJ70..SOT199305-199401

main33321-60120iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

main33321-60140iFZJ79..GEN..IV;FZJ71,78..LHD..GEN199908-200808

33321ABEARING (FOR OUTPUT SHAFT REAR)

main90363-30047iLJ70,77,PZJ7#199001-199305

main90363-30059iLJ72,79,RJ7#199001-199305

main90363-30075iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main90363-35022iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199305-200007

main90363-45016iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

main90363-45019iFZJ78..GCC;FZJ71,78..RHD..GEN;FZJ74,79,HDJ78..CBU;FZJ71,HDJ79..ARL,GCC199908-200701

33321TSPACER (FOR OUTPUT SHAFT)

main90560-30005iKZJ7#199305-199604

main90560-36001iHZJ70..ARL199305-199501

main90560-39001iHJ75;FJ70,75,HZJ75..4F199001-199201

main90561-30003iPZJ7#..4F199305-199401

main90561-30005iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

33321VBEARING (FOR OUTPUT SHAFT CENTER)

main90363-35023iLJ70,77,PZJ7#199001-199301

main90363-35039iPZJ70,73;PZJ75..4F199305-199401

main90363-40018iFJ7#,HZJ7#..5F199001-199305

main97154-06308iHJ75;FJ70,75,HZJ75..4F199001-199201

33332GEAR, 2ND

main33033-35011iLJ72,79,RJ7#199001-199305

main33033-35110iLJ70,77199001-199305

main33033-35120iPZJ70,73;PZJ75..4F199305-199401

main33033-60010iFZJ75199201-199208

main33033-60011iFZJ75..CBU;FZJ75..LHD..IV;FZJ75..IV..EFI199305-199608

main33033-60021iFZJ73;FZJ70..HT..CBR199305-199608

main33033-60030iFZJ70,73199201-199208

main33033-60050iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main33033-60060iFZJ75..GEN..CBU..EFI199608-200106

main33033-60070iFZJ70,73..CBR199608-199908

main33332-60020iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199305-199908

33332BBEARING, NEEDLE ROLLER (FOR 2ND GEAR)

main90364-38002iLJ7#,RJ7#..HT199305-199604

main90364-44065iFJ7#,HJ75,HZJ7#..MTM199001-199305

main90364-47003iKZJ7#199305-199604

main90364-58003iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

33333GEAR, 3RD

main33034-35030iLJ72,79,RJ7#199001-199305

main33034-35040iPZJ75..5F199305-199501

main33034-60010iFZJ7#199201-199208

main33034-60011iFZJ73,75..CBU;FZJ70..HT..CBR;FZJ75..LHD..IV;FZJ75..ARL..IV199305-199905

main33034-60030iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

main33034-60070iFZJ79..GEN..IV;FZJ71,78..LHD..GEN199908-200808

main33333-60030iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199305-199908

33335GEAR, 1ST

main33032-26020iRJ70..SOT199305-199401

main33032-35030iLJ70,77199001-199305

main33032-35040iPZJ7#199001-199301

main33032-35050iLJ72,79,RJ7#199001-199305

main33032-60010iFZJ75..CBR199201-199305

main33032-60030iFZJ70,73199201-199305

main33032-60040iFZJ75..EFI199305-199609

main33032-60060iKZJ7#199305-199604

main33032-60070iPZJ75..5F199305-199501

main33032-60110iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

main33335-60020iFJ7#,HJ75,HZJ7#..MTM199001-199305

main33335-60110iFZJ75..CBR199609-199801

main33335-60120iFZJ75..EFI199609-199801

main33335-60130iFZJ70,73199609-199801

main33335-60160iFZJ75..SA199801-199910

main33335-60170iHDJ79;FZJ78..GCC;FZJ78..RHD..GEN;FZJ79,HDJ78..CBU199908-200701

main33335-60180iFZJ74;FZJ71..GCC;FZJ71..RHD199908-200701

33335CBEARING, NEEDLE ROLLER(FOR 1ST GEAR)

main90364-39005iPZJ70,73;PZJ75..4F199305-199401

main90364-39011iLJ7#,RJ7#..HT199305-199604

main90364-44065iFJ7#,HJ75,HZJ7#..MTM199001-199305

main90364-50001iFZJ7#199201-199305

main90364-50003iFZJ75..SA199801-199910

33343BBUSH, 3RD GEAR

main33343-36020iFJ7#,HJ75,HZJ7#..MTM199001-199305

33343CBALL (FOR 3RD GEAR BUSH)

main90360-06004×4iHZJ70..ARL199305-199501

33348WASHER, 1ST GEAR THRUST

main33348-35010iPZJ70,73;PZJ75..4F199305-199401

main33348-36012iHZJ75..SA199305-199909

main33348-60020iFZJ7#199201-199305

33348APIN OR BALL (FOR 1ST GEAR THRUST WASHER)

main90250-04056×2iFZJ73,75..CBU;FZJ70..HT..CBR;FZJ75..LHD..IV;FZJ75..ARL..IV199305-199801

main90250-05026iPZJ70,73;PZJ75..4F199305-199401

main90250-05202iFJ7#,HJ75,HZJ7#..MTM199001-199305

33362HUB, TRANSMISSION CLUTCH, NO.2

main33362-35030iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main33362-35040iLJ72,79,RJ7#199001-199305

main33362-36021iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199305-199908

main33362-60010iFZJ7#199201-199305

main33362-60020iFZJ78,79..ARL199908-200605

33362ARING, SHAFT SNAP (FOR CLUTCH HUB NO.2 SETTING)

main90520-28010iLJ7#,RJ7#..HT199305-199604

T=1.85-1.90,MARK D-1

main90520-28011iRJ70..SOT199305-199401

T=1.95-2.00,MARK E-1

main90520-28012iLJ72,79,RJ7#199001-199305

T=1.75-1.80,MARK C-1

main90520-28013iRJ70..SOT199305-199401

T=2.05-2.10,MARK F-1

main90520-28054iFZJ73..CBR;FZJ70..HT..CBR;FZJ75..ARL..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU199305-199908

T=1.90-1.95,MARK 4

main90520-28055iFZJ73..CBR;FZJ70..HT..CBR;FZJ75..ARL..IV;FZJ75..LHD..IV..CBR;FZJ75..(ARL,GCC,GEN)..CBU199305-199908

T=1.95-2.00,MARK 5

main90520-28056iFZJ78,79..ARL199908-200605

T=2.00-2.05,MARK 6

main90520-28057iFZJ75..SA199305-199910

T=2.05-2.10,MARK 7

main90520-28058iFZJ79..GEN..IV;FZJ71,78..LHD..GEN199908-200808

T=2.10-2.15,MARK 8

main90520-28059iFZJ73,75..(PIC,SOT)..GEN..EFI199801-200405

T=2.15-2.20,MARK 9

main90520-28245iLJ72,79,RJ7#199001-199305

T=1.80-1.85,MARK D

main90520-28246iLJ7#,RJ7#..HT199305-199604

T=1.90-1.95,MARK E

main90520-28248iLJ72,79,RJ7#199001-199305

T=2.00-2.05,MARK F

main90520-36250iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199305-200007

T=2.40-2.45

main90520-36251iFJ7#,HJ75,HZJ7#..MTM199001-199305

T=2.45-2.50

main90520-36252iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199305-199908

T=2.50-2.55

main90520-36253iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199305-200007

T=2.55-2.60

main90520-36254iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199305-200007

T=2.60-2.65

main90520-36255iHZJ75..SA199305-199909

T=2.65-2.70

33364SLEEVE, TRANSMISSION HUB, NO.2

main33364-26020iLJ72,79,RJ7#199209-199305

main33364-35030iLJ72,79,RJ7#199001-199209

main33364-35050iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main33364-36070iFJ7#,HJ75,HZJ7#..MTM199001-199109

main33364-36071iHZJ70..ARL199305-199501

main33364-60030iPZJ70,73;PZJ75..4F199305-199401

33366KEY, SYNCHROMESH SHIFTING, NO.2

main33366-35030×3iKZJ7#199305-199604

main33366-35040×3iLJ7#,RJ7#..HT199305-199604

main33366-36020×3iHZJ70..ARL199305-199501

main33366-60010×3iFZJ7#199201-199305

main33366-60011×3iFZJ7#199801-199905

main33394-37010×3iFZJ70,75..CBU..EFI199909-200106

33368RING, SYNCHRONIZER, NO.2

main33367-14010×2iRJ70..SOT199305-199401

main33368-20012×2iHZJ75..SA199305-199909

main33368-35030iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

NO.2

main33368-35040iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

NO.1

main33368-60020iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

4TH GEAR SIDE

main33368-60021iFZJ7#199801-199905

4TH GEAR SIDE

main33368-60022iFZJ75..SA199905-199910

main33368-60030iKZJ7#199309-199604

main33368-60040iFZJ7#199201-199208

3RD GEAR SIDE

main33368-60041iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

3RD GEAR SIDE

main33368-60042iFZJ7#199801-199905

3RD GEAR SIDE

main33368-60050iKZJ7#199305-199309

33391SPRING, SYNCHROMESH SHIFTING KEY, NO.2

main33371-14010×2iLJ7#,RJ7#..HT199305-199604

main33371-20010×2iHZJ75..SA199305-199909

main33371-37030×2iFZJ78,79..ARL199908-200605

main33391-25030×2iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

main33391-60010×2iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

33398HOLDER, SYNCHRONIZER RING

main33398-36012×4iFJ7#,HJ75,HZJ7#..MTM199001-199305

33402GEAR SUB-ASSY, REVERSE IDLER

main33402-28011iRJ7#..LX199001-199305

main33402-35040iPZJ75..5F199305-199501

main33402-35050iLJ72,79;RJ7#..STD199001-199305

main33402-35060iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main33402-60020iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199305-199908

main33402-60030iHZJ7#200204-200701

33411ABEARING OR ROLLER(FOR COUNTER GEAR FRONT)

main90365-25019×2iHZJ71,78..STD;HZJ79..GCC,GEN;HZJ79..ARL..IV199908-200701

main90365-25023iLJ72,79,RJ7#199001-199305

main90365-30028iFZJ73,75..(PIC,SOT)..GEN..EFI199305-200405

main90365-32002iHZJ70..ARL199305-199501

main97153-06332iHJ75;FJ70,75,HZJ75..4F199001-199201

33411DRING, COUNTER GEAR FRONT BEARING SNAP, NO.1

main90520-27053iFZJ70..SOT;FZJ70..EFI;FZJ75..RHD..IV..CBR199305-199501

T=2.45-2.50,MARK A

main90520-27054iFZJ78,79..ARL199908-200605

T=2.50-2.55,MARK B

main90520-27055iFZJ78..GCC;FZJ71,78..RHD..GEN;FZJ74,79,HDJ78..CBU;FZJ71,HDJ79..ARL,GCC199908-200701

T=2.55-2.60,MARK C

main90520-27056iFZJ70,75..GEN..CBU..EFI199305-200106

T=2.60-2.65,MARK D

main90520-27057iFZJ78,79..ARL199908-200605

T=2.65-2.70,MARK E

main90520-27058iFZJ78,79..ARL199908-200605

T=2.70-2.75,MARK F

main90520-30214iFJ7#,HJ75,HZJ7#..MTM199001-199305

T=2.05,MARK 0

main90520-30216iFJ7#,HJ75,HZJ7#..MTM199001-199305

T=2.15,MARK 2

main90520-30218iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199305-200007

T=2.25,MARK 4

main90520-49222iLJ7#,RJ7#..HT199305-199604

T=1.07,OD=55.6

main90520-56002iPZJ75..5F199305-199501

T=1.07,OD=62

33411HBEARING OR ROLLER(FOR COUNTER GEAR REAR)

main90365-31006iRJ70..SOT199305-199401

main90365-32010iHJ75;FJ70,75,HZJ75..4F199001-199201

main90365-34005iPZJ70,73;PZJ75..4F199305-199401

main90365-40001iFJ7#,HZJ7#..5F199001-199305

33411RRING, SNAP, COUNTER GEAR REAR BEARING

main90520-29099iHJ75;FJ70,75,HZJ75..4F199001-199201

T=2.1

33421GEAR, COUNTER

main33411-60060iHJ75;FJ70,75,HZJ75..4F199001-199201

main33421-35120iKZJ7#199310-199406

main33421-35130iPZJ7#199001-199301

main33421-60060iHZJ7#..HT..GEN;HZJ75..ARL,GCC;HZJ75..GEN..IV;HZJ75..LHD..PIC..GEN..CBU199305-199908

main33421-60070iLJ72,79199004-199305

main33421-60080iRJ7#199001-199305

main33421-60090iFZJ73;FZJ70..HT..CBR199305-199801

main33421-60110iFZJ75..RHD..IV..CBR199305-199501

main33421-60111iFZJ75..(GCC,GEN)..CBR199801-199908

main33421-60120iFZJ75..EFI199208-199305

main33421-60121iHDJ79;FZJ78..GCC;FZJ78..RHD..GEN;FZJ79,HDJ78..CBU199908-200701

main33421-60130iKZJ7#199305-199310

main33421-60140iPZJ70,75..5F199305-199310

main33421-60150iKZJ7#199406-199512

main33421-60151iKZJ7#199512-199604

main33421-60160iPZJ75199406-199501

main33421-60170iHZJ78..LX;HZJ79..ARL..CBU199908-200108

main33421-60190iFZJ74;FZJ71..GCC;FZJ71..RHD199908-200701

33451SHAFT, REVERSE IDLER GEAR

main33451-28010iRJ70..SOT199305-199401

main33451-35030iLJ70,77,PZJ7#199001-199305

main33451-36022iHZJ70,75..RHD..(PIC,SOT)..GEN..CBU199305-200007

main33451-60020iFZJ78,79..ARL199908-200605

33451AKEY, WOODRUFF (FOR REVERSE IDLER GEAR SHAFT)

main90280-03002iFZJ78,79..ARL199908-200605

main90280-03015iHZJ70..ARL199305-199501

33451ERING, E (FOR REVERSE IDLER GEAR SHAFT)

main90523-27001iFJ7#,HJ75,HZJ7#..MTM199001-199305

3610TRANSFER GEAR

→ Go to FIG 36-10

35 parts on this diagram · 9 diagrams in section
