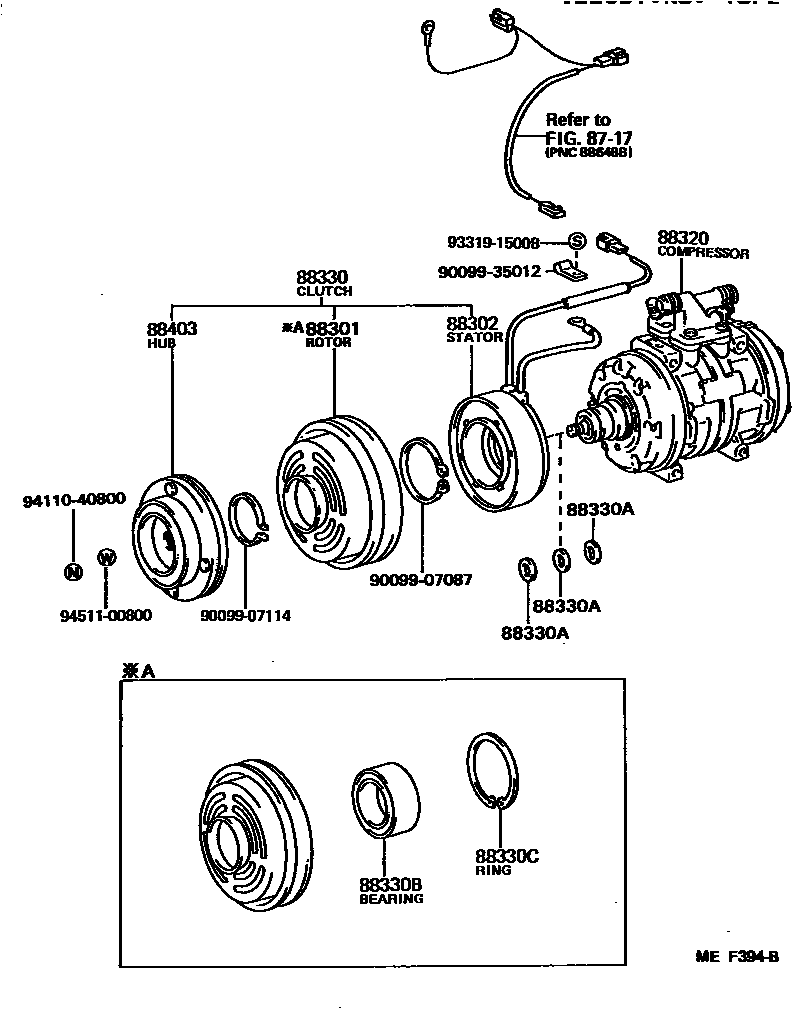

HEATING & AIR CONDITIONING - COMPRESSOR

0001 1 0002 1 0004 1 0005 1 0006 1 0007 1 0008 1 0010 1

8717HEATING & AIR CONDITIONING - VACUUM PIPING

→ Go to FIG 87-17

88301ROTOR SUB-ASSY, MAGNET CLUTCH

main88412-14020iRJ70198411-199001

main88412-22030iBJ7#,FJ7#,HJ75,LJ70..ARL,GEN,ME198411-199001

main88412-26020iFJ75..HT198411-199001

W/*ODAC

88302STATOR SUB-ASSY, MAGNET CLUTCH

main88411-14050iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198411-199001

main88411-30370iFJ75..HT198411-199001

W/*ODAC

88320COMPRESSOR ASSY, COOLER

main88320-60130iLJ70198411-198510

main88320-60140iRJ70..ARL198411-198510

main88320-60150iFJ7#..ARL,GEN,ME198411-198703

main88320-60151iFJ7#..ARL,GEN,ME198703-199001

main88320-60160iFJ75..HT198411-198703

W/*ODAC

main88320-60161iFJ75..HT198703-199001

W/*ODAC

main88320-60170iBJ7#198411-198703

main88320-60171iBJ74198808-199001

main88320-60180iHJ75..ARL,GEN198411-198703

main88320-60181iHJ75..ARL,GEN198703-199001

main88320-60200iRJ70..GEN,ME198411-198703

main88320-60201iRJ70198703-199001

main88320-60250iLJ70198510-198703

main88320-60251iLJ70198703-199001

main88320-60260iBJ70,73,75198808-199001

88330CLUTCH ASSY, MAGNET

main88410-14100iRJ70198411-199001

main88410-22080iBJ7#,FJ7#,HJ75,LJ70..ARL,GEN,ME198411-199001

main88410-26040iFJ75..HT198411-199001

W/*ODAC

88330AWASHER (FOR MAGNET CLUTCH)

main88335-12050iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198703-199001

main90099-01108iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198411-198703

T=0.5

main90099-01350iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198411-198703

T=0.1

main90099-01351iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198411-198703

T=0.2

88330BBEARING, MAGNET CLUTCH

main90099-10133iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198411-198703

main90099-10162iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198703-198808

88330CRING, SNAP (FOR MAGNET CLUTCH)

main90099-07094iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198703-199001

main90099-07114iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198411-198703

88403HUB SUB-ASSY, MAGNET CLUTCH

main88403-12030iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198703-199001

main88403-14030iBJ7#,FJ7#,HJ75,LJ70,RJ70..ARL,GEN,ME198411-198703

9009907087

main90099-07087

9009907114

main90099-07114

9009935012

main90099-35012

9331915008

main93319-15008

9411040800

main94110-40800

9451100800

main94511-00800

15 parts on this diagram · 8 diagrams in section
