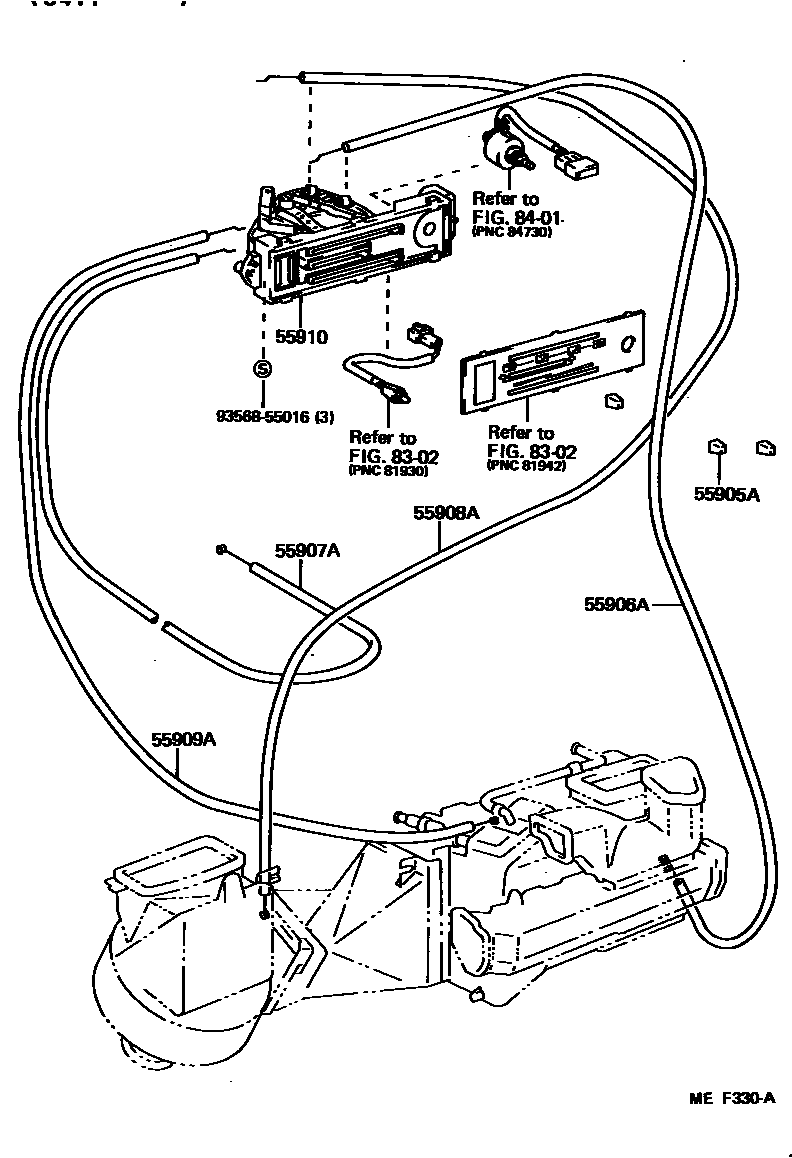

HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

0001 1 0002 1 0003 1 0004 1

55905AKNOB, HEATER CONTROL

main55905-89110×2iBJ7#,FJ7#,HJ75,LJ70,RJ70198411-199001

DEF-VENT & WARM-COOL

main55905-95J01iBJ7#,FJ7#,HJ75,LJ70,RJ70198411-199001

FRESH-RECIRC

55906ACABLE SUB-ASSY, DEFROSTER DAMPER CONTROL

main55906-90K00iBJ7#,FJ7#,HJ75,LJ70,RJ70..RHD198411-199001

main55906-90K01iBJ70,73,75,FJ7#,HJ75,LJ70,RJ70..LHD198411-199001

55907ACABLE SUB-ASSY, WATER VALVE CONTROL

main55907-90K00iBJ7#,FJ7#,HJ75,LJ70,RJ70..RHD198411-198903

main55907-90K01iBJ70,73,75,FJ7#,HJ75,LJ70,RJ70..LHD198411-199001

main55907-90K02iBJ7#,FJ7#,HJ75,LJ70,RJ70..RHD198903-199001

55908ACABLE SUB-ASSY, AIR INLET DAMPER CONTROL

main55908-90K00iBJ7#,FJ7#,HJ75,LJ70,RJ70..RHD198411-199001

main55908-90K01iBJ70,73,75,FJ7#,HJ75,LJ70,RJ70..LHD198411-199001

55909ACABLE SUB-ASSY, AIRMIX DAMPER CONTROL

main55909-90K00iBJ7#,FJ7#,HJ75,LJ70,RJ70..RHD198411-198903

main55909-90K01iBJ70,73,75,FJ7#,HJ75,LJ70,RJ70..LHD198411-198903

main55909-90K02iBJ7#,FJ7#,HJ75,LJ70,RJ70..RHD198903-199001

main55909-90K03iBJ70,73,75,FJ7#,HJ75,LJ70,RJ70..LHD198903-199001

55910CONTROL ASSY, HEATER OR BOOST VENTILATOR

main55910-90K00iBJ7#,FJ7#,HJ75,LJ70,RJ70198411-198903

W/HEATER

main55910-90K01iBJ70,73,75,FJ7#,HJ75,LJ70,RJ70..GEN,ME198411-198903

W/*BV

main55910-90K02iBJ7#,FJ7#,HJ75,LJ70,RJ70198903-199001

W/HEATER

main55910-90K03iBJ70,73,75,FJ7#,HJ75,LJ70,RJ70..GEN,ME198903-199001

W/*BV

8302INDICATOR

→ Go to FIG 83-02

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

9356855016

main93568-55016

9 parts on this diagram · 4 diagrams in section
