CAMSHAFT & VALVE

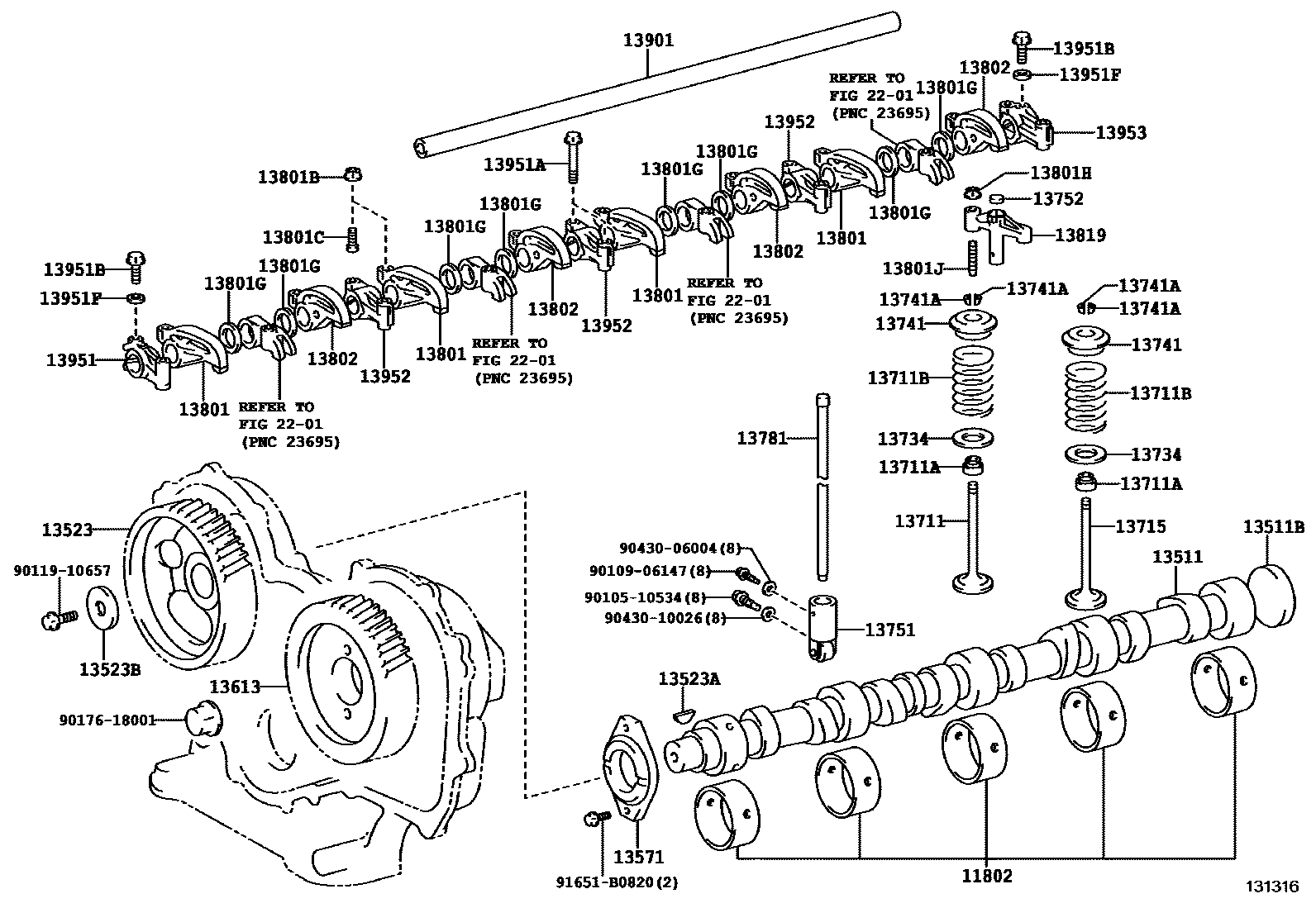

Parts diagram
11802BEARING SET, CAMSHAFT
main11801-78020i200110-200610
STD
main11802-56031i200411-200701
STD
13511CAMSHAFT
main13501-78030i200212-200406
main13501-78050i200110-200501
main13501-78070i200406-200501
main13501-78100i200608-200708
main13501-78110i200501-200610
main13501-78120i200501-200610
main13501-E0450i201105-201108
main13501-E0610i201108
main13511-58030i200411-200701
13511BPLUG, EXPANSION(FOR CAMSHAFT)
main90331-58001i200411-200701
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13050-78010i200110-200212
main13050-78020i200212-200608
main13523-58020i200411-200701
13523AKEY, WOODRUFF(FOR TIMING GEAR)
main95161-30519i200411-200701
13523BWASHER, PLATE(FOR TIMING GEAR)
main90201-10227i200411-200701
13571PLATE, CAMSHAFT THRUST
main13571-56030i200411-200701
13613GEAR, INJECTION PUMP DRIVE
main13613-78041i200110-200608
main13613-78070i200610-201106
main13613-78090i200608-200708
main13613-78100i200610-201106
main13613-78120i200212-200802
main13613-E0170i201107
main22407-58030i200411-200701
13711VALVE, INTAKE
main13711-58030×8i200411-200701
main13711-78010×4i200212-200802
main13711-78020×8i200608-200708
main13711-78040×8i200310-200802
main13711-89104×8i200110-200310
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90038-12004×16i200110-200608
main90038-12006×8i200906-201106
main90913-02047×8i200212-200802
main90913-02096×16i200411-200701
13711BSPRING, COMPRESSION(FOR INNER)
main90035-01052×16i200110-200802
main90035-01055×8i200212-200802
main90035-01057×16i200610
main90501-35027×16i200411-200701
13715VALVE, EXHAUST
main13715-58070×8i200411-200701
main13715-78010×4i200610-201106
main13715-78020×8i200110-200310
main13715-78021×8i200310-200608
main13715-78030×8i200608-200708
13734SEAT, VALVE SPRING
main13734-62020×16i200411-200701
main13734-78010×8i200212-200802
main13734-89102×16i200110-200802
13741RETAINER, VALVE SPRING
main13734-78020×16i200610
main13741-17010×16i200411-200701
main13741-78030×8i200212-200610
main13741-78060×16i200310-200802
main13741-89103×16i200110-200310
13741ALOCK, VALVE SPRING RETAINER
main90038-13005×16i200212-200802
main90038-13006×32i200610
main90913-03027×32i200411-200701
13751LIFTER, VALVE
main13750-58011×8i200411-200701
main13751-78010×8i200608-200708
main13751-E0040×8i201107
13752PAD, VALVE LIFTER
main13752-58010×8i200411-200701
13781ROD, VALVE PUSH
main13781-58010×8i200411-200701
main13781-78020×8i200608-200708
main13783-78020×8i200212-200802
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-78010×4i200110-200112
main13801-78030×4i200112-200610
main13811-58010×4i200411-200701
main13811-78011×4i200212
main13811-78040×4i200610
13801BNUT, HEXAGON(FOR VALVE ADJUSTING)
main90031-78090×8i200610-201106
main90179-08248×72i200411-200701
13801CSCREW, VALVE ADJUSTING
main13788-78011×8i200212-200610
main90913-05025×8i200411-200701
13801GWASHER, PLATE(FOR VALVE ROCKER ARM)
main90206-19002×8i200411-200701
13801HNUT
main90031-78090×8i200110-200608
main90179-08248×72i200411-200701
13801JSCREW, VALVE ADJUSTING
main13788-89101×8i200110-200608
main90913-05024×8i200411-200701
13802ARM SUB-ASSY, VALVE ROCKER, NO.2
main13801-78020×4i200110-200112
main13801-78040×4i200112-200608
main13811-78050×4i200608-200708
main13812-58010×4i200411-200701
main13812-78010×4i200212-200802
13819BRIDGE, VALVE
main13819-58010×8i200411-200701
main13819-78010×8i200110-200112
main13819-78020×8i200112-200608
main13819-78030×8i200608-200708
13901SHAFT SUB-ASSY, VALVE ROCKER, NO.1
main13901-56030i200411-200701
main13901-78010i200212-200802
main13901-78020i200406-200610
main13901-78040i200610
main13901-78050i200304-200409
13951SUPPORT, VALVE ROCKER, NO.1
main13951-58010i200411-200701
main13951-78010i200212-200802
main13951-78040i200110-200802
NO.1
main13951-78050×3i200110-200802
NO.2
main13951-78060i200110-200802
NO.3
main13951-78080×3i201007
TYPE A:REFER ILLUST.
main13951-78090×4i200610-201007
TYPE B:REFER ILLUST.
13951ABOLT(FOR ROCKER SUPPORT SET)
main90105-08165×10i200411-200701
13951BSCREW OR BOLT(FOR VALVE ROCKER SHAFT LOCK)
main13958-56010×2i200411-200701
13951FWASHER, PLATE(FOR VALVE ROCKER SUPPORT)
main90201-06350×2i200411-200701
13952SUPPORT, VALVE ROCKER, NO.2
main13952-58010×3i200411-200701
main13952-78010×3i200212-200610
13953SUPPORT, VALVE ROCKER, NO.3
main13953-58010i200411-200701
main13953-78010i200610-201106
2201
9010510534
9010906147
9011910657
9017618001
9043006004
9043010026
91651B0820

41 parts on this diagram · 6 diagrams in section
