OIL COOLER & TUBE (ATM)

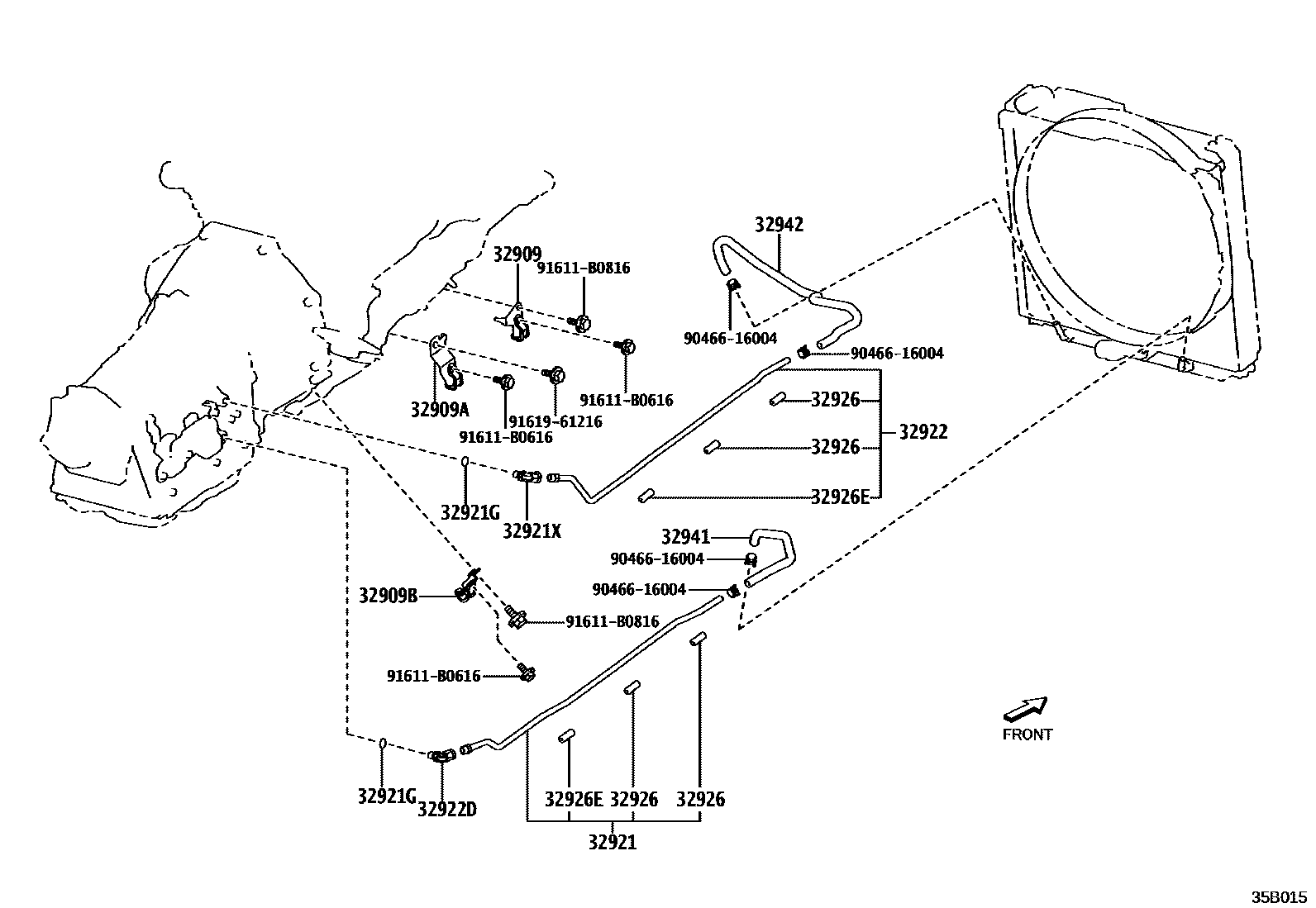

Parts diagram
32909CLAMP SUB-ASSY, TRANSMISSION OIL COOLER TUBE, NO.1
main32909-25130i202108-202305
32909ACLAMP SUB-ASSY, TRANSMISSION OIL COOLER TUBE, NO.2
main32909-25120i202108-202305
32909BCLAMP SUB-ASSY, TRANSMISSION OIL COOLER TUBE, NO.3
main32909-25110i202108-202305
32921TUBE, OIL COOLER INLET, NO.1
main32921-25210i202108-202305
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11030×2i202108-202305
32921XUNION OR ELBOW, OIL COOLER INLET
main90407-16009i202108-202305
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-25200i202108-202305
32922DUNION OR ELBOW, OIL COOLER OUTLET
main90407-16009i202108-202305
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-30020×4i202108-202305
L=35,ID=10
32926ECUSHION, OIL COOLER TUBE, NO.2(ATM)
main32926-60030×2i202108-202305
32941HOSE, OIL COOLER INLET, NO.1
main32941-25060i202108-202305
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-25060i202108-202305
9046616004
91611B0616
91611B0816
9161961216

16 parts on this diagram · 1 diagram in section
