RADIATOR & WATER OUTLET

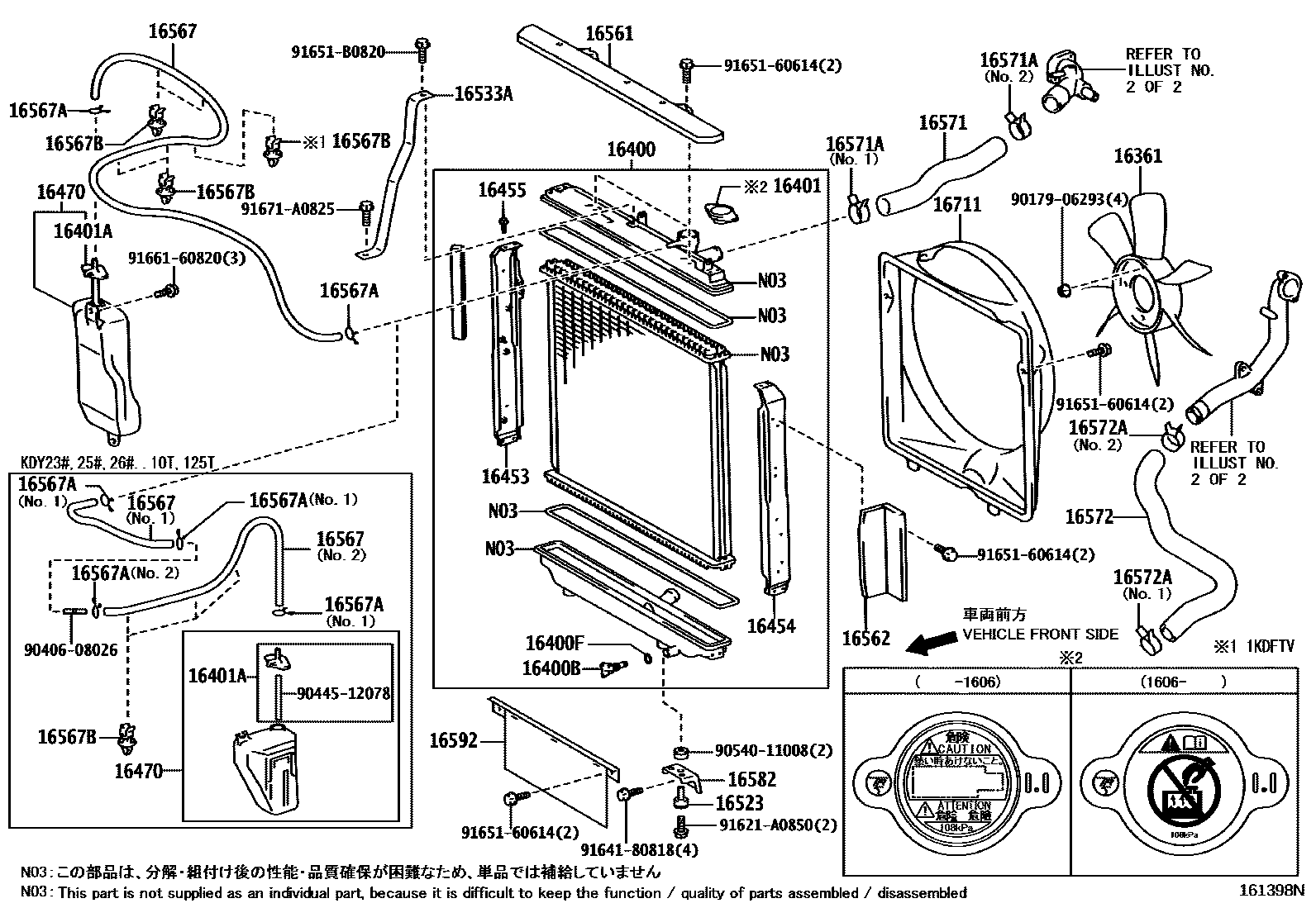

Parts diagram
16361FAN
main16361-67020i200108
main16361-67030i200107-202111
16400RADIATOR ASSY
main16400-30070i200108-200609
main16400-30130i200108-200610
main16400-30220i200609-201502
main16400-30230i200609
main16400-5B840i200107
main16400-5B850i200107
main16400-5B860i200107-202111
16400BPLUG, RADIATOR DRAIN COCK
main16417-15210i200108
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16418-15520i200107
16401CAP SUB-ASSY, RADIATOR
main16401-17020i201606
main16401-67150i200108-201606
16401ACAP SUB-ASSY, RADIATOR RESERVE TANK
main16405-54360i200107-202111
main16405-78030i200108-201502
16453PLATE, RADIATOR SIDE
main16453-30070i200108-201003
main16453-30071i201003-201502
main16453-30130i200108-200408
main16453-30200i200408-201003
main16453-30201i201003
main16453-5B840i200107
main16453-5B860i200107-201003
main16453-5B861i201003-202111
16454PLATE, RADIATOR SIDE
main16454-30070i200108-201003
main16454-30071i201003-201502
main16454-30130i200108-201003
main16454-30131i201003
main16454-5B840i200107
main16454-5B860i200107-201003
main16454-5B861i201003-202111
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main16455-61160×8i201003
main16455-67020×8i200107-201003
16470TANK ASSY, RADIATOR RESERVE
main16470-54410i200107-202111
main16470-54420i200108-201502
16523CUSHION, SUB-RADIATOR SUPPORT
main16523-54050×2i200107-202111
16533ASUPPORT, SUB-RADIATOR
main16533-54050i200107-202111
main16533-54060i200107
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-54040i200107-202111
main16561-54060i200108-201502
16562SEAL, RADIATOR TO SUPPORT, NO.2
main16562-54010i200107-202111
16567HOSE(FOR RADIATOR RESERVE TANK)
main16567-54160i200107-202111
main16567-54170i200108-201502
main16567-54180i200108-200408
NO.2
main16567-54181i200408-201502
NO.2
main16567-54200i200108-200408
NO.1
main16567-54201i200408-201502
NO.1
main16567-54210i200107
16567ACLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i200108-201502
NO.2
main90467-12058×2i201109
16567BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE NO.2)
main90469-12009×5i200607
16571HOSE, RADIATOR, INLET
main16571-30020i200108
main16571-54580i200107
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90466-35001×2i200705
NO.1
main90466-41007i200305
NO.2
main90466-41008i200204-200305
NO.2
main90467-37005i200108-200704
NO.1
main90467-41002i200108-200204
NO.2
16572HOSE, RADIATOR, OUTLET
main16572-30020i200108-201912
main16572-30021i202001
main16572-54670i201709-201902
main16572-54671i201701-201709
main16572-54680i200107-201610
main16572-54681i201902
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90466-35001i200705
NO.1
main90466-41007i201701-201709
NO.2
main90466-41008i200204-200305
NO.2
main90467-37005i200108-200704
NO.1
main90467-41002i200108-200204
NO.2
main90467-41005i201709-201902
NO.2
16582BRACKET, RADIATOR, NO.1
main16582-54050×2i200107-202111
main16582-54060×2i200107
16592GUIDE, RADIATOR AIR, NO.3
main16592-30010i200108
main16592-54090i200107-202111
16711SHROUD, FAN
main16711-30010i200108-201702
main16711-30011i201703-201901
main16711-30012i201902
main16711-54740i200107-201702
main16711-54741i201703-201705
main16711-54742i201706-201709
main16711-54743i201902
main16711-54750i200107-201902
main16711-54751i201703-201705
main16711-54752i201706-201709
main16711-54753i201902-202111
9017906293
9040608026
9044512078
9054011008
91621A0850
9164180818
9165160614
91651B0820
9166160820
91671A0825

34 parts on this diagram · 9 diagrams in section
