CAMSHAFT & VALVE

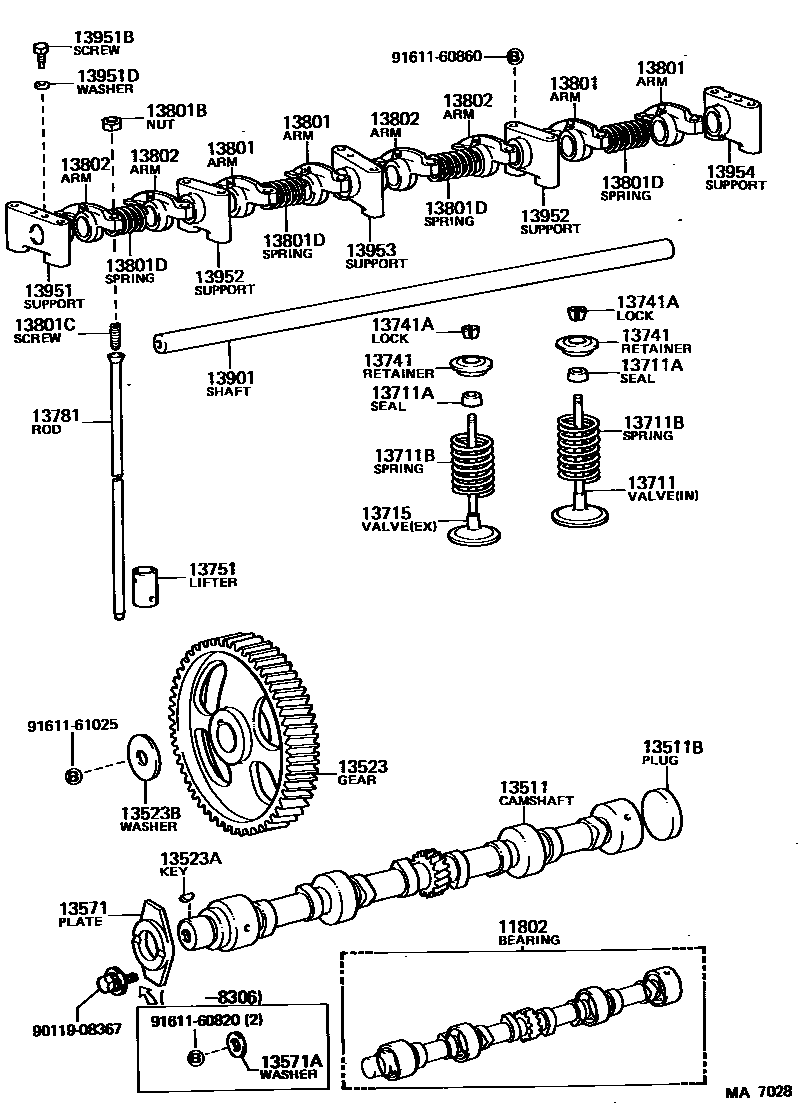

Parts diagram
11802BEARING SET, CAMSHAFT
main11802-31010i197903-198507
STD
main11802-40011i197903-198507
STD
main11802-44010i197903-198308
STD,CHINA SPEC
main11802-48010i197903-198308
STD
main11802-54010i197903-198507
STD,STD
main11803-40011i197903-198507
U/S 0.125
main11803-44010i197903-198308
U/S 0.125,CHINA SPEC
main11803-48010i197903-198308
U/S 0.125
main11803-54010i197903-198507
U/S 0.125,U/S 0.125
main11804-31010i197903-198507
U/S 0.250
main11804-40011i197903-198507
U/S 0.250
main11804-44010i197903-198308
U/S 0.25,CHINA SPEC
main11804-48010i197903-198308
U/S 0.250
main11804-54010i197903-198507
U/S 0.25,U/S 0.250
main11805-31010i197903-198507
U/S 0.500
13511CAMSHAFT
main13501-54020i198308-198507
main13501-54030i198205-198308
main13511-31020i197903-198507
main13511-44020i197903-198308
CHINA SPEC
main13511-44040i197903-198507
main13511-48011i197903-198308
main13511-54010i197903-198205
13511BPLUG, EXPANSION(FOR CAMSHAFT)
main90331-51032i197903-198308
OD=51
main90344-51003i197903-198507
13523GEAR OR SPROCKET, CAMSHAFT TIMING
main13522-33010i197903-198507
N=36
main13523-31011i197903-198507
N=50
main13523-46011i197903-198308
N=50
13523AKEY, WOODRUFF(FOR TIMING GEAR)
main90280-05008i197903-198205
main90280-05010i197903-198307
main95161-10519i197903-198507
13523BWASHER, PLATE(FOR TIMING GEAR)
main90201-08120i197903-198507
main90201-10227i197903-198507
main90201-14007i197903-198210
13571PLATE, CAMSHAFT THRUST
main13571-31010i197903-198507
main13571-44011i197903-198507
main13571-46010i197903-198308
13571AWASHER, PLATE(FOR CAMSHAFT THRUST PLATE)
main90201-08085i197903-198306
13711VALVE, INTAKE
main13711-31050i197903-198507
main13711-44013i197903-198507
main13711-46010i197903-198101
main13711-48010i198101-198308
main13711-54010i197903-198507
13711ASEAL OR RING, O(FOR VALVE STEM OIL)
main90913-02033i197903-198507
main90913-02036i197903-198107
main90913-02042i197903-198507
main90913-02044i197903-198308
main90913-02060i198107-198507
13711BSPRING, COMPRESSION(FOR INNER)
main90501-44002i197903-198507
WD=4.35,CW=6.25
main90501-44777i197903-198507
WD=4.4,CW=6.3
main90501-45005i197903-198507
WD=4.5,CW=6.25
main90501-45228i197903-198308
WD=4.5,CW=6.5
13715VALVE, EXHAUST
main13715-31070i197903-198507
main13715-44022i197903-198507
main13715-46013i197903-198101
main13715-48010i198101-198308
main13715-54010i197903-198507
13741RETAINER, VALVE SPRING
main13741-25012i197903-198507
main13741-44012i197903-198507
main13741-46010i197903-198308
main13741-54010i197903-198507
13741ALOCK, VALVE SPRING RETAINER
main90913-03003i197903-198101
main90913-03013i197903-198507
main90913-03014i197903-198507
main90913-03016i197903-198507
main90913-03018i198101-198308
13751LIFTER, VALVE
main13751-31020i197903-198507
STD
main13751-44030i197903-198507
STD
main13751-47011i197903-198308
STD
main13755-31020i197903-198507
O/S 0.05
main13755-44030i197903-198507
O/S 0.05
main13755-47011i197903-198308
O/S 0.05
13781ROD, VALVE PUSH
main13781-31022i197903-198507
main13781-44011i197903-198507
main13781-44020i197903-198308
CHINA SPEC
main13781-47020i197903-198008
main13781-68010i198008-198308
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-54010i197903-198106
main13801-54011i198106-198207
main13801-54012i198207-198308
main13801-54020i198308-198507
main13811-31022i197903-198507
main13811-44022i197903-198507
main13811-48031i197903-198008
main13811-68010i198008-198308
13801BNUT, HEXAGON(FOR VALVE ADJUSTING)
main90170-08005i197908-198507
main90170-08094i197903-198507
main90170-08210i197903-198507
main90170-10074i197903-198308
13801CSCREW, VALVE ADJUSTING
main90913-05007i197903-198308
main90913-05013i197903-198205
main90913-05016i197903-198102
main90913-05019i198102-198507
main90913-05020i198205-198507
13801DSPRING, COMPRESSION(FOR ROCKER ARM)
main90501-16098i197903-198507
CTR,WD=1.6,CW=9
main90501-16163i197903-198507
FR & RR,WD=1.6,CW=7.5
main90501-16163i197903-198507
WD=1.6,CW=7.5
13802ARM SUB-ASSY, VALVE ROCKER, NO.2
main13802-54010i197903-198106
main13802-54011i198106-198308
main13802-54020i198308-198507
main13812-31022i197903-198507
main13812-44022i197903-198507
main13812-48011i197903-198308
13901SHAFT SUB-ASSY, VALVE ROCKER, NO.1
main13901-31020i197903-198507
main13901-44010i197903-198507
main13901-48010i197903-198308
main13901-54010i197903-198507
13951SUPPORT, VALVE ROCKER, NO.1
main13951-31020i197903-198507
main13951-44020i197903-198507
main13951-48021i197903-198308
main13951-54010i197903-198308
main13951-54020i198308-198507
13951BSCREW OR BOLT(FOR VALVE ROCKER SHAFT LOCK)
main90109-06014i197903-198507
main90151-40010i197903-198507
main91611-60614i197903-198207
main91611-60620i198207-198507
13951DWASHER, SEAL(FOR HEAD COVER SET)
main94512-00600i197903-198308
13952SUPPORT, VALVE ROCKER, NO.2
main13952-31010i197903-198507
main13952-44020i197903-198507
main13952-48021i197903-198308
13953SUPPORT, VALVE ROCKER, NO.3
main13953-48011i197903-198308
13954SUPPORT, VALVE ROCKER, NO.4
main13954-48011i197903-198308
9011908367
9161160820
9161160860
9161161025

32 parts on this diagram · 5 diagrams in section
