CYLINDER BLOCK

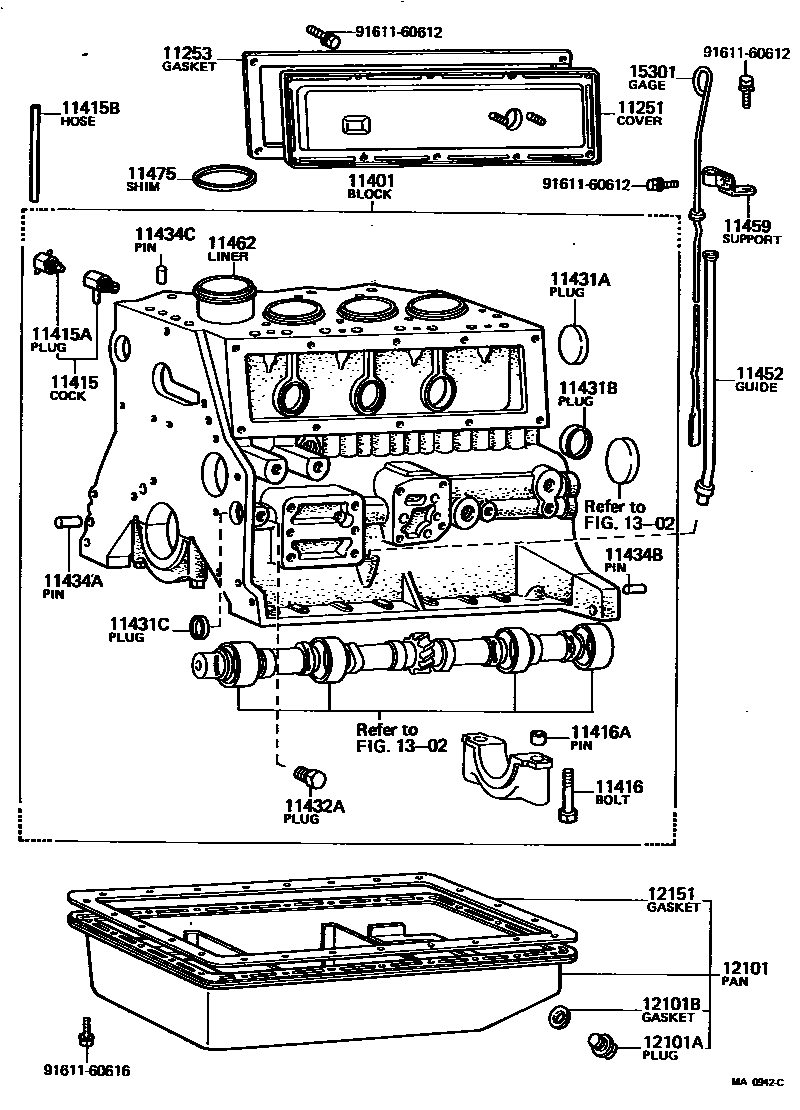

Parts diagram
11251COVER, VALVE PUSH ROD
main11203-31010i197511-197808
main11203-31011i197808-197902
main11203-48011i197207-197902
main11204-44010i197708-197902
W/PCV FRONT
main11251-31010i197109-197511
main11251-40011i197207-197708
main11251-44010i197708-197902
W/PCV REAR
main11251-44010i197708-197902
L/PCV
11253GASKET, VALVE PUSH ROD COVER
main11253-31010i197109-197802
main11253-31011i197802-197902
main11253-40010i197207-197902
main11253-46010i197207-197902
11401BLOCK SUB-ASSY, CYLINDER
main11401-39125i197109-197511
main11401-39126i197511-197808
main11401-39127i197808-197902
main11401-49049i197207-197511
main11401-49075i197207-197511
main11401-49076i197511-197708
main11401-49155i197507-197511
CHINA SPEC.
main11401-49156i197511-197708
CHINA SPEC.
main11401-49195i197511-197607
main11401-49196i197607-197708
main11401-49197i197708-197711
main11401-49198i197711-197902
main11401-49226i197708-197808
main11401-49227i197808-197902
main11401-49236i197708-197808
CHINA SPEC.
main11401-49237i197808-197902
CHINA SPEC.
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09056i197607-197902
main96431-03833i197109-197902
main96431-03873i197207-197607
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main96431-23814i197109-197902
11415BHOSE(FOR DRAIN COCK)
main90446-12092i197207-197708
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02029i197207-197902
12-1.25PX75-22
main90910-02032i197109-197808
12-1.25PX62-21
main90910-02038i197207-197902
12-1.25PX67-21
main90910-02064i197808-197902
12-1.25PX62-21
11416APIN, RING(FOR CRANKSHAFT BEARING CAP SET)
main90253-15005i197109-197902
main90253-16014i197808-197902
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90330-21012i197207-197902
OD=21
main90331-50015i197109-197902
OD=50
main96411-45000i197401-197902
OD=50
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main90331-30013i197109-197401
OD=30
main90331-35014i197207-197401
OD=35
main90331-50015i197207-197401
OD=50
main96411-43000i197401-197902
OD=30
main96411-43500i197401-197902
OD=35
main96411-45000i197401-197902
OD=50
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main90330-21012i197207-197902
OD=21
main90331-27041i197207-197902
OD=27
11432APLUG, W/HEAD TAPER SCREW, NO.1
main90345-51003i197801-197902
main90345-51005i197207-197809
main90345-51015i197211-197801
main90345-51025i197109-197902
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90250-08120i197207-197902
L=18,OD=8,L=18,OD=8
main90250-10052i197109-197406
L=20,OD=10,L=20,OD=10
main90250-10192i197406-197902
L=22,OD=10,L=22,OD=10
main90253-11001i197207-197902
L=11,OD=11,L=11,OD=11
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-08054i197207-197902
L=23,OD=8,L=23,OD=8
main90250-10052i197109-197902
L=20,OD=10,L=20,OD=10
main90250-10192i197406-197902
L=22,OD=10,L=22,OD=10
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-06037i197207-197902
L=12,OD=6,L=12,OD=6
main90250-08074i197607-197902
L=15,OD=8,L=15,OD=8
11452GUIDE, OIL LEVEL GAGE
main11452-31010i197203-197811
main11452-31020i197811-197902
main11452-40010i197109-197902
main11452-44020i197512-197610
main11452-48010i197207-197708
main11452-48020i197708-197902
11459SUPPORT, OIL LEVEL GAGE GUIDE
main11495-48010i197207-197902
11462LINER, CYLINDER
main11461-48011i197207-197902
main11462-31020i197109-197511
O/S 4.00
main11462-40010i197207-197511
O/S 4.00
11475SHIM, CYLINDER LINER
main11475-48010i197207-197902
T=0.05
main11476-48010i197207-197902
T=0.10
12101PAN SUB-ASSY, OIL
main12101-39025i197109-197212
main12101-39026i197212-197503
main12101-39027i197503-197811
main12101-39245i197811-197902
main12101-49075i197207-197410
main12101-49135i197207-197708
main12101-49136i197708-197902
main12101-49145i197410-197902
12101APLUG(FOR OIL PAN DRAIN)
main90341-18089i197409-197902
main90341-25054i197109-197902
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-18244i197409-197902
main90430-25013i197109-197902
12151GASKET, OIL PAN
main12151-30010i197109-197902
main12151-44010i197207-197902
main12151-48010i197207-197902
1302
15301GAGE SUB-ASSY, OIL LEVEL
main15301-31040i197109-197811
main15301-31050i197811-197902
main15301-44010i197207-197902
main15301-44030i197512-197610
main15301-48010i197207-197902
9161160612
9161160616

27 parts on this diagram · 4 diagrams in section
