VACUUM PIPING

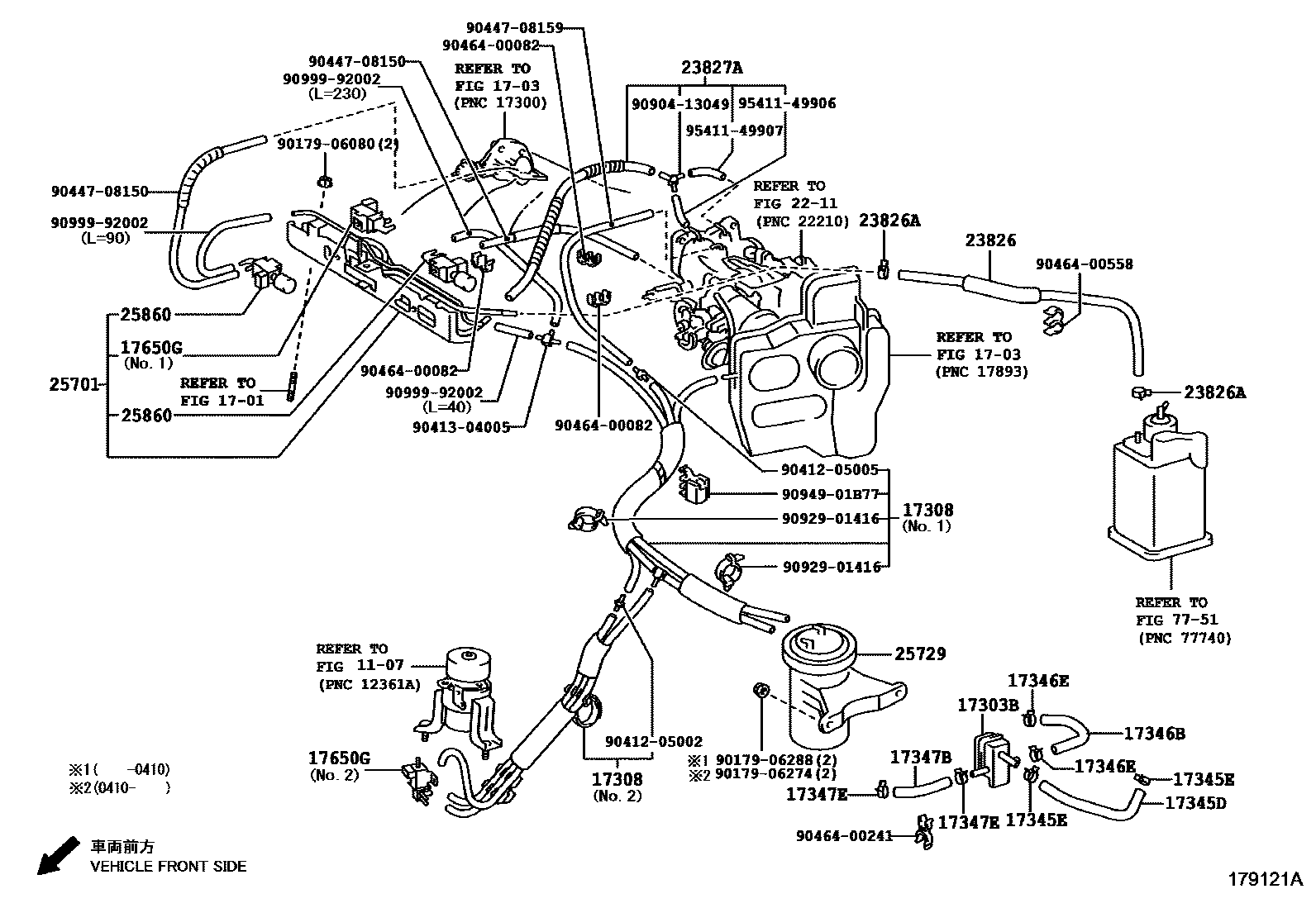

Parts diagram
1107
1701
1703
17303BPIPE SUB-ASSY, AIR, NO.1
main17303-20010i200312-200504
17308HOSE SUB-ASSY, VACUUM(FOR IDLE-UP)
main17308-20190i200312-200504
NO.1
main17308-20200i200312-200804
NO.2
main17308-20260i200504-200804
NO.1
17345DHOSE, AIR, NO.5
main17345-20030i200312-200504
17345ECLAMP OR CLIP(FOR AIR HOSE, NO.5)
main96133-41500i200312-200504
17346BHOSE, AIR, NO.6
main17346-20010i200312-200504
17346ECLIP(FOR AIR HOSE NO.6)
main90467-13007i200312-200504
17347BHOSE, AIR, NO.7
main17347-20010i200312-200504
17347ECLIP(FOR AIR HOSE NO.7)
main90467-13007i200312-200504
17650GVALVE, DUTY VACUUM SWITCHING
main90910-12196i200312-200504
NO.1
main90910-12204i200312-200804
NO.2
main90910-12241i200504-200804
NO.1
2211
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-20060i200312-200804
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main96132-41300i200312-200504
main96132-51300i200504-200804
23827AHOSE, FUEL VAPOR FEED, NO.2
main23827-20030i200312-200504
main23827-20090i200504-200804
25701VALVE SET, EMISSION CONTROL
main25701-20140i200312-200504
main25701-20190i200504
25729TANK, VACUUM SURGE W/BRACKET
main25729-20010i200312-200504
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-62010i200312-200504
7751
9017906080
9017906274
9017906288
9041205002
9041205005
9041304005
9044708150
9044708159
9046400082
9046400241
9046400558
9090413049
9092901416
9094901B77
9099992002
9541149906
9541149907

37 parts on this diagram · 2 diagrams in section
