TRANSMISSION GEAR (MTM)

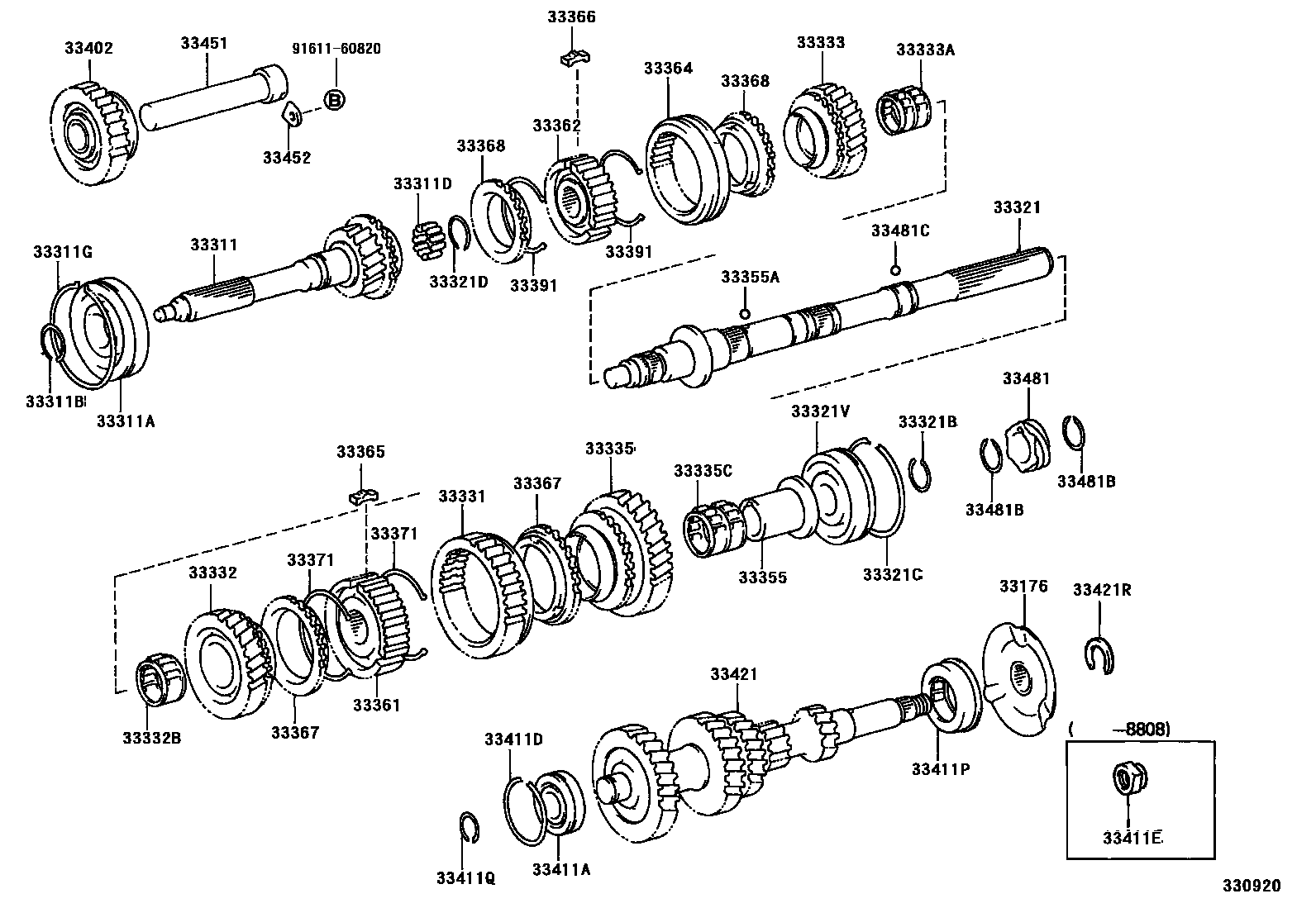

Parts diagram
33176SEPARATOR, MANUAL TRANSMISSION OIL, NO.1
main33176-35010i198708-198808
main33176-35011i198808-198910
33311SHAFT, INPUT
main33301-0W020i199803-200403
main33301-26022i198708-198808
main33301-26040i198906-199803
main33301-28060i198808-198906
main33301-35071i200403
33311ABEARING (FOR INPUT SHAFT FRONT)
main90363-32024i198708-199012
33311BRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-30214i199012
T=2.05,MARK 0
main90520-30215i199012
T=2.10,MARK 1
main90520-30216i199012
T=2.15,MARK 2
main90520-30217i199012
T=2.20,MARK 3
main90520-30218i199012
T=2.25,MARK 4
main90520-30219i199012
T=2.30,MARK 5
33311DBEARING, INPUT SHAFT
main90361-06002×13i198910
33311GRING, SHAFT SNAP (FOR FRONT BEARING)
main90520-76002i198808-198910
33321SHAFT, OUTPUT
main33321-0W010i199803-200403
main33321-26050i198808-198910
33321BRING, SHAFT SNAP (FOR OUTPUT SHAFT BEARING)
main90520-25005i199012
T=2.67-2.72,MARK A
main90520-25006i199012
T=2.73-2.78,MARK B
main90520-25009i199012
T=2.79-2.84,MARK C
main90520-25010i198708-199012
T=2.85-2.90,MARK D
main90520-25011i199012
T=2.91-2.96,MARK E
main90520-25012i199012
T=2.97-3.02,MARK F
main90520-25013i199012
T=3.03-3.08,MARK G
main90520-25014i198708-199012
T=3.09-3.14,MARK H
main90520-25015i199012
T=3.15-3.20,MARK J
main90520-25016i198708-199012
T=3.21-3.26,MARK K
main90520-25017i198708-199012
T=3.27-3.32,MARK L
33321CRING, SHAFT SNAP (FOR OUTPUT SHAFT BEARING)
main90520-71221i199012
T=1.65,ID=71.1
33321DRING, SHAFT SNAP (FOR CLUTCH HUB SET)
main90520-28010i199012
T=1.85-1.90,MARK D-1
main90520-28011i198708-199012
T=1.95-2.00,MARK E-1
main90520-28012i198708-199012
T=1.75-1.80,MARK C-1
main90520-28013i199012
T=2.05-2.10,MARK F-1
main90520-28245i198708-199012
T=1.80-1.85,MARK D
main90520-28246i199012
T=1.90-1.95,MARK E
main90520-28248i198708-199012
T=2.00-2.05,MARK F
33321VBEARING (FOR OUTPUT SHAFT CENTER)
main90363-30059i198910
33331GEAR, REVERSE
main33331-0W010i199803-200403
main33331-28010i198708-198906
main33331-35060i198906-199008
main33331-35061i199012-199803
33332GEAR, 2ND
main33033-26010i198708-198807
main33033-26011i198807
main33033-35021i198807
33332BBEARING, NEEDLE ROLLER (FOR 2ND GEAR)
main90364-38002i199012
33333GEAR, 3RD
main33034-0W010i199803-200403
main33034-0W030i199803-200403
main33034-26050i198708-198808
main33034-26051i198808-199803
main33034-27010i200403
main33034-28020i198808-199803
main33034-35030i200403
33333ABEARING, NEEDLE ROLLER (FOR 3RD GEAR)
main90364-35005i198708-199012
33335GEAR, 1ST
main33032-0W010i199803-200403
main33032-0W020i199803-200403
main33032-26010i198708-198808
main33032-26020i198906-199803
main33032-26030i200403
main33032-35050i198808-198906
main33032-35060i198808-198906
33335CBEARING, NEEDLE ROLLER(FOR 1ST GEAR)
main90364-39002i198708-198808
main90364-39011i198808-199012
33355RACE, 1ST GEAR BEARING INNER
main33355-0W010i199803-200403
main33355-35011i198708-198808
main33355-35020i198808-198910
33355AKEY OR BALL, 1ST GEAR BEARING INNER RACE LOCK
main90360-06004×2i198808-199803
33361HUB, TRANSMISSION CLUTCH, NO.1
main33361-0W010i199803-200403
main33361-35020i198808-198910
33362HUB, TRANSMISSION CLUTCH, NO.2
main33362-0K010i200410-200511
main33362-0W010i200511
main33362-35020i198708-198808
main33362-35040i198910-199803
33364SLEEVE, TRANSMISSION HUB, NO.2
main33364-0W010i199803-200403
main33364-26020i199209-199803
main33364-35010i198708-198808
main33364-35030i198808-199208
33365KEY, SYNCHROMESH SHIFTING, NO.1
main33365-35020×3i198808-198910
main33365-35021×3i200312
33366KEY, SYNCHROMESH SHIFTING, NO.2
main33366-35020×3i198708-198808
main33366-35040×3i198910-200312
main33366-35041×3i200312
33367RING, SYNCHRONIZER, NO.1
main33368-20012×2i198708-198808
33368RING, SYNCHRONIZER, NO.2
main33367-14010×3i198808-199803
33371SPRING, SYNCHROMESH SHIFTING KEY, NO.1
main33371-14031×2i198708-198808
33391SPRING, SYNCHROMESH SHIFTING KEY, NO.2
main33371-14010×4i198808-199803
33402GEAR SUB-ASSY, REVERSE IDLER
main33402-0W010i199803-200403
main33402-28011i198708-198906
main33402-35050i198708-198906
33411ABEARING OR ROLLER(FOR COUNTER GEAR FRONT)
main90365-25023i199305-200708
main90365-25025i198808-199305
main90365-25027i200708
33411DRING, COUNTER GEAR FRONT BEARING SNAP, NO.1
main90520-49222i198708-199012
T=1.07,OD=55.6
33411ENUT(FOR COUNTER GEAR SHAFT)
main90179-20009i198708-198808
33411PBEARING, COUNTERSHAFT CENTER
main90365-31002i198708-198808
main90365-31004i198808-198908
main90365-31005i198908-198910
main90365-31006i198910-199012
33411QRING, COUNTER GEAR FRONT BEARING SNAP, NO.2
main90520-23089i199012
T=2.10-2.15
main90520-23090i199012
T=2.20-2.25
main90520-23115i199012
T=2.05-2.10
main90520-23143i198708-199012
T=2.15-2.20
main90520-23144i199012
T=2.25-2.30
main90520-23145i198708-199012
T=2.30-2.35
33421GEAR, COUNTER
main33421-0W040i199803-200403
main33421-26090i198708-198805
main33421-26092i198808-198906
main33421-26100i198906-199803
main33421-28040i198906-199712
main33421-35150i200403
33421RRING, SHAFT SNAP(FOR COUNTER GEAR REAR)
main90520-19008i198808-199012
T=2.85
main90520-19009i198808-199012
T=2.90
main90520-19010i198808-199012
T=2.95
main90520-19011i198808-199012
T=3.00
main90520-19012i198808-199012
T=3.05
main90520-19013i198808-199012
T=3.10
main90520-19014i198808-199012
T=3.15
33451SHAFT, REVERSE IDLER GEAR
main33451-28010i198808-198910
main33451-28011i200405
33452STOPPER, REVERSE IDLER GEAR SHAFT
main33452-36030i198708-198808
33481GEAR, SPEEDOMETER DRIVE (MTM)
main33481-20070i198710-199803
N=5,MARK 5X17-19
main33481-22010i198808-199803
N=6,MARK 6X18-20
main33481-30040i198708-198710
N=6,MARK 6X21-23
33481BRING OR SPACER (FOR MTM SPEEDOMETER DRIVE GEAR)
main90520-26061×2i198910-199110
T=1.50,OD=31.3
main90520-26179×2i198708-198910
T=1.50,OD=31.3
33481CBALL, REVERSE SHIFT RESTRICT
main90360-06004i198808
9161160820

43 parts on this diagram · 2 diagrams in section
