EPC Data

FRONT DOOR LOCK & HANDLE

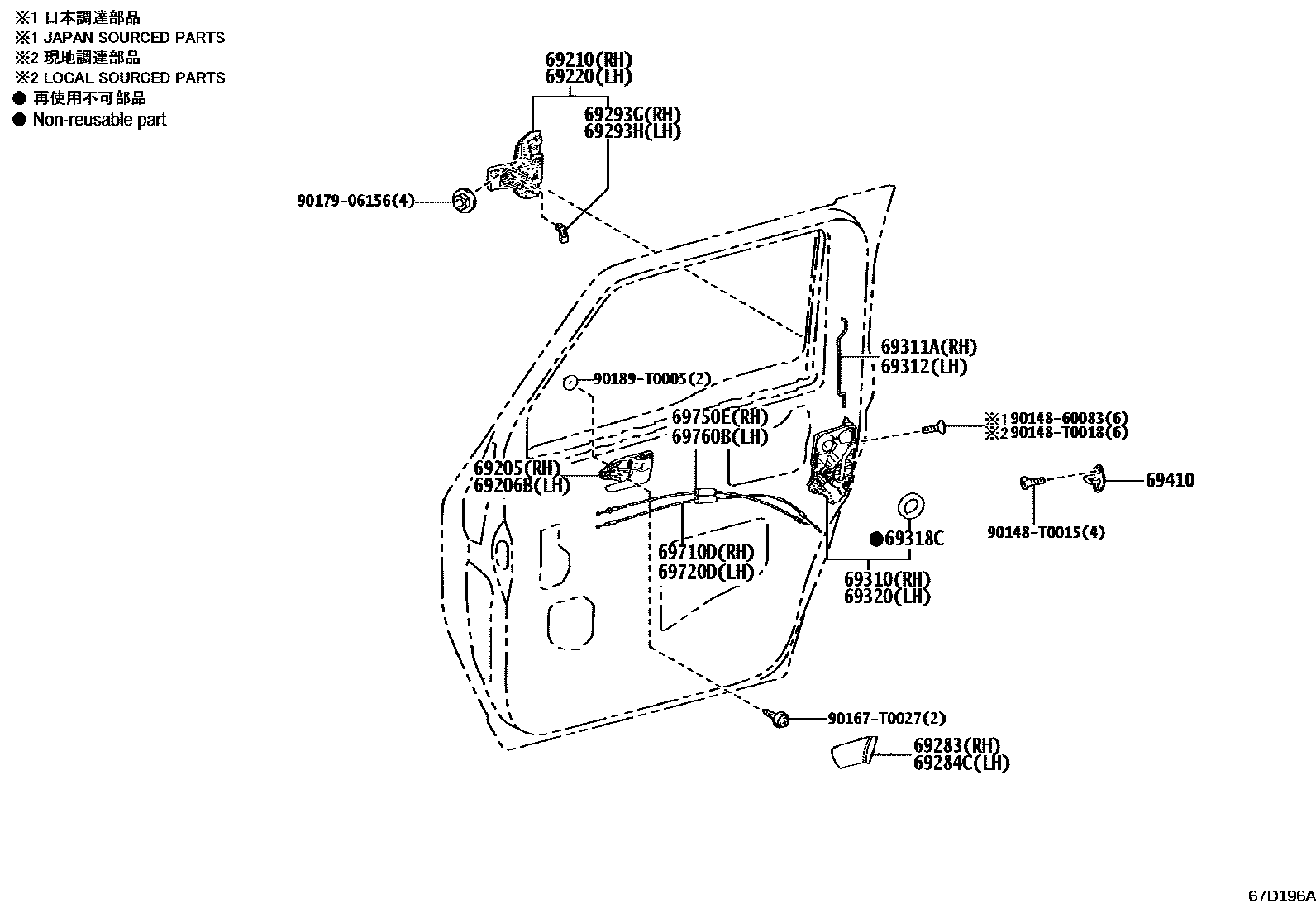

Parts diagram
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-0K100-C1i202312-202407
BLACK,TRIM2#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-0K090-C1i202312-202407
BLACK,TRIM2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-0K440i202312-202407
NO PAINT REQ.
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-0K010i202312-202407
NO PAINT REQ.
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-0K050-C0i202312-202407
BLACK,TRIM2#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-0K030-C0i202312-202407
BLACK,TRIM2#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-0K090i202312-202407
69293HSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-0K130i202312-202407
69310LOCK ASSY, FRONT DOOR, RH
main69030-0K290i202312-202407
main69310-0K140i202312
main69310-0K150i202312-202407
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-0K200i202312-202407
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-0K200i202312-202407
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-47010i202312-202407
69320LOCK ASSY, FRONT DOOR, LH
main69040-0K240i202312-202407
main69320-0K140i202312
main69320-0K150i202312-202407
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-0K070i202312-202407
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-0K250i202312-202407
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-0K250i202312-202407
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-0K250i202312-202407
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-0K250i202312-202407
9014860083
90148T0015
90148T0018
90167T0027
9017906156
90189T0005

24 parts on this diagram · 1 diagram in section
