REAR DOOR LOCK & HANDLE

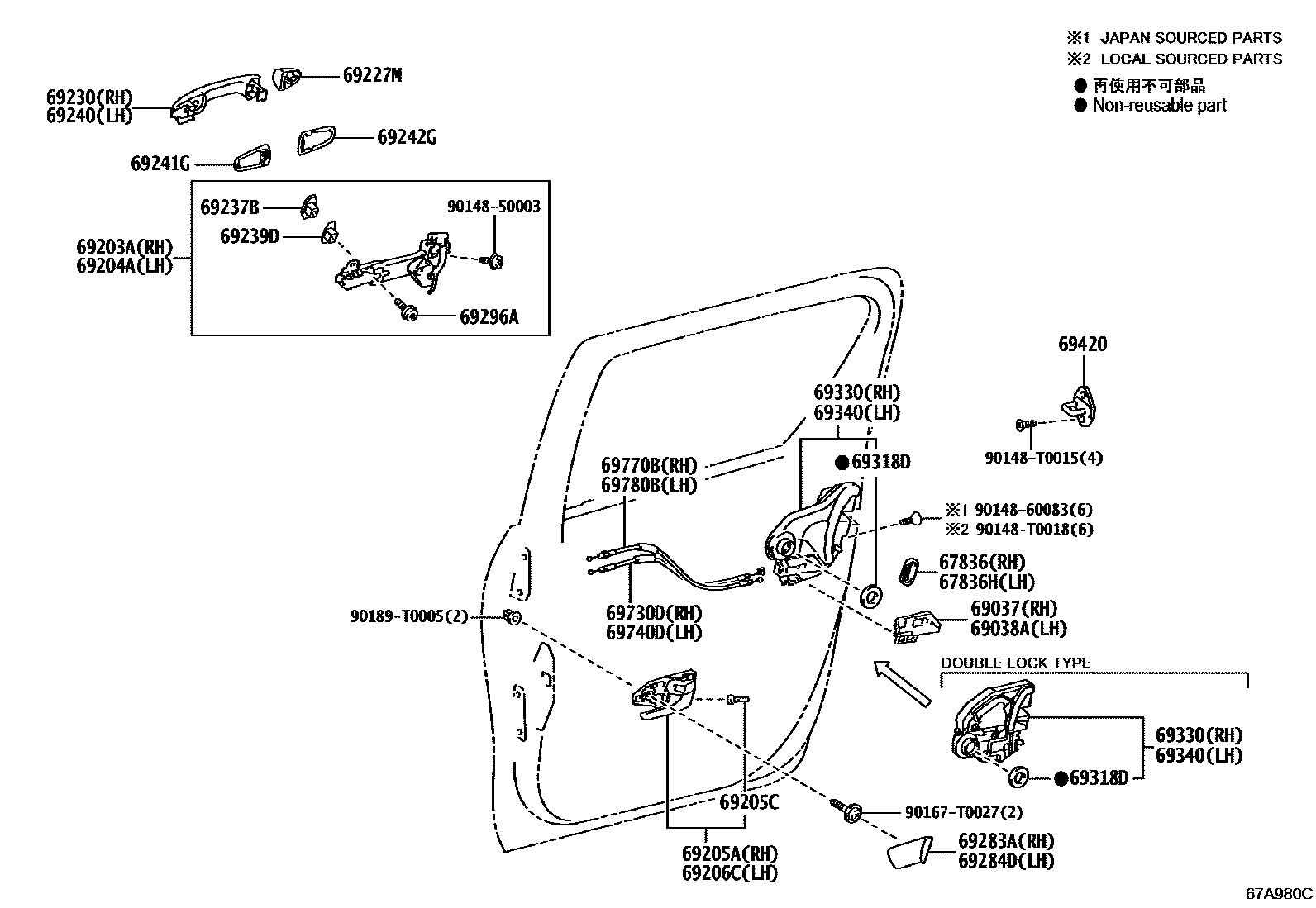

Parts diagram
67836COVER, REAR DOOR LOCK CHILD PROTECTION, RH
main67836-02030i202006-202301
(J)
main67836-0K030i202009-202109
EXPORT FROM SOUTH AFRICA&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESSDOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON),(L); EXPORT FROM SOUTH AFRICA&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED)),(L); EXPORT FROM SOUTH AFRICA&POWER DOOR LOCK-WITHOUT&WIRELESS DOOR LOCK-WITHOUT,(L); EXPORT FROM SOUTH AFRICA,(L); POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON),(L); POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH(PANIC BUTTON),(L); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITHOUT(*DCB)&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON),(L); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITHOUT(*DCB)&WIRELESS DOOR LOCK-WITH(PANIC BUTTON),(L)
main67836-12040i202011-202110
67836HCOVER, REAR DOOR LOCK CHILD PROTECTION, LH
main67836-02030i202009-202201
main67836-0K030i202009-202109
EXPORT FROM SOUTH AFRICA&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESSDOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON),(L); EXPORT FROM SOUTH AFRICA&POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED)),(L); EXPORT FROM SOUTH AFRICA&POWER DOOR LOCK-WITHOUT&WIRELESS DOOR LOCK-WITHOUT,(L); EXPORT FROM SOUTH AFRICA,(L); POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON),(L); POWER DOOR LOCK-WITH & WITHOUT(AUTO LOCK(SPEED))&WIRELESS DOOR LOCK-WITH(PANIC BUTTON),(L); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITHOUT(*DCB)&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON),(L); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITHOUT(*DCB)&WIRELESS DOOR LOCK-WITH(PANIC BUTTON),(L)
main67836-12040i202011-202110
69037COVER SUB-ASSY, REAR DOOR LOCK, RH
main69037-02010i202011-202110
main69037-02040i202006-202111
69038ACOVER SUB-ASSY, REAR DOOR LOCK, LH
main69038-02010i202011-202110
main69038-02040i202006-202111
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-0K092i202006-202110
main69203-0K100i202009-202111
main69203-0K110i202011-202110
DOOR OUTSIDE HANDLE-COLORED(KEY CYLINDER DRIVER SIDE ONLY); WIRELESS DOOR LOCK-WITH(PANIC BUTTON)
main69203-0K120i202009-202110
main69203-0K130i202106-202201
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-0K092i202006-202301
main69204-0K100i202009-202111
main69204-0K110i202011-202110
DOOR OUTSIDE HANDLE-COLORED(KEY CYLINDER DRIVER SIDE ONLY); WIRELESS DOOR LOCK-WITH(PANIC BUTTON)
main69204-0K120i202009-202110
main69204-0K130i202106-202201
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-0K090-C0i202009-202110
BLACK,TRIM2#
main69205-0K100-C1i202006-202108
BLACK,TRIM2#,3#
main69205-0K110-C0i202006-202201
BLACK,TRIM2#
main69205-0K120-C1i202009-202111
BLACK,TRIM2#
main69205-0K130-C0i202009-202111
BLACK,TRIM2#
main69205-0K140-C1i202011-202110
BLACK,TRIM2#; DOOR TRIM-FABRIC & PAINT(BLACK),BLACK,TRIM2#
main69205-0K150-C0i202011-202110
BLACK,TRIM2#
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04027×2i202009-202111
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-0K090-C1i202006-202108
BLACK,TRIM2#,3#
main69206-0K100-C0i202006-202108
BLACK,TRIM2#,3#; CENTRAL AND SOUTH AMERICA SPEC,BLACK,TRIM2#; DOOR TRIM-FABRIC & PAINT(SILVER),BLACK,TRIM2#; NEPAL, SRI LANKA SPEC(EURO 4 REGULATION),BLACK,TRIM2#
main69206-0K110-C1i202009-202111
BLACK,TRIM2#
main69206-0K120-C0i202009-202111
BLACK,TRIM2#
main69206-0K130-C1i202011-202110
BLACK,TRIM2#; DOOR TRIM-FABRIC & PAINT(BLACK),BLACK,TRIM2#
main69206-0K140-C0i202011-202110
BLACK,TRIM2#
main69206-0K170-C0i202009-202110
BLACK,TRIM2#
69227MCOVER, REAR DOOR OUTSIDE HANDLE
main69227-0D909×2i202106-202109
LESS COLOR
main69227-0K200×2supersedes 69227-0K907i202012-202301
*CR
main69227-0K210×2i202006-202201
BLACK MATERIAL
main69227-0K230×2i202009-202111
BLACK MATERIAL
main69227-0K250×2i202011-202110
BLACK MATERIAL
main69227-0K300×2i202006-202108
*CR
main69227-0K350×2i202009-202110
PLATED
main69227-0K910×2i202109-202201
LESS COLOR
main69227-0K907×2i202011-202110
LESS COLOR; LESS COLOR,DOOR OUTSIDE HANDLE-COLORED(KEY CYLINDER DRIVER SIDE ONLY); LESS COLOR,WIRELESS DOOR LOCK-WITH(PANIC BUTTON)
main69227-YP010×4i202006-202108
MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH; MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK); MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH(PANIC BUTTON); RUGGED X PACKAGE
main69227-YP020×2i202009-202109
MLM ADVENTURE PACKAGE; MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON)
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-0D984i202106-202109
PAINT REQ.
main69210-0K200supersedes 69210-0K903i202012-202301
PLATED
main69210-0K210i202006-202201
NO PAINT REQ.
main69210-0K220i202009-202111
PLATED
main69210-0K250i202009-202111
NO PAINT REQ.
main69210-0K260i202011-202110
NO PAINT REQ.
main69210-0K300i202006-202108
PLATED
main69210-0K370i202009-202110
NO PAINT REQ.
main69210-0K924i202109-202201
PAINT REQ.
main69210-0K903i202011-202110
PAINT REQ.; PAINT REQ.,DOOR OUTSIDE HANDLE-COLORED(KEY CYLINDER DRIVER SIDE ONLY); PAINT REQ.,WIRELESS DOOR LOCK-WITH(PANIC BUTTON)
main69210-YP030i202006-202108
NO PAINT REQ.,MLM ADVENTURE PACKAGE; NO PAINT REQ.,MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH; NO PAINT REQ.,MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK); NO PAINT REQ.,MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH(PANIC BUTTON); NO PAINT REQ.,RUGGED X PACKAGE
main69210-YP040i202009-202109
NO PAINT REQ.,MLM ADVENTURE PACKAGE; NO PAINT REQ.,MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON)
69237BNUT, REAR DOOR HANDLE
main69237-0E010×2i202106-202201
main69237-0K040×2i202006-202110
main69237-0K060×2i202009-202110
main69237-0K070×2i202011-202110
DOOR OUTSIDE HANDLE-COLORED(KEY CYLINDER DRIVER SIDE ONLY); WIRELESS DOOR LOCK-WITH(PANIC BUTTON)
69239DBUSH, REAR DOOR HANDLE
main69239-0K040×2i202009-202110
main69239-0K070×2i202011-202110
DOOR OUTSIDE HANDLE-COLORED(KEY CYLINDER DRIVER SIDE ONLY); WIRELESS DOOR LOCK-WITH(PANIC BUTTON)
main69239-0K080×2i202006-202301
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69210-0D984i202106-202109
PAINT REQ.
main69210-0K200supersedes 69210-0K903i202006-202201
PLATED
main69210-0K210i202006-202012
NO PAINT REQ.
main69210-0K220i202009-202111
PLATED
main69210-0K250i202009-202111
NO PAINT REQ.
main69210-0K260i202011-202110
NO PAINT REQ.
main69210-0K300i202006-202108
PLATED
main69210-0K370i202009-202110
NO PAINT REQ.
main69210-0K924i202109-202201
PAINT REQ.
main69210-0K903i202011-202110
PAINT REQ.; PAINT REQ.,DOOR OUTSIDE HANDLE-COLORED(KEY CYLINDER DRIVER SIDE ONLY); PAINT REQ.,WIRELESS DOOR LOCK-WITH(PANIC BUTTON)
main69210-YP030i202006-202108
NO PAINT REQ.,MLM ADVENTURE PACKAGE; NO PAINT REQ.,MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH; NO PAINT REQ.,MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK); NO PAINT REQ.,MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH(PANIC BUTTON); NO PAINT REQ.,RUGGED X PACKAGE
main69210-YP040i202009-202109
NO PAINT REQ.,MLM ADVENTURE PACKAGE; NO PAINT REQ.,MLM ADVENTURE PACKAGE&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON)
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-0K041×2i202006-202301
main69241-0K060×2i202011-202110
main69241-0K100×2i202009-202110
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-0K030×2i202006-202201
main69242-0K050×2i202011-202110
main69242-0K090×2i202009-202110
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-0K050-C0i202006-202301
BLACK,TRIM2#
main69283-0K060-C0i202009-202111
BLACK,TRIM2#
main69283-0K070-C0i202011-202110
BLACK,TRIM2#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-0K030-C0i202006-202201
BLACK,TRIM2#
main69284-0K040-C0i202009-202111
BLACK,TRIM2#
main69284-0K050-C0i202011-202110
BLACK,TRIM2#
69296ASCREW, DOOR INSIDE HANDLE
main69296-0K040×2i202009-202110
main69296-0M010×2i202106-202201
main69296-30010×2i202009-202111
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i202006-202111
69330LOCK ASSY, REAR DOOR, RH
main69050-0K080i202006-202301
main69050-0K090i202011-202110
POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITH(*DCB); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITH(*DCB)&WIRELESS DOOR LOCK-WITH(*SES &ANSWER BACK & PANIC BUTTON); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITH(*DCB)&WIRELESS DOOR LOCK-WITH(PANICBUTTON); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITHOUT(*DCB); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITHOUT(*DCB)&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON); WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON)
main69050-0K110i202006-202111
main69050-0K120i202011-202110
WIRELESS DOOR LOCK-WITH(PANIC BUTTON)
main69050-60110i202009-202110
main69330-0K070i202006-202201
main69330-0K080i202011-202110
69340LOCK ASSY, REAR DOOR, LH
main69060-0K090i202006-202201
main69060-0K100i202011-202110
POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITH(*DCB); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITH(*DCB)&WIRELESS DOOR LOCK-WITH(*SES &ANSWER BACK & PANIC BUTTON); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITH(*DCB)&WIRELESS DOOR LOCK-WITH(PANICBUTTON); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITHOUT(*DCB); POWER DOOR LOCK-WITH(AUTO LOCK(SPEED)) & WITHOUT(*DCB)&WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON); WIRELESS DOOR LOCK-WITH(*SES & ANSWER BACK & PANIC BUTTON)
main69060-0K120i202006-202111
main69060-0K130i202011-202110
WIRELESS DOOR LOCK-WITH(PANIC BUTTON)
main69060-60110i202009-202110
main69340-0K070i202006-202201
main69340-0K080i202011-202110
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-02090×2i202011-202110
main69410-0D060×2i202009-202110
main69410-0K070×2i202006-202201
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69703-0K020i202006-202109
LOWER
main69704-0K020i202006-202109
UPPER
main69730-0K170i202006-202111
main69730-0K180i202011-202110
main69730-0K190i202009-202110
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69703-0K020i202006-202109
LOWER
main69704-0K020i202006-202109
UPPER
main69730-0K170i202006-202301
main69730-0K180i202011-202110
main69730-0K190i202009-202110
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-0K150i202006-202111
main69770-0K160i202011-202110
main69770-0K170i202009-202110
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-0K150i202006-202111
main69770-0K160i202011-202110
main69770-0K170i202009-202110
9014850003
9014860083
90148T0015
90148T0018
90167T0027
90189T0005

33 parts on this diagram · 2 diagrams in section
