RADIATOR & WATER OUTLET

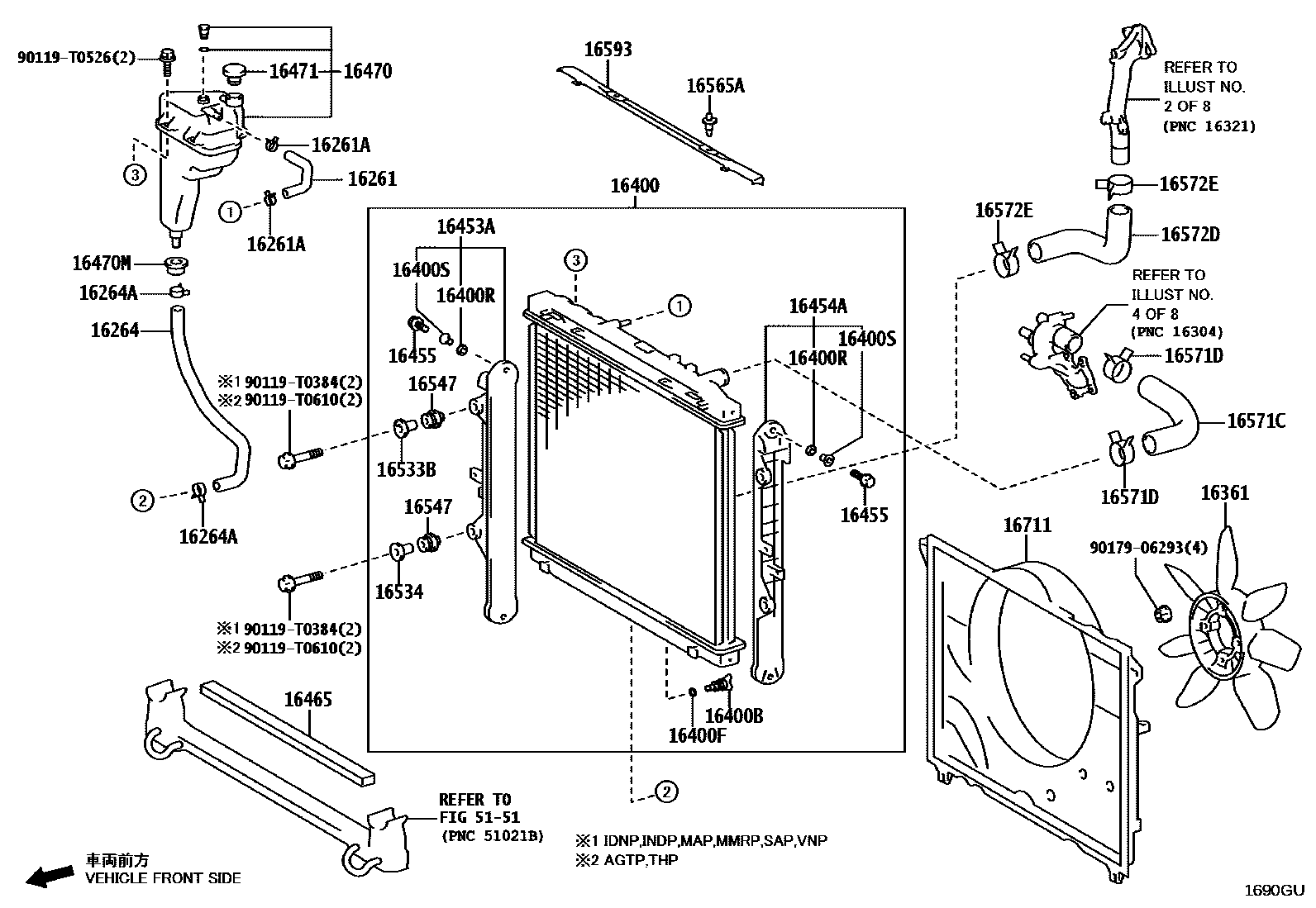

Parts diagram
16261HOSE, WATER BY-PASS
main16261-0E020i202409
main16261-0L070i202409
main16261-0L091i202409
main16261-0L121i202408
main16261-31020i202408
W/O(PROTECTOR)
main16261-31100i202408
W/(PROTECTOR)
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90466-T0069×2i202408
16264HOSE, WATER BY-PASS, NO.2
main16264-0C071i202408
IDN SOURCED PARTS
main16264-0C081i202408
THA SOURCED PARTS
main16264-0L070i202409
main16264-0L110i202408
main16264-0L150i202409
main16264-31010i202408
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90466-T0031×2i202408
main96137-41301×4i202408
16361FAN
main16361-0C011i202408
main16361-0E010i202408
main16361-0L020i202408
main16361-31060i202408
16400RADIATOR ASSY
main16400-0C283i202409
main16400-0C342i202409
main16400-0C352i202409
main16400-0C372i202411
main16400-0C392i202409
main16400-0C412i202411
main16400-0C442i202411
main16400-0C530i202408
main16400-0E011i202408
main16400-0E020i202409
main16400-0E050i202408
main16400-0L363i202409
main16400-0L371i202409
main16400-0L381i202411
main16400-0L392i202411
main16400-0L441i202409
main16400-0L451i202411
main16400-0L462i202411
main16400-0L571i202409
main16400-0P390i202408
main16400-0P492i202409
main16400-0P532i202411
16400BPLUG, RADIATOR DRAIN COCK
main16417-0C180i202408
main16417-21280i202411
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-0L060i202409
main16492-21050i202409
16400RBUSHING(FOR RADIATOR)
main16444-0L060×2i202409
main16444-75180×2i202411
16400SCOLLAR(FOR RADIATOR)
main16445-0C180×2i202408
16453APLATE, RADIATOR SIDE SUPPORT, RH
main16453-0L361i202408
main16453-0L370i202409
main16453-0L380i202411
main16453-0L430i202409
main16453-0L451i202411
main16453-0L570i202409
16454APLATE, RADIATOR SIDE SUPPORT, LH
main16454-0L361i202409
main16454-0L370i202409
main16454-0L380i202411
main16454-0L570i202409
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main91651-B0820×4i202408
16465PACKING, RADIATOR
main87417-0K010i202408
main87417-0K030i202409
main88619-0K010i202408
main88619-0K020i202411
main88619-0K030i202411
main88619-0K040i202409
main88619-0K060i202409
16470TANK ASSY, RADIATOR RESERVE
main16470-0C110i202408
main16470-0C120i202409
main16470-0C130i202411
main16470-0C140i202411
main16470-0L083i202408
main16470-0L112i202411
main16470-0L122i202411
16470MGROMMET
main90480-T0003i202408
main90480-T0004i202408
16471CAP SUB-ASSY, RESERVE TANK
main16405-0C090i202408
main16405-0C100i202409
main16405-0C110i202411
main16405-0C120i202411
16533BSUPPORT, RADIATOR, NO.1
main16533-0L010×2i202408
main16533-0L020×2i202411
main16533-0L040×2i202409
16534SUPPORT, RADIATOR, NO.2
main16534-0L010×2i202408
main16534-0L020×2i202411
main16534-0L040×2i202409
16547BUSH, RADIATOR SUPPORT, NO.1
main16547-0L010×4i202408
main16547-0L020×4i202411
main16547-0L040×4i202409
16565ACLIP
main90467-T0027-C0×4i202408
BLACK
16571CHOSE, RADIATOR, NO.1
main16571-0C140i202409
main16571-0C160i202408
main16571-0C210i202409
main16571-0C220i202409
main16571-0E010i202409
main16571-0L110i202409
main16571-0L150i202408
main16571-0L170i202409
main16571-0P290i202408
main16571-0P300i202409
16571DCLIP, RADIATOR HOSE, NO.1
main90466-T0024×99i202408
main90466-T0028×2i202408
16572DHOSE, RADIATOR, NO.2
main16572-0C140i202409
main16572-0C160i202408
main16572-0C220i202409
main16572-0C230i202409
main16572-0E010i202409
main16572-0L110i202409
main16572-0L150i202408
main16572-0L200i202409
main16572-0P290i202408
main16572-0P300i202409
16572ECLIP, RADIATOR HOSE, NO.2
main90466-T0024×4i202408
main90466-T0028×2i202408
16593GUIDE, RADIATOR AIR, NO.1
main16593-0E010i202409
main16593-0L010i202409
main16593-0L020i202411
main16593-0L030i202411
main16593-0L040i202408
16711SHROUD, FAN
main16711-0C180i202408
main16711-0C190i202409
main16711-0C200i202411
main16711-0C210i202411
main16711-0C231i202409
main16711-0E010i202411
EXHAUST EMISSION CONTROL-EURO 6C WITHOUT(ON BOARD DIAGNOSIS)
main16711-0L140i202408
main16711-0L150i202409
main16711-0L170i202411
CENTRAL AND SOUTH AMERICA SPEC&EXHAUST EMISSION CONTROL-WITHOUT; CHILE SPEC&EXHAUST EMISSION CONTROL-EURO 6B WITH(ON BOARD DIAGNOSIS); COSTA RICA SPEC&EXHAUST EMISSION CONTROL-EURO 4 WITH(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO 4 WITH(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO 6B WITH(ON BOARD DIAGNOSIS); PERU SPEC&EXHAUST EMISSION CONTROL-EURO 4 WITH(ON BOARD DIAGNOSIS); PERU SPEC&EXHAUST EMISSION CONTROL-EURO 6B WITH(ON BOARD DIAGNOSIS)
main16711-0L180i202411
main16711-0L200i202409
main16711-0P261i202408
main16711-0P271i202409
main16711-0P281i202411
90119T0384
90119T0526
90119T0610
9017906293

32 parts on this diagram · 13 diagrams in section
