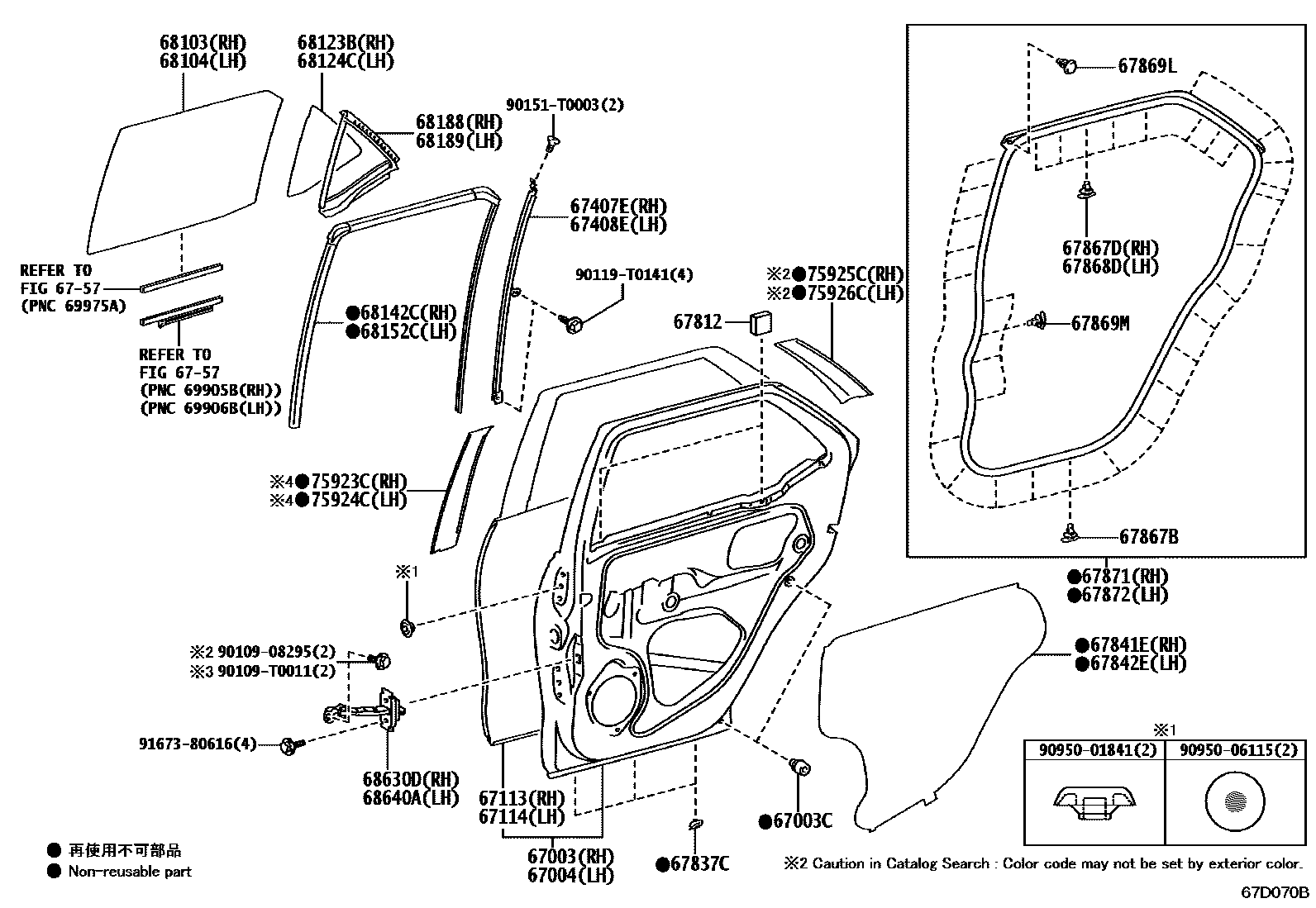

REAR DOOR PANEL & GLASS

0001 1DOOR PANEL 0002 1DOOR TRIM

67003PANEL SUB-ASSY, REAR DOOR, RH

main67003-KK030iGGN155,GUN15#,16#,TGN156,166..CAMP,IDNP,MAP202308-202408

67003CCUSHION, REAR DOOR PANEL

main90541-09131×4iGUN15#..KEN202308-202412

67004PANEL SUB-ASSY, REAR DOOR, LH

main67004-KK030iGGN155,GUN156,TGN156,166..EPT,PKN202308

67113PANEL, REAR DOOR, OUTER RH

main67113-KK030iGUN15#..KEN202308-202412

67114PANEL, REAR DOOR, OUTER LH

main67114-KK030iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

67407EBAR SUB-ASSY, REAR DOOR WINDOW DIVISION, RH

main67407-0K070iGGN155,GUN156,TGN156,166..EPT,PKN202308

main67407-0K080iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

67408EBAR SUB-ASSY, REAR DOOR WINDOW DIVISION, LH

main67408-0K070iGGN155,GUN156,TGN156,166..EPT,PKN202308

main67408-0K080iGGN155,GUN15#,16#,TGN156,166..AGTP,KENP,SAP202309-202410

6757REAR DOOR WINDOW REGULATOR & HINGE

→ Go to FIG 67-57

67812PAD, REAR DOOR SILENCER

main69759-0K030×4iGGN155,GUN15#,16#,TGN156,166..CAMP,IDNP,MAP202308-202408

main69759-0K060×4iGUN15#..KEN202402-202412

67837CSEAL, REAR DOOR DUST PROOF

main67837-0K091×6iGUN156..IDNP..ARL202308-202408

main67837-0K093×6iGGN155,GUN156,TGN156,166..EPT,PKN202308

PLANT TMT

main67837-0K103×6iGUN15#..KEN202402-202412

main67837-0K113×6iGGN155,GUN15#,16#,TGN156,166..IDNP..(GCC,GEN,IDN,PH,SA,VN)202309-202408

main67837-0K121×6iGGN155,GUN156,165,TGN156,166..AGTP202308-202410

EXCEPT PLANT TMT

main67837-0K211×6iGUN15#,TGN156..MA202309-202408

67841ECOVER, REAR DOOR SERVICE HOLE, RH

main67841-0K160iGUN15#,TGN156..CAMP,MAP202308-202408

main67841-0K170iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

main67841-0K180iGUN156,166,TGN166..IND202310-202409

main67841-0K230iGUN15#,16#,TGN156..SAP202402-202410

main67841-0K260iGUN156,165,TGN166..VNP202401-202409

main67841-0K290iGUN156,TGN156,166..PKN202412

67842ECOVER, REAR DOOR SERVICE HOLE, LH

main67842-0K030iGGN155,GUN156,165,TGN156,166..AGTP202308-202410

main67842-0K040iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

main67842-0K050iGUN156,166,TGN166..IND202310-202409

main67842-0K110iGUN156,165,TGN166..VNP202401-202409

main67842-0K150iGUN15#,16#,TGN156..SAP202402-202410

main67842-0K170iGUN156,TGN156,166..PKN202412

67867BCLIP, DOOR WEATHERSTRIP(FOR REAR DOOR)

main67867-12150×44iGUN156,16#,TGN166..INDP,VNP202308-202409

67867DRETAINER, REAR DOOR WEATHERSTRIP, RH

main67867-52020×8iGUN156,16#,TGN166..INDP,VNP202308-202409

67868DRETAINER, REAR DOOR WEATHERSTRIP, LH

main67867-52040×8iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

67869LCLIP, REAR DOOR WEATHERSTRIP

main67869-0K010iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

main9004A-46317×2iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

main90467-06084×2iGUN15#,16#,TGN156..SAP202309-202410

67869MCLIP, DOOR WEATHERSTRIP

main67867-0K020×8iGUN156..CAMP202308-202408

main67867-50050×8iGUN15#..KEN202309-202412

67871WEATHERSTRIP, REAR DOOR, RH

main67871-0K101iGUN156..CAMP202308-202408

main67871-0K131iGUN15#..KEN202402-202412

main67871-0K141iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

main67871-0K151iGUN156,165,TGN166..VNP202309-202409

main67871-0K161iGUN156,166,TGN166..IND202310-202409

main67871-0K171iGUN15#,TGN156..MA202309-202408

67872WEATHERSTRIP, REAR DOOR, LH

main67872-0K101iGUN156..CAMP202308-202408

main67872-0K131iGUN15#,16#,TGN156..SAP202402-202410

main67872-0K141iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

main67872-0K151iGUN156,165,TGN166..VNP202309-202409

main67872-0K161iGUN156,166,TGN166..IND202310-202409

main67872-0K171iGUN15#,TGN156..MA202309-202408

68103GLASS SUB-ASSY, REAR DOOR, RH

main68113-0K301iGUN156,TGN156,166..PKN202308

main68113-0K311iGUN155..THP..GEN;GUN156..(H,S)..ARL; GUN165..THP..GEN202308-202407

BACK GLASS-FIX TYPE(PRIVACY)

main68113-0K330supersedes 68113-0K320iGUN15#,16#..RHD..DCRL..(KEN,SA); GUN15#,TGN156..LHD..SAP202402-202410

BACK GLASS-FIX TYPE(PRIVACY)

main68113-0K340iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

main68113-0K350iGUN155..RHD..GEN;GGN155,GUN155..IDNP..(L,S);GGN155,GUN156..IDNP..(ARL,GEN,PH,SA,VN);GUN16#,TGN156,166..IDNP..(GCC,GEN,PH,SA,VN)202309-202408

main68113-0K360iGUN156,16#,TGN166..IDN;GUN155..LHD..IDNP..H..GEN; GUN165,TGN156..LHD..IDNP..S..(GEN,SA)202309-202408

BACK GLASS-FIX TYPE(PRIVACY)

main68113-0K390iGUN15#,TGN156..MA202309-202408

main68113-0K420iGGN155,GUN15#..THP..H..GCC202308-202407

main68113-0K430iGGN155,GUN15#..IDNP..H..GCC; GGN155,TGN156..IDNP..S..GCC202309-202408

BACK GLASS-FIX TYPE(GREEN,*HSEA)

main68113-0K440iGUN156,166,TGN166..IND202310-202409

main68113-0K490iGUN156,166..MHV..SA202402-202410

68104GLASS SUB-ASSY, REAR DOOR, LH

main68114-0K301iGUN156,TGN156,166..PKN202308

main68114-0K311iGUN155..THP..GEN;GUN156..(H,S)..ARL; GUN165..THP..GEN202308-202407

BACK GLASS-FIX TYPE(PRIVACY)

main68114-0K330supersedes 68114-0K320iGUN15#,16#..RHD..DCRL..(KEN,SA); GUN15#,TGN156..LHD..SAP202402-202410

BACK GLASS-FIX TYPE(PRIVACY)

main68114-0K340iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

main68114-0K350iGUN156,165,TGN166..VNP202309-202409

main68114-0K360iGUN156,16#,TGN166..IDN;GUN155..LHD..IDNP..H..GEN; GUN165,TGN156..LHD..IDNP..S..(GEN,SA)202309-202408

BACK GLASS-FIX TYPE(PRIVACY)

main68114-0K390iGUN15#,TGN156..MA202309-202408

main68114-0K420iGGN155,GUN15#..THP..H..GCC202308-202407

main68114-0K430iGGN155,GUN15#..IDNP..H..GCC; GGN155,TGN156..IDNP..S..GCC202309-202408

BACK GLASS-FIX TYPE(GREEN,*HSEA)

main68114-0K440iGUN156,166,TGN166..IND202310-202409

main68114-0K490iGUN156,166..MHV..SA202402-202410

68123BGLASS, REAR DOOR QUARTER WINDOW, RH

main68123-0K151iGUN155..H..TH;GUN156..THP..L;GUN156..THP..(GEN,TH);GUN16#,TGN156,166..THP;GGN155,GUN155..THP..(L,S)202308-202407

main68123-0K161iGGN155,TGN166..EPT202308

main68123-0K180supersedes 68123-0K170iGUN15#,16#..RHD..DCRL..(KEN,SA); GUN15#,TGN156..LHD..SAP202402-202410

BACK GLASS-FIX TYPE(PRIVACY)

main68123-0K190iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

main68123-0K200iGUN155..RHD..GEN;GGN155,GUN155..IDNP..(L,S);GGN155,GUN156..IDNP..(ARL,GEN,PH,SA,VN);GUN16#,TGN156,166..IDNP..(GCC,GEN,PH,SA,VN)202309-202408

main68123-0K210iGUN156,16#,TGN166..IDN;GUN155..LHD..IDNP..H..GEN; GUN165,TGN156..LHD..IDNP..S..(GEN,SA)202309-202408

BACK GLASS-FIX TYPE(PRIVACY)

main68123-0K290iGUN15#,TGN156..MA202309-202408

main68123-0K310iGGN155,GUN15#..THP..H..GCC202308-202407

main68123-0K320iGGN155,GUN15#..IDNP..H..GCC; GGN155,TGN156..IDNP..S..GCC202309-202408

BACK GLASS-FIX TYPE(GREEN,*HSEA)

main68123-0K350iGUN156,166,TGN166..IND202310-202409

68124CGLASS, REAR DOOR QUARTER WINDOW, LH

main68124-0K151iGUN155..H..TH;GUN156..THP..L;GUN156..THP..(GEN,TH);GUN16#,TGN156,166..THP;GGN155,GUN155..THP..(L,S)202308-202407

main68124-0K161iGGN155,TGN166..EPT202308

main68124-0K180supersedes 68124-0K170iGUN15#,16#..RHD..DCRL..(KEN,SA); GUN15#,TGN156..LHD..SAP202402-202410

BACK GLASS-FIX TYPE(PRIVACY)

main68124-0K190iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

main68124-0K200iGUN155..RHD..GEN;GGN155,GUN155..IDNP..(L,S);GGN155,GUN156..IDNP..(ARL,GEN,PH,SA,VN);GUN16#,TGN156,166..IDNP..(GCC,GEN,PH,SA,VN)202309-202408

main68124-0K210iGUN156,16#,TGN166..IDN;GUN155..LHD..IDNP..H..GEN; GUN165,TGN156..LHD..IDNP..S..(GEN,SA)202309-202408

BACK GLASS-FIX TYPE(PRIVACY)

main68124-0K290iGUN15#,TGN156..MA202309-202408

main68124-0K310iGGN155,GUN15#..THP..H..GCC202308-202407

main68124-0K320iGGN155,GUN15#..IDNP..H..GCC; GGN155,TGN156..IDNP..S..GCC202309-202408

BACK GLASS-FIX TYPE(GREEN,*HSEA)

main68124-0K350iGUN156,166,TGN166..IND202310-202409

main68124-0K400iGUN156,166..MHV..SA202402-202410

68142CRUN, REAR DOOR GLASS, RH

main68142-0K090iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

main68142-0K120iGUN15#,16#,TGN156..KENP,SAP202402-202410

main68142-0K130iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

main68142-0K140iGUN156,165,TGN166..VNP202309-202409

main68142-0K150iGUN156,166,TGN166..IND202310-202409

main68142-0K160iGUN15#,TGN156..MA202309-202408

68152CRUN, REAR DOOR GLASS, LH

main68152-0K090iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

main68152-0K120iGUN15#,16#,TGN156..KENP,SAP202402-202410

main68152-0K130iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

main68152-0K140iGUN156,165,TGN166..VNP202309-202409

main68152-0K150iGUN156,166,TGN166..IND202310-202409

main68152-0K160iGUN15#,TGN156..MA202309-202408

68188WEATHERSTRIP, REAR DOOR QUARTER WINDOW, RH

main68188-0K060iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

main68188-0K070iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

main68188-0K100iGUN156,166,TGN166..IND202310-202409

main68188-0K150iGUN15#,TGN156..MA202309-202408

68189WEATHERSTRIP, REAR DOOR QUARTER WINDOW, LH

main68189-0K060iGGN155,GUN15#,16#,TGN156,166..AGTP,SAP202308-202410

main68189-0K070iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

main68189-0K100iGUN156,166,TGN166..IND202310-202409

main68189-0K150iGUN15#,TGN156..MA202309-202408

68630DCHECK ASSY, REAR DOOR, RH

main68630-0K070iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

main68630-0K080iGUN15#,16#,TGN156..SAP202310-202410

main68630-0K091iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

main68630-0K100iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

68640ACHECK ASSY, REAR DOOR, LH

main68630-0K070iGUN156,165,TGN166..VNP202309-202409

main68630-0K080iGUN15#,16#,TGN156..SAP202310-202410

main68630-0K091iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

main68630-0K100iGGN155,GUN156,165,TGN156,166..AGTP202311-202410

75923CTAPE, BLACK OUT, NO.2 RH

main75923-0K030iGGN155,GUN156,TGN156,166..EPT,PKN202308

main75923-0K040iGGN155,GUN156,165,TGN156,166..LA; GUN156..BZAGT202311-202410

main75923-0K070iGUN156,165,TGN166..VNP202401-202409

main75923-0K090iGUN15#,16#,TGN156..KENP,SAP202402-202410

main75923-0K130iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

main75923-0K140iGUN156,166,TGN166..IND202310-202409

75924CTAPE, BLACK OUT, NO.2 LH

main75924-0K030iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

main75924-0K040iGGN155,GUN156,165,TGN156,166..LA; GUN156..BZAGT202311-202410

main75924-0K070iGUN156,165,TGN166..VNP202401-202409

main75924-0K090iGUN15#,16#,TGN156..KENP,SAP202402-202410

main75924-0K130iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

main75924-0K140iGUN156,166,TGN166..IND202310-202409

75925CTAPE, BLACK OUT, NO.3 RH

main75925-0K020iGUN156,165,TGN166..VNP202401-202409

main75925-0K030iGUN15#,TGN156..CAMP,MAP202308-202408

main75925-0K040iGGN155,GUN156,165,TGN156,166..LA; GUN156..BZAGT202311-202410

main75925-0K050iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

main75925-0K060iGUN156,166,TGN166..IND202310-202409

main75925-0K090iGUN15#,16#,TGN156..KENP,SAP202402-202410

75926CTAPE, BLACK OUT, NO.3 LH

main75926-0K020iGUN156,165,TGN166..VNP202401-202409

main75926-0K030iGGN155,GUN15#,16#,TGN156,166..THP202308-202407

main75926-0K040iGGN155,GUN156,165,TGN156,166..LA; GUN156..BZAGT202311-202410

main75926-0K050iGGN155,GUN15#,16#,TGN156,166..IDNP202309-202408

main75926-0K060iGUN156,166,TGN166..IND202310-202409

main75926-0K090iGUN15#,16#,TGN156..KENP,SAP202402-202410

9010908295

main90109-08295

90109T0011

main90109-T0011

90119T0141

main90119-T0141

90151T0003

main90151-T0003

9095001841

main90950-01841

9095006115

main90950-06115

9167380616

main91673-80616

40 parts on this diagram · 2 diagrams in section
