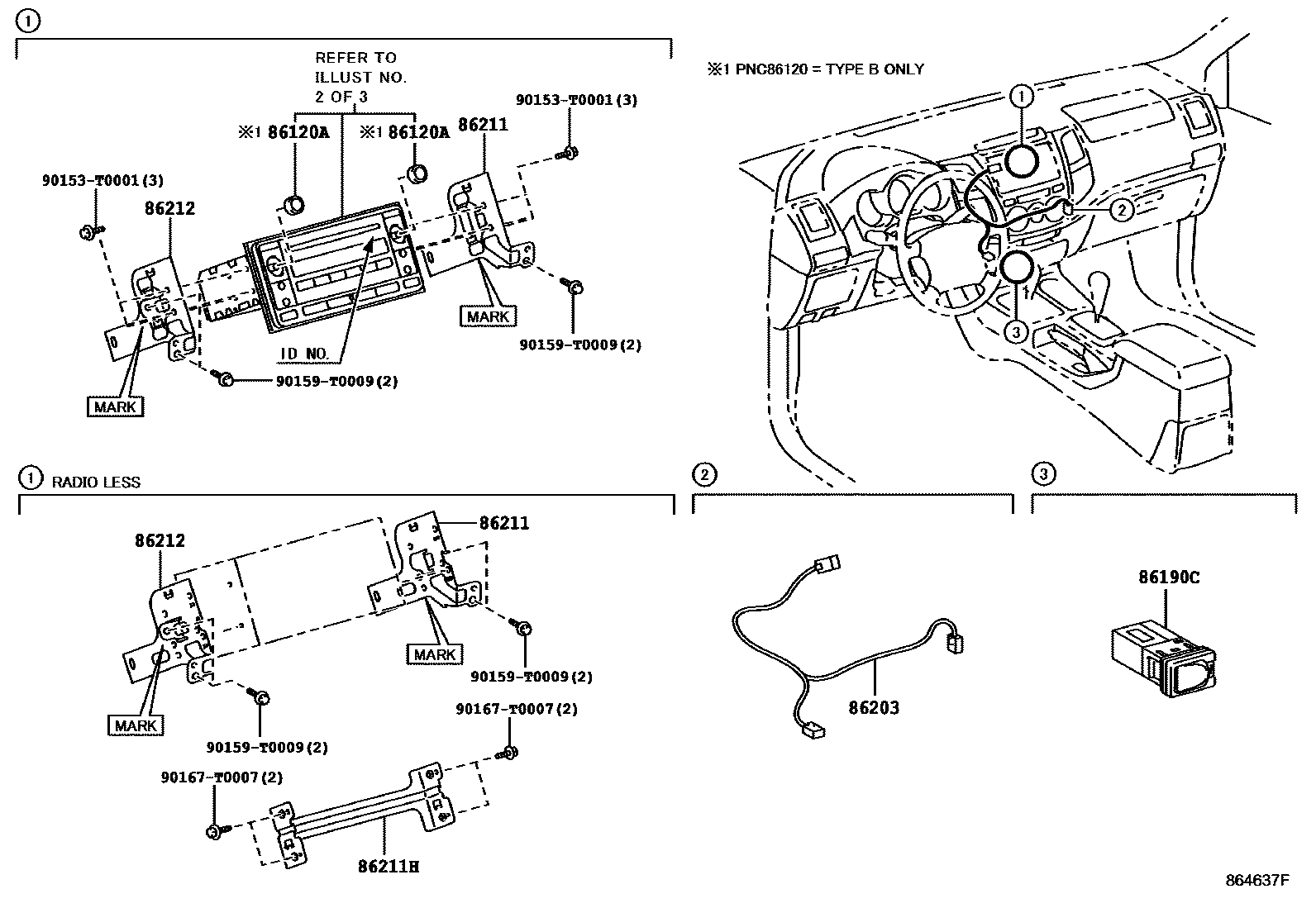

RADIO RECEIVER & AMPLIFIER & CONDENSER

86120RECEIVER ASSY, RADIO
FUJITSU TEN,ID100009,TYPE A:REFER ILLUST.
PIONEER,ID=P10070,TYPE A:REFER ILLUST.
main86120-0K510iGGN50,60,KUN60..SA;KUN51,61..RHD..5F..SA; LAN50..RHD;KUN51..SUVW..5F..GEN201108-201310
FUJITSU TEN,ID100010,AUDIO-AM/FM CD 4SPEAKER,TYPE A:REFER ILLUST.; FUJITSU TEN,ID100010,TYPE A:REFER ILLUST.
PANASONIC,ID=53874,AUDIO-AM/FM CD RDS 4SPEAKER,TYPE A:REFER ILLUST.; PANASONIC,ID=53874,TYPE A:REFER ILLUST.
FUJITSU TEN,ID100013,TYPE A:REFER ILLUST.
FUJITSU TEN,ID100018,TYPE A:REFER ILLUST.
FUJITSU TEN,ID100222,TYPE B:REFER ILLUST.
FUJITSU TEN,ID100224,TYPE B:REFER ILLUST.
FUJITSU TEN,ID100226,AUDIO-AM/FM(EXTRA) & CD & 4SPEAKER,TYPE B:REFER ILLUST.; FUJITSU TEN,ID100226,TYPE B:REFER ILLUST.
FUJITSU TEN,ID100227,AUDIO-AM/FM(EXTRA) & CD & 4SPEAKER & RDS,TYPE B:REFER ILLUST.; FUJITSU TEN,ID100227,TYPE B:REFER ILLUST.
FUJITSU TEN,ID100230,TYPE B:REFER ILLUST.
FUJITSU TEN,ID100240,AUDIO-AM/FM(EXTRA) & CD & 6SPEAKER,TYPE B:REFER ILLUST.; FUJITSU TEN,ID100240,TYPE B:REFER ILLUST.
FUJITSU TEN,ID100305,TYPE B:REFER ILLUST.
FUJITSU TEN,ID100015,AUDIO-AM/FM CD 6SPEAKER,TYPE A:REFER ILLUST.
FUJITSU TEN,ID100157,CS AMERICA SPEC&AUDIO-AM/FM CD 6SPEAKER,TYPE A:REFER ILLUST.
FUJITSU TEN,ID100223,AUDIO-AM/FM(EXTRA) & CD & 6SPEAKER,TYPE B:REFER ILLUST.
FUJITSU TEN,ID100241,AUDIO-AM/FM(EXTRA) & CD & 6SPEAKER,TYPE B:REFER ILLUST.
FUJITSU TEN,ID100242,COLOMBIA SPEC&AUDIO-AM/FM(EXTRA) & CD & 6SPEAKER,TYPE B:REFERILLUST.; FUJITSU TEN,ID100242,ECUADOR SPEC&AUDIO-AM/FM(EXTRA) & CD & 6SPEAKER,TYPE B:REFERILLUST.
FUJITSU TEN,ID100243,CS AMERICA SPEC&AUDIO-AM/FM(EXTRA) & CD & 6SPEAKER,TYPE B:REFER ILLUST.
86120AKNOB, RADIO RECEIVER SWITCH
ECUADOR SPEC&AUDIO-AM/FM(EXTRA) & CD & 6SPEAKER
86190CADAPTER ASSY, STEREO JACK, NO.1
main86190-0K010iGGN50..GCC; KUN60,TGN61..TH;KUN51,61..5FC..TH;KUN51,60,TGN61..IDSUV..PHL; TGN51..IDSUV;TGN61..IDSUV..GCC201107-201308
AUDIO-*DA(EXTRA) & CD & 6SPEAKER; AUDIO-AM/FM CD 6SPEAKER
AUDIO-*DA(EXTRA) & DVD & 6SPEAKER; AUDIO-AVN(EXTRA) & DVD & 6SPEAKER
86203WIRE, RADIO
AUDIO-AM/FM CD 6SPEAKER
main86203-71090iKUN60..IND;KUN61,TGN61..GEN,TH;KUN51..RHD..(IDSUV,SUVW)..(4FC,5FC)..(GEN,IND,TH)201308-201608
86211BRACKET, RADIO, NO.1
MARK=CR
MARK=DR
main86211-0K070iKUN51,60..DLX;TGN61..5F..LA;TGN51..4FC..SA;TGN61..4FC..HTWCF;KUN51,LAN50..LHD..SA201107-201310
MARK=YR
MARK=IR
AUDIO-AVN(EXTRA) & CD & 6SPEAKER & FOR BRAZIL,MARK=AR
86211HBRACKET, RADIO, NO.2
AUDIO-WITHOUT(AUDIO) & 6SPEAKER
86212BRACKET, RADIO, NO.2
main86212-0K030iTGN61..SUVW..(GCC,IDN);KUN60..RHD..SUVW..(GEN,IDN);GGN50,60,TGN51..SUVW..(ANCOM,GCC,GEN,IDN)201107-201404
MARK=CL
main86212-0K040iTGN61..SUVW..(GEN,PHL,VN);KUN60,TGN51..LHD..SUVW..(GEN,PHL,VN);KUN51,61..(SUVW,THSUV)..4FC..(GEN,IND,PHL,TH);GGN50,KUN51..LHD..(SUVW,THSUV)..(5F,5FC)..(EPT,GEN)201107-201403
MARK=DL
main86212-0K070iKUN51,60..DLX;TGN61..5F..LA;TGN51..4FC..SA;TGN61..4FC..HTWCF;KUN51,LAN50..LHD..SA201107-201310
MARK=YL
AUDIO-*DA(EXTRA) & DVD & 6SPEAKER,MARK=IL; MARK=IL
MARK=CL
AUDIO-AVN(EXTRA) & CD & 6SPEAKER & FOR BRAZIL,MARK=AL
90153T0001
main90153-T0001
90159T0009
main90159-T0009
90167T0007
main90167-T0007
10 parts on this diagram · 4 diagrams in section
